Überblick
Unterstütztes Protokoll: 802.11 b/g/n
Frequenz: 2.4 GHz
Protokoll - WiFi - 802.11: WiFi
Schnittstellentyp: I2C, I2S, SPI, UART

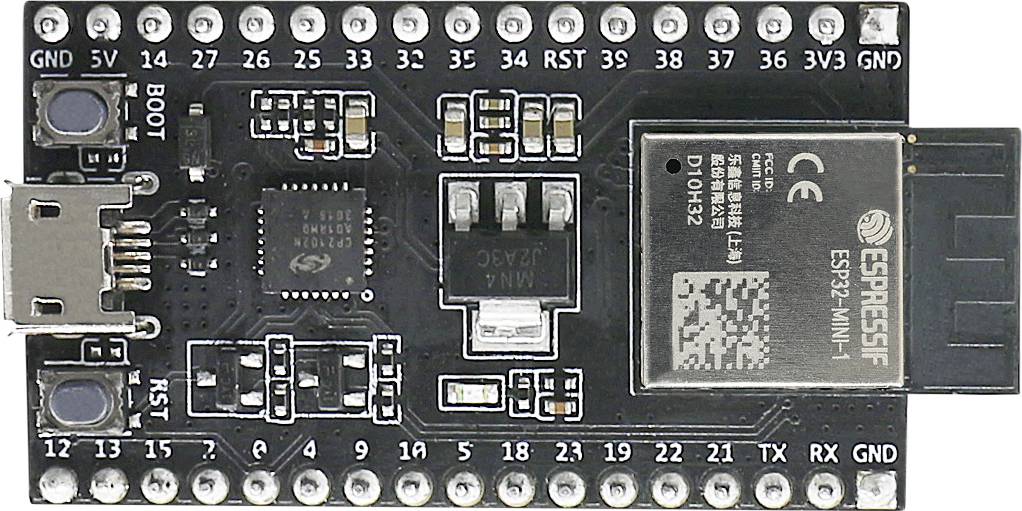

Espressif ESP32-DevKitM-1 Entwicklungsboard ESP32-DevKitM-1
Produktbeschreibung
Beschreibung
ESP32-DevKitM-1 ist ein ESP32-MINI-1(1U)-basiertes Entwicklungsboard, das von Espressif hergestellt wird. Die meisten E/A-Pins sind auf die Stiftleisten auf beiden Seiten aufgeteilt, um den Anschluss zu erleichtern. Benutzer können Peripheriegeräte entweder mit Jumperdrähten anschließen oder ESP32-DevKitM-1 auf einem Breadboard montieren.
Übersicht
Dies ist ein kleines und praktisches Entwicklungsboard mit folgenden Merkmalen:
- ESP32-MINI-1, oder ESP32-MINI-1U Modul
- USB-serielle Programmierschnittstelle, die auch die Stromversorgung des Boards sicherstellt
- Stiftleisten
- Drucktasten für Reset und Aktivierung des Firmware-Download-Modus
- ein paar andere Komponenten
Schnittstellen
Eingebautes Modul
ESP32-MINI-1 Modul oder ESP32-MINI-1U Modul. ESP32-MINI-1 wird mit einer integrierten PCB-Antenne geliefert. ESP32-MINI-1U wird mit einem externen Antennenanschluss geliefert. Die beiden Module haben beide einen 4 MB Flash im Chipgehäuse. Für weitere Details siehe ESP32-MINI-1 & ESP32-MINI-1U Datenblatt.
5 V zu 3,3 V LDO
Der Leistungsregler wandelt 5 V in 3,3 V um.
Boot-Taste
Download-Taste. Wenn Sie Boot gedrückt halten und dann Reset drücken, wird der Firmware-Download-Modus für den Download der Firmware über den seriellen Port gestartet.
Micro-USB-Anschluss
USB-Schnittstelle. Stromversorgung für das Board sowie die Kommunikationsschnittstelle zwischen einem Computer und dem ESP32-Chip.
USB-zu-UART-Brücke
Ein einzelner USB-UART-Brückenchip ermöglicht Übertragungsraten von bis zu 3 Mbps.
3,3 V Einschalt-LED
Leuchtet auf, wenn der USB mit dem Board verbunden ist. Details finden Sie in den Schaltplänen in den zugehörigen Dokumenten.
E/A-Anschluss
Alle verfügbaren GPIO-Pins (außer dem SPI-Bus für Flash) sind auf die Stiftleisten auf dem Board verteilt. Benutzer können den ESP32-Chip programmieren, um mehrere Funktionen zu aktivieren.
Eigenschaften
Chipsatz: ESP32-S4WDH
Kerne: Single Core
Antenne: PCB
