Überblick

Einfach integrierbare CANopen Master/Slave-Baugruppe für SIMATIC ET200S
Unterstützt den Stand-alone-Betrieb der SIMATIC ET200s und den Austausch von Baugruppen im laufenden Betrieb (Hot Swapping), wodurch Ausfallzeiten minimiert werden
Unkomplizierte Konfiguration dank Integration in den Hardware-Katalog der SIMATIC STEP 7 oder TIA Portal Konfigurationsumgebung
Effiziente SPS-Programmierung über vorgefertigte Funktionsblöcke in STEP 7
Unterstützung von transparentem CAN 2.0A für kundenspezifische Protokollimplementierung

Beschreibung

1 SI CANopen
Plug-In CANopen-Master/Slave-Modul für
SIMATIC® ET200S dezentrale Peripheriesysteme
Das 1 SI CANopen Modul ermöglicht die Anbindung von CANopen-Geräten an dezentrale Peripheriesysteme der SIMATIC ET200S.
Durch den Einsatz des 1 SI CANopen Moduls im ET200S-System können CAN/CANopen-Netzwerke nahtlos via PROFIBUS oder PROFINET gesteuert werden.

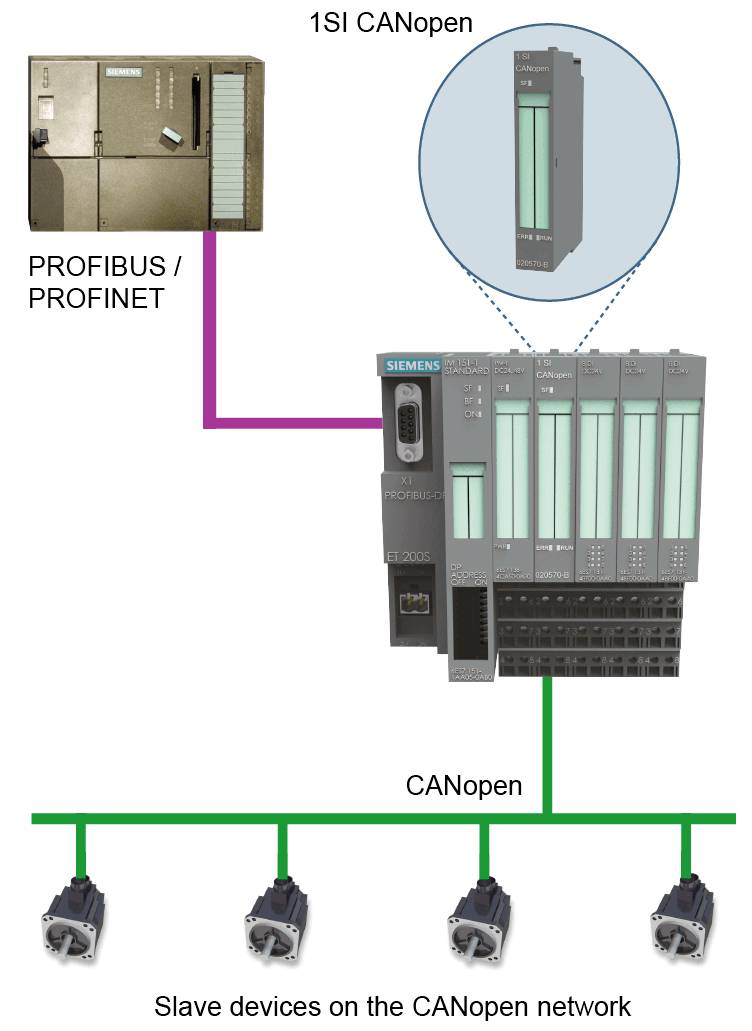

Das 1 SI CANopen Modul ermöglicht die einfache Integration von SIMATIC-Geräten in Bereiche, wo CANopen und andere CANbasierte Protokolle eingesetzt werden. PROFIBUS- oder PROFINET-Steuerungen, z. B. aus der S7-Reihe, können somit direkt mit CAN- oder CANopen-basierten Geräten interagieren (Gateway).
Das 1 SI CANopen-Modul wird von allen Schnittstellen- und CPU-Baugruppen der SIMATIC ET200S unterstützt, mit Ausnahme der Basic- und Compact-Versionen.

KONFIGURATION
CANOPEN-KONFIGURATION UND TIA PORTAL-INTEGRATION
Die einfache Integration in die SIMATIC-Welt ist eine wichtige Anforderung bei der Erweiterung des SIMATIC-Automatisierungssystems durch Feldbus-Geräte, welche nicht auf PROFIBUS
oder PROFINET basieren. Um dieser Anforderung gerecht zu werden, ermöglicht HMS die nahtlose Integration des 1 SI CANopen-Moduls in das SIMATIC STEP 7 oder TIA Portal. Die
Konfiguration des angeschlossenen CANopen-Netzwerkes kann intuitiv mit dem optionalen "Anybus Configuration Manager - CANopen" durchgeführt werden.
Sobald die Konfiguration abgeschlossen ist, kann die CANopen-Netzwerkkonfiguration in die PROFIBUS- oder PROFINET-SPS oder die ET200S-System-CPU geladen und gespeichert
werden. Beim Austausch eines 1 SI CANopen-Moduls kann die zuvor gespeicherte Konfiguration von der SPS in das neue Modul geladen werden. Hierdurch können Ausfallzeiten in
hochverfügbaren Anwendungen deutlich reduziert werden. Das 1 SI CANopen-Modul kann auch im laufenden Betrieb ausgetauscht werden.


CAN 2.0A MODUS
TRANSPARENTE CAN 2.0A FUNKTIONALITÄT DES 1 SI CANOPEN
Durch die transparente CAN-Funktionalität können beliebige CAN-Frames von der SPS über das 1 SI CANopen-Modul an alle Arten von CAN-Geräten übertragen werden, und zwar
unabhängig vom darüber liegenden CAN-Protokoll. Darüber hinaus ist der Empfang von vordefinierten CAN-Frames möglich.
Wie CANopen, basieren viele Feldbusprotokolle auf CAN 2.0A. Durch die Unterstützung dieser Protokollschicht kann das 1 SI CANopen-Modul auch dann eingesetzt werden, wenn das
CAN-Netzwerk zwar kein CANopen, aber zumindest CAN 2.0A unterstützt. Dafür muss im 1 SI CANopen-Modul lediglich CANopen abgeschaltet werden.
Um die Anwendung dieses Features in der SPS zu erleichtern, hat HMS dem 1SI CANopen-Modul weitere Funktionsbausteine hinzugefügt, so dass SPS-Programmierer CAN-Frames
direkt im SPS-Programm verarbeiten und auch erzeugen können. Auch kundenspezifische CAN-Protokolle können mit diesen Funktionsbausteinen implementiert werden. Darüber hinaus
ist es auch möglich, Geräte an ein PROFIBUS- oder PROFINET-Netzwerk anzubinden, die nur ein kundenspezifisches CAN-Protokoll unterstützen.


UNTERSTÜTZTE FUNKTIONEN IM TRANSPARENTEN CAN-MODUS

· Über die CAN-Baugruppe kann die SPS CAN-Frames senden und empfangen
· Jegliches CAN-basierte Protokoll mit 11 Bit Identifier kann auf Slave-Seite implementiert und von der SPS gesteuert werden
· Zusätzliche Funktionsbausteine, erhältlich bei HMS, erleichtern das Arbeiten in Step 7 oder TIA Portal
· Unterstützt den "CAN 2.0A"-Standard
· Baudrate zwischen 20 kbit/s und 1 Mbit/s frei wählbar
· Keine CANopen-Funktionalität im transparenten "CAN 2.0A"-Modus

Lieferumfang

• 1SICANopen Modul
