Produktbeschreibung
Beschreibung
Das Pico-Audio ist ein Audio-Erweiterungsmodul für den Raspberry Pi Pico , das den PCM5101A Low-Power-Stereo-Decoder enthält und den I2S-Bus zur Übertragung von Audiosignalen nutzt. Es unterstützt eine breite Palette von Audio-Abtastraten und ermöglicht die gleichzeitige Ausgabe von Kopfhörer- und Lautsprechersignalen.
- Standard Raspberry Pi Pico Header, unterstützt Raspberry Pi Pico Serie
- Standard 3.5mm Audiobuchse, für den Anschluss externer Kopfhörer
- Zweikanal-Lautsprecherklemmen, für die direkte Ansteuerung von Lautsprechern
- 8~384000Hz Audio-Abtastrate
- Stereo-Soundeffekt-Ausgang
- Verwendung von 3-Draht I2S, effektive Reduzierung der EMI
- Kommt mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico Audio Play Code, Soundkarte Code)
Spezifikationen
- Betriebsspannung: 5V
- Logikpegel: 3,3V
- Audio-Decoder: PCM5101A
- Audiobus: I2S
- DAC SNR: 106 dB
- Lautsprechertreiber: 2.6W/Kanal (4Ω BTL)
- Raspberry Pi Pico ist NICHT enthalten.

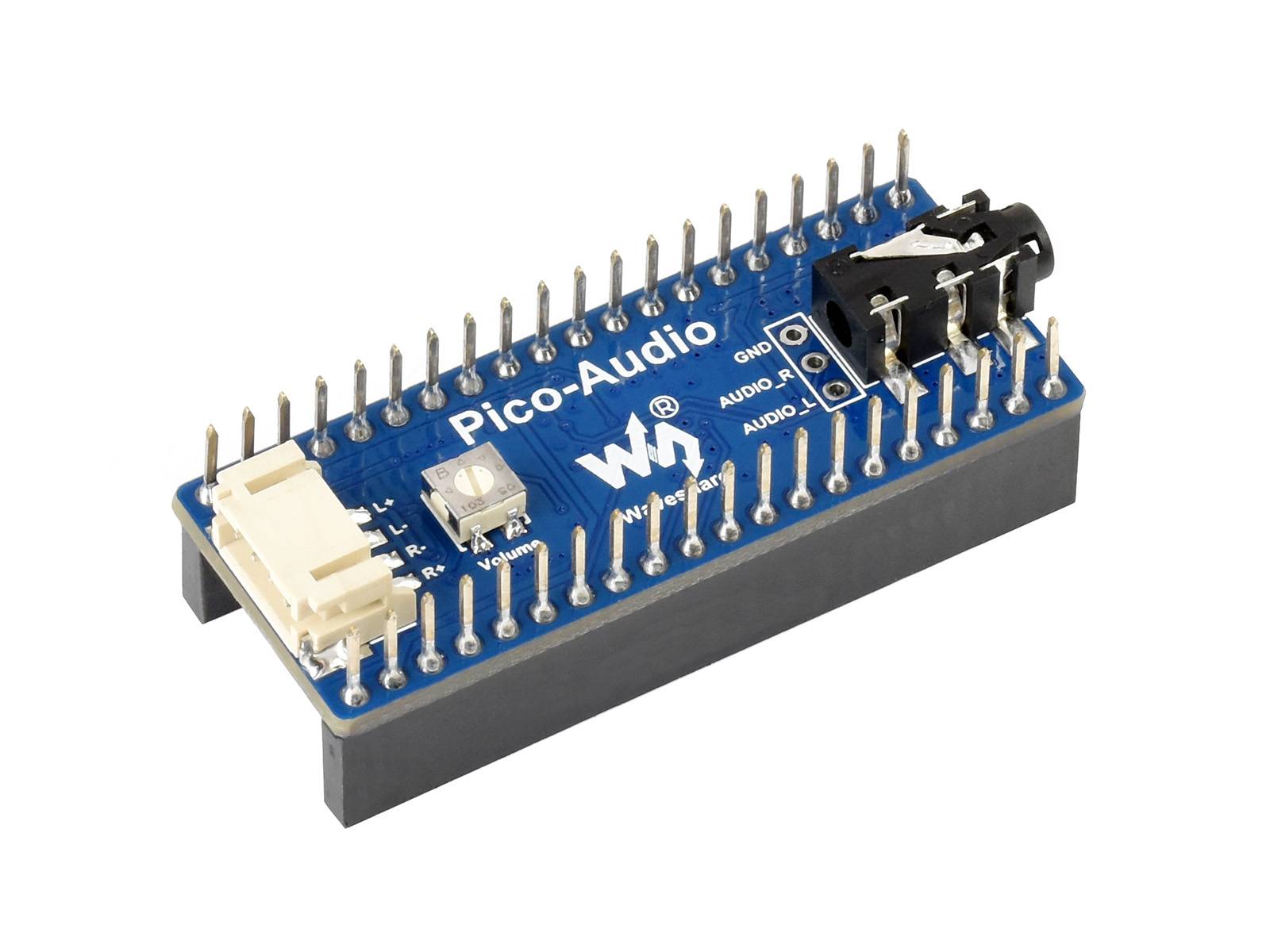

Was ist an Bord
- Zweikanalige 4-Draht-Lautsprecherleiste
- SMD einstellbarer Widerstand zur Lautstärkeanpassung des Lautsprecherausgangs
- Audio-Decoder-Ausgangsbeobachtungspunkte
- 3,5 mm Standard-Kopfhörerbuchse
- RT9193-33 3,3-V-Linearregler
- PCM5101A Audio-Decoder, 3-Draht-I2S-Bus
- APA2068 Audio-Leistungsverstärker

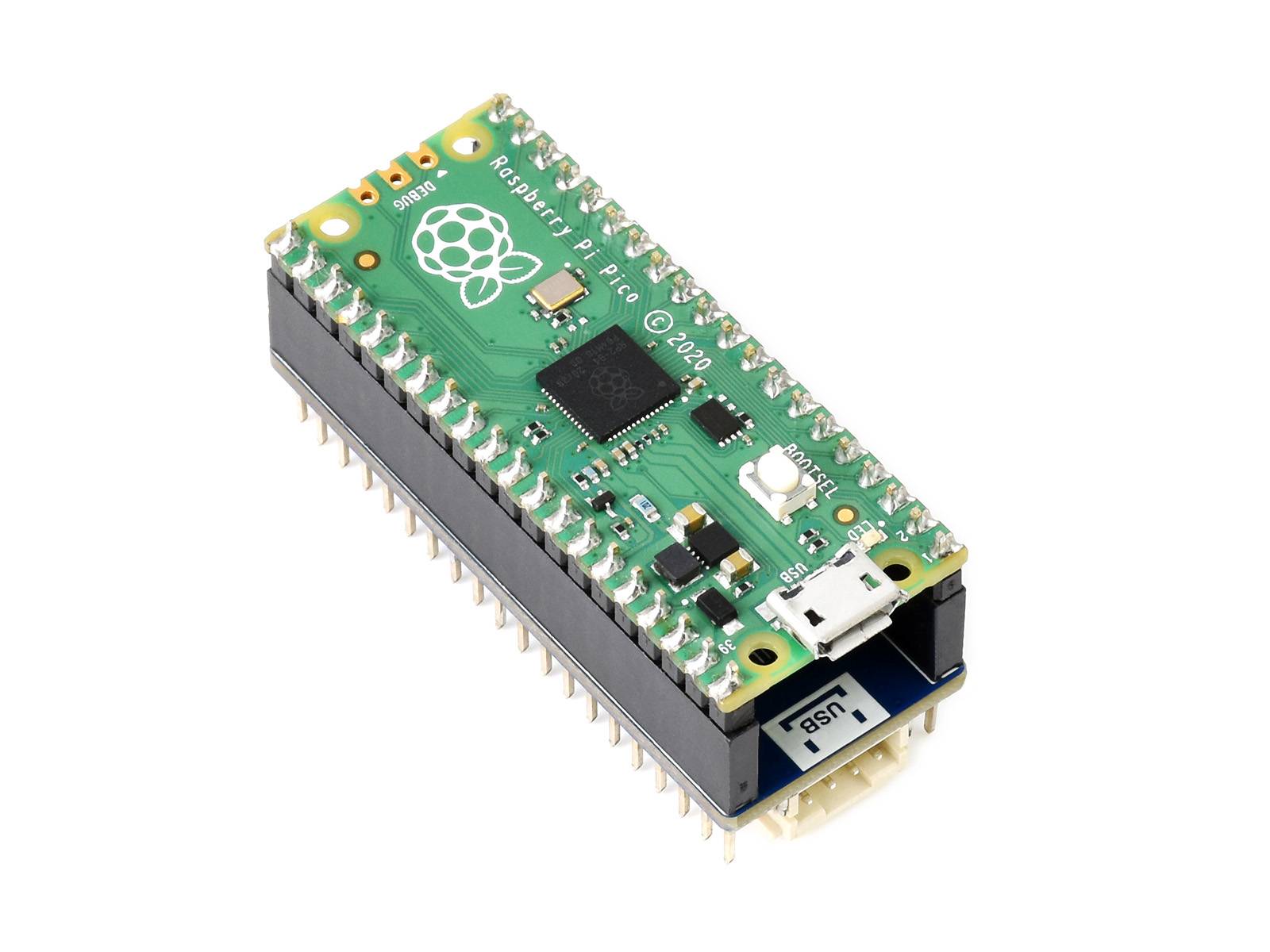

- Raspberry Pi Pico Header zum Anschluss von Raspberry Pi Pico, stapelbares Design
WIKI: www.waveshare.com/wiki/Pico-Audio
Lieferumfang
- Pico-Audio x1
- 8Ω 5W Lautsprecher x1Stichwörter
