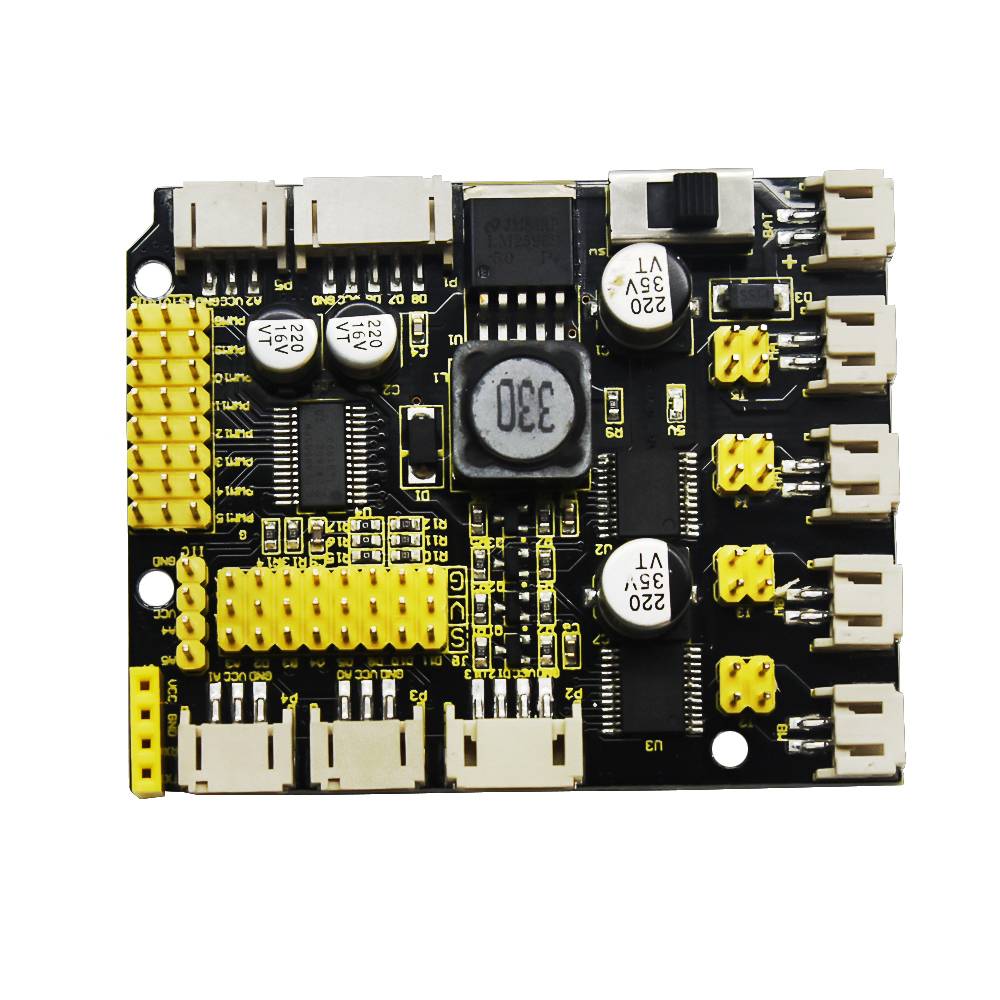

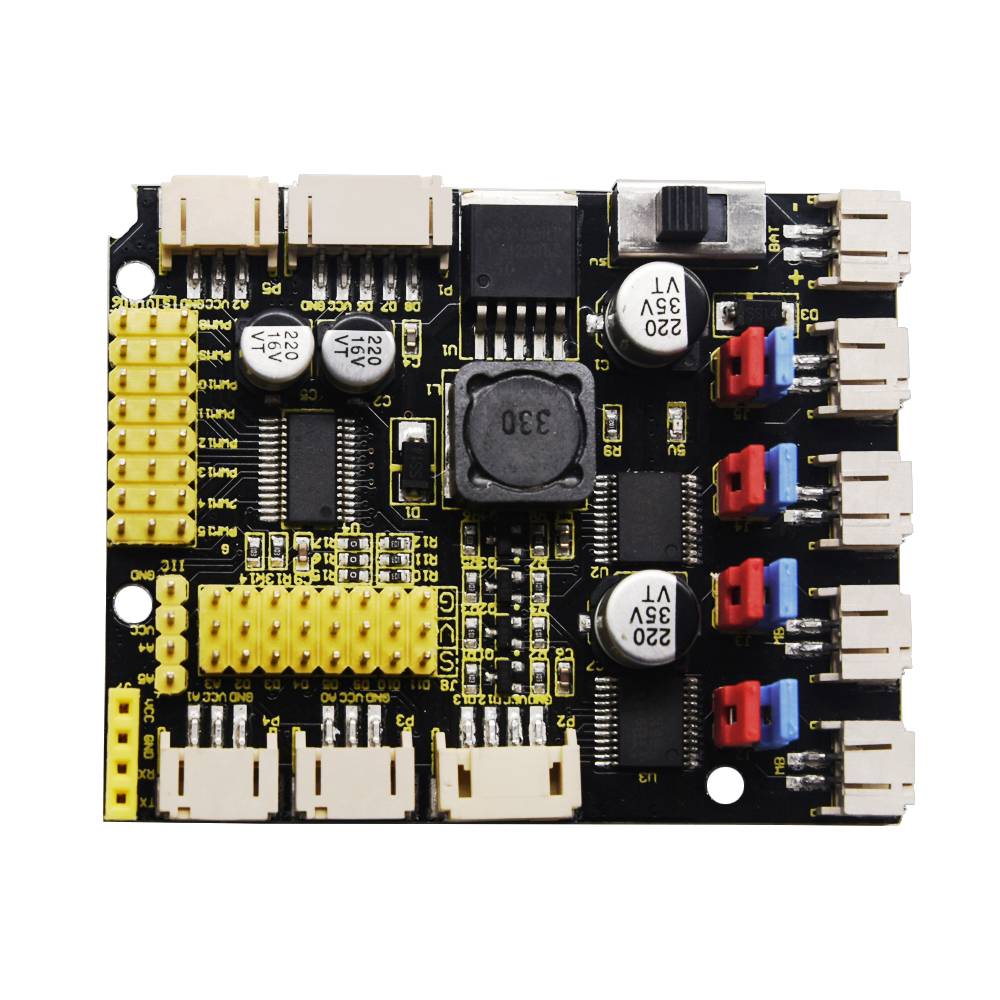

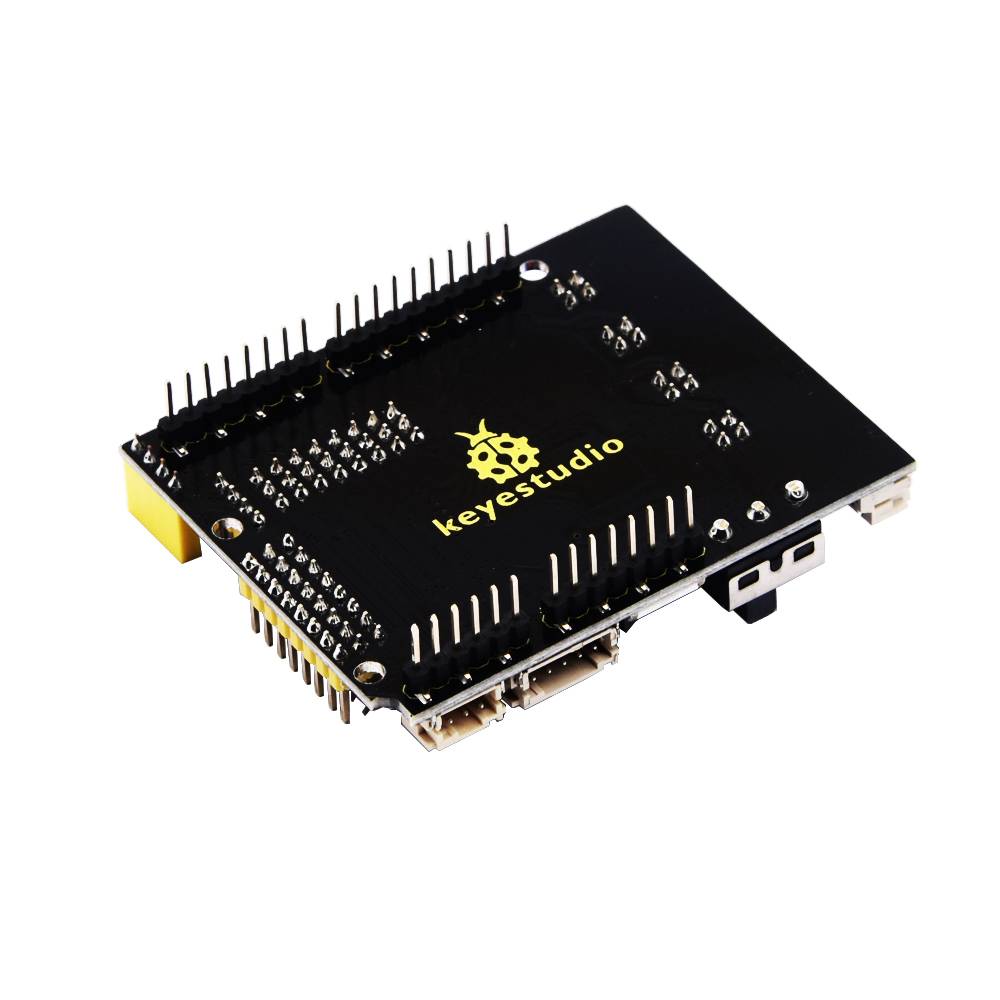

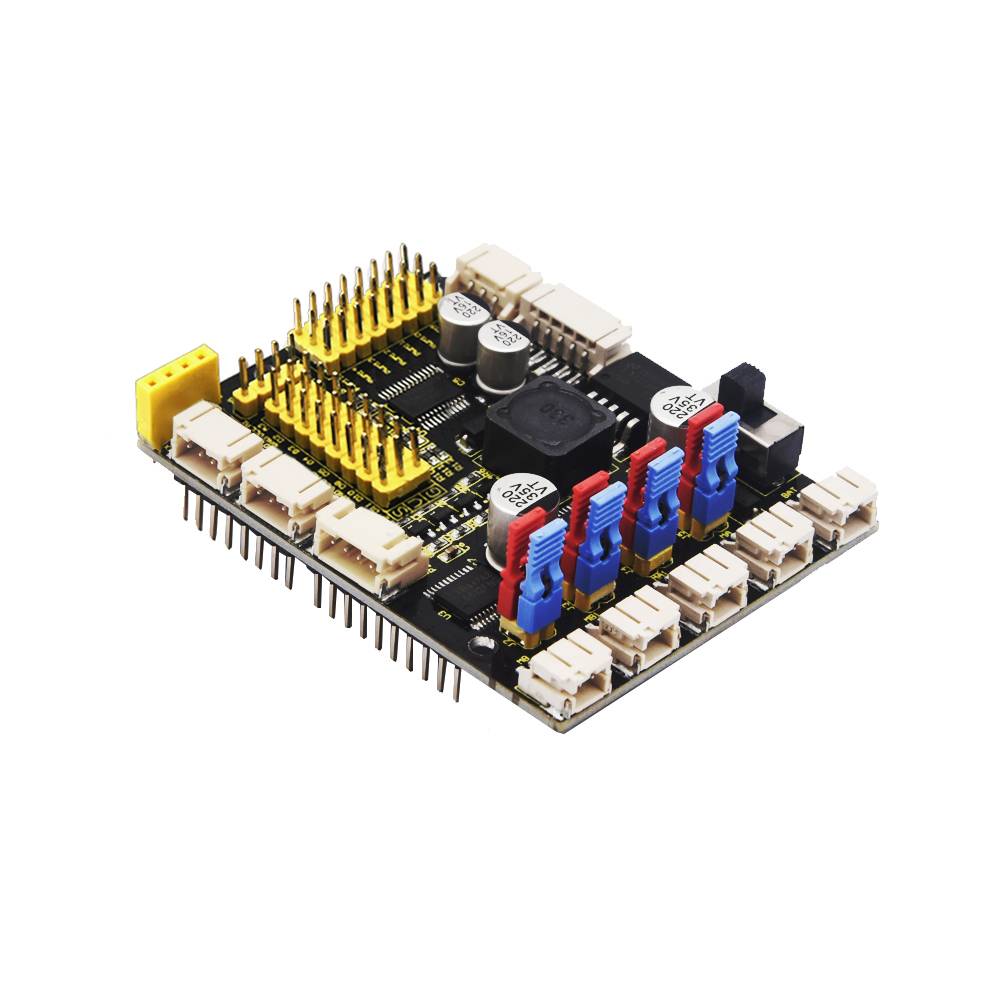

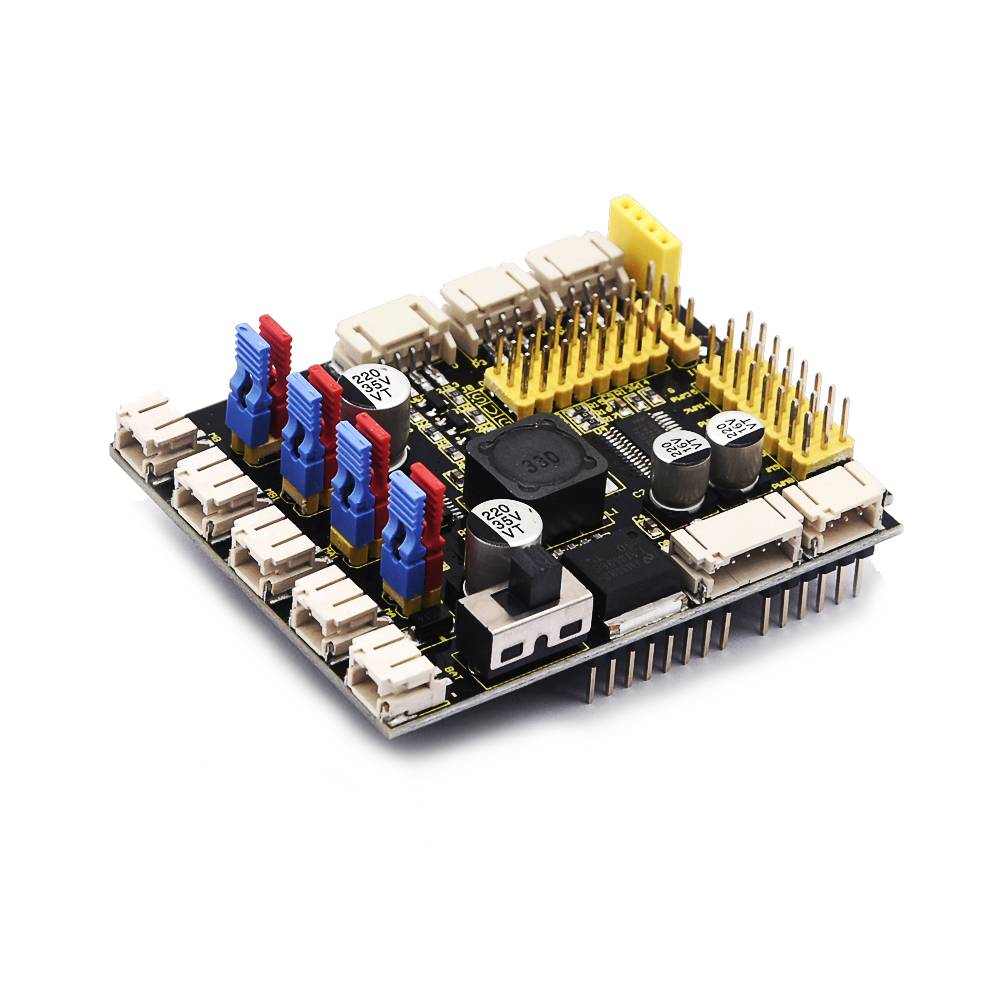

Keyestudio 4WD TB6612 DC Motor Driver Shield for Arduino Uno Smart Car

Ausverkauft

Produktbeschreibung

Überblick

Keyestudio,4WD,TB6612,DC Motor Driver,Shield,Arduino,Uno,Smart car

Beschreibung

Wir entwerfen speziell diese Treiberplatine kompatibel UNO R3 Steuerplatine.
Es ist leistungsstark und hat folgende Eigenschaften:
- Design im Stapelstil, muss nur auf UNO R3 Steuerplatine gestapelt werden
- Die zwei TB6612FNG-Chips können sowohl den Motor zum Drehen als auch 4 DC-Motoren antreiben
- Es kommt mit einem PCA9685-Chip (IIC-Adresse: 0x47), der 16 Kanal-PWM-Ausgang ausgeben kann, von denen 8 für die Steuerung der Rotationsgeschwindigkeit und Richtung von 4 Motoren bestimmt sind, die anderen 8 PWM-Ausgang wird durch 3pin Kopf von 2,54mm Pitch geführt und steuern andere Geräte wie Servomotor.
- Die Treiberplatine erweitert die D11/D10/D9/D5/D4/D3/D2/A3-Pins der UNO R3-Steuerplatine auf einen 3-poligen Kopf im 2,54-mm-Raster, führt über einen 4-poligen Kopf zum I2C-Kommunikationsport und über eine 4-polige Buchsenleiste zum seriellen Kommunikationsport
- Die Treiberplatine verfügt über 5 Pb,0mm-2P Antireverse-Schnittstellen für externe Stromversorgung und 4 Motoren
- Das Stromversorgungs-IC ist LM2596S-5.0, maximaler Strom 3A
- Der eingebaute DIP-Schalter auf der Treiberplatine verbessert die Steuerung der externen Versorgung.
- 8 Jumper-Kappen auf der Treiberplatine entscheiden über die Drehrichtung des Motors.
- Die Treiberplatine kann einen DC-Motor mit bis zu 12 V antreiben. Die Spannung des Antriebsmotors wird durch die externe Spannungsversorgung und den Testcode eingestellt.
Parameter:
- Betriebsspannung: DC 8-12V
- Antriebsstrom: bis zu 3A
- Maximale Leistung: 10W
- Betriebstemperatur: -20 ? ~ + 60 ?
- Weißer Schnittstellentyp: Pb.0 (-2P -3P -4P -5P)
- Stiftleiste / Buchse Abstand: 2,54mm
- Größe: 68,7mm * 55mm
- Umweltschutzmerkmale: ROHS
