Produktbeschreibung
Beschreibung

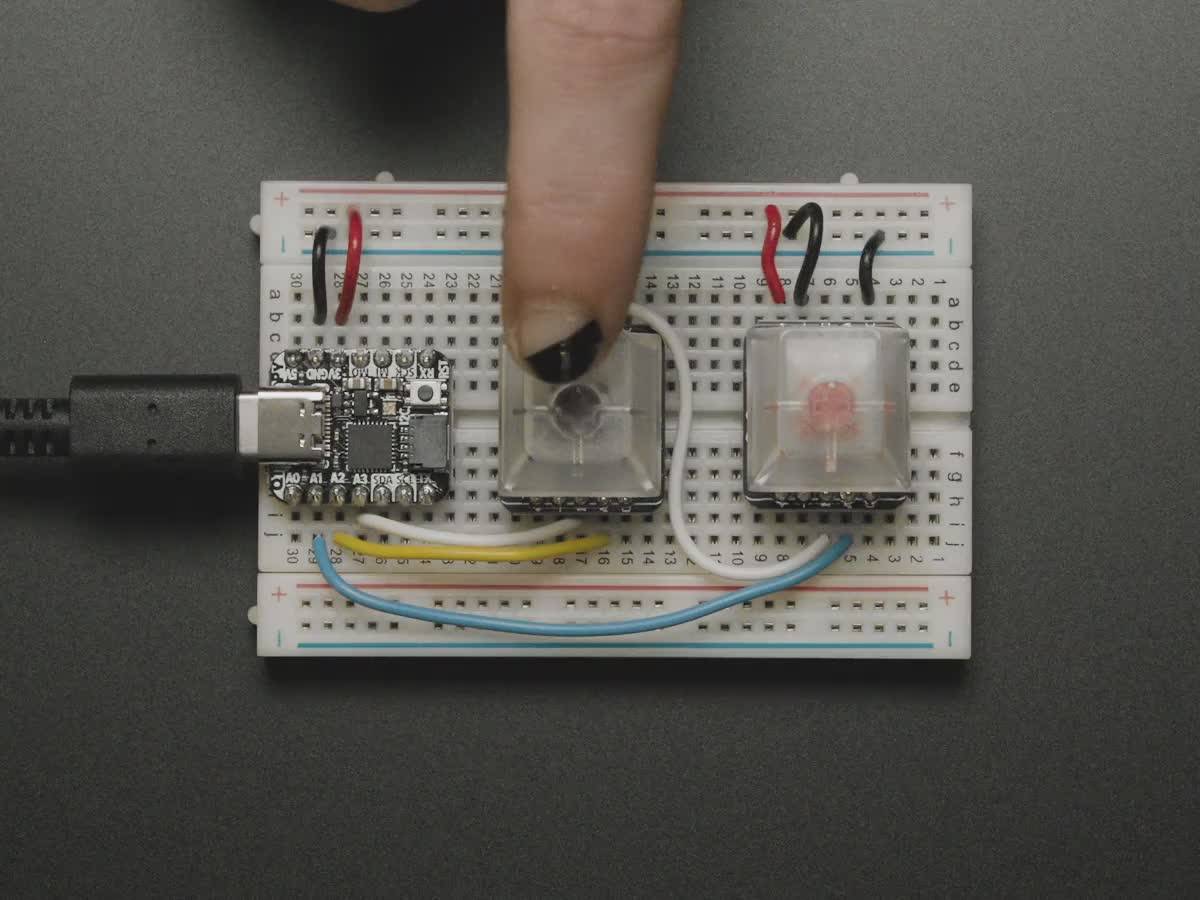

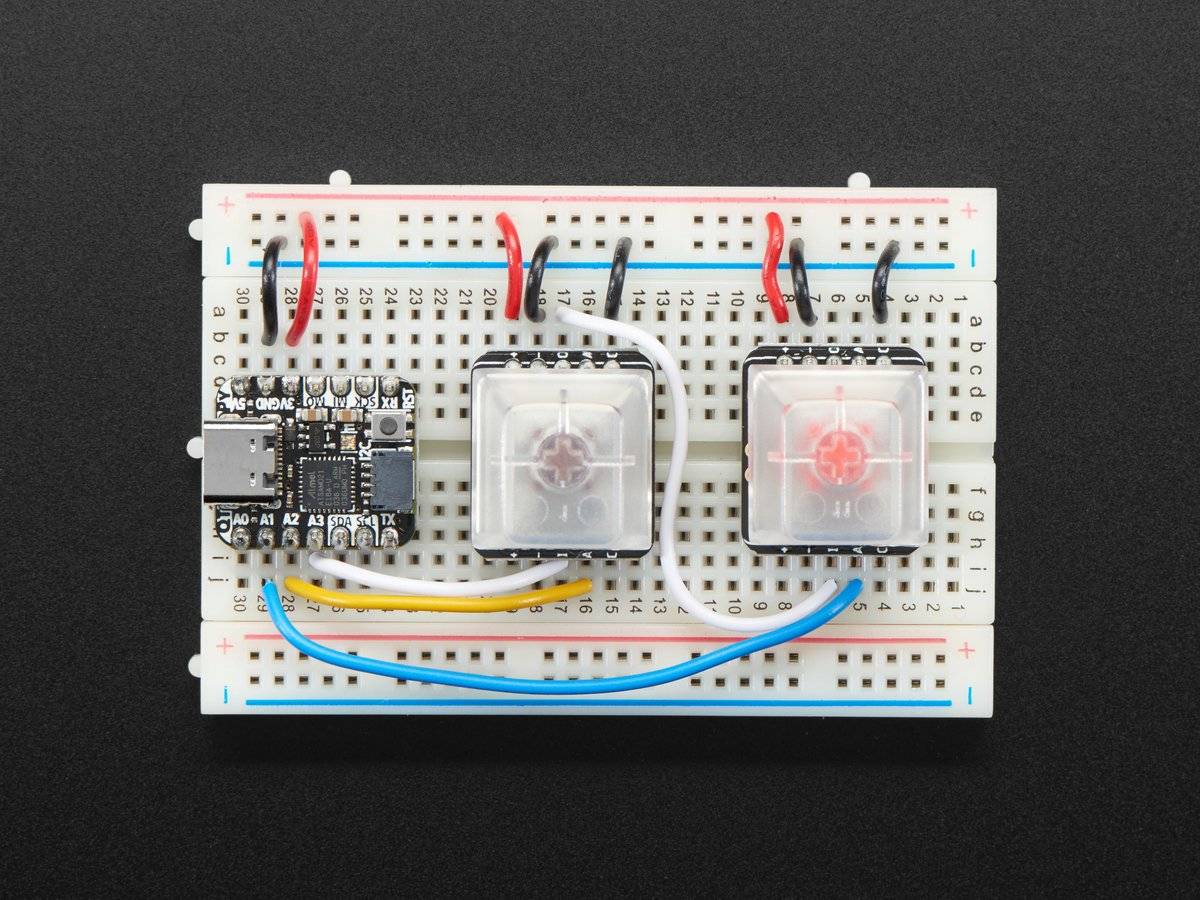

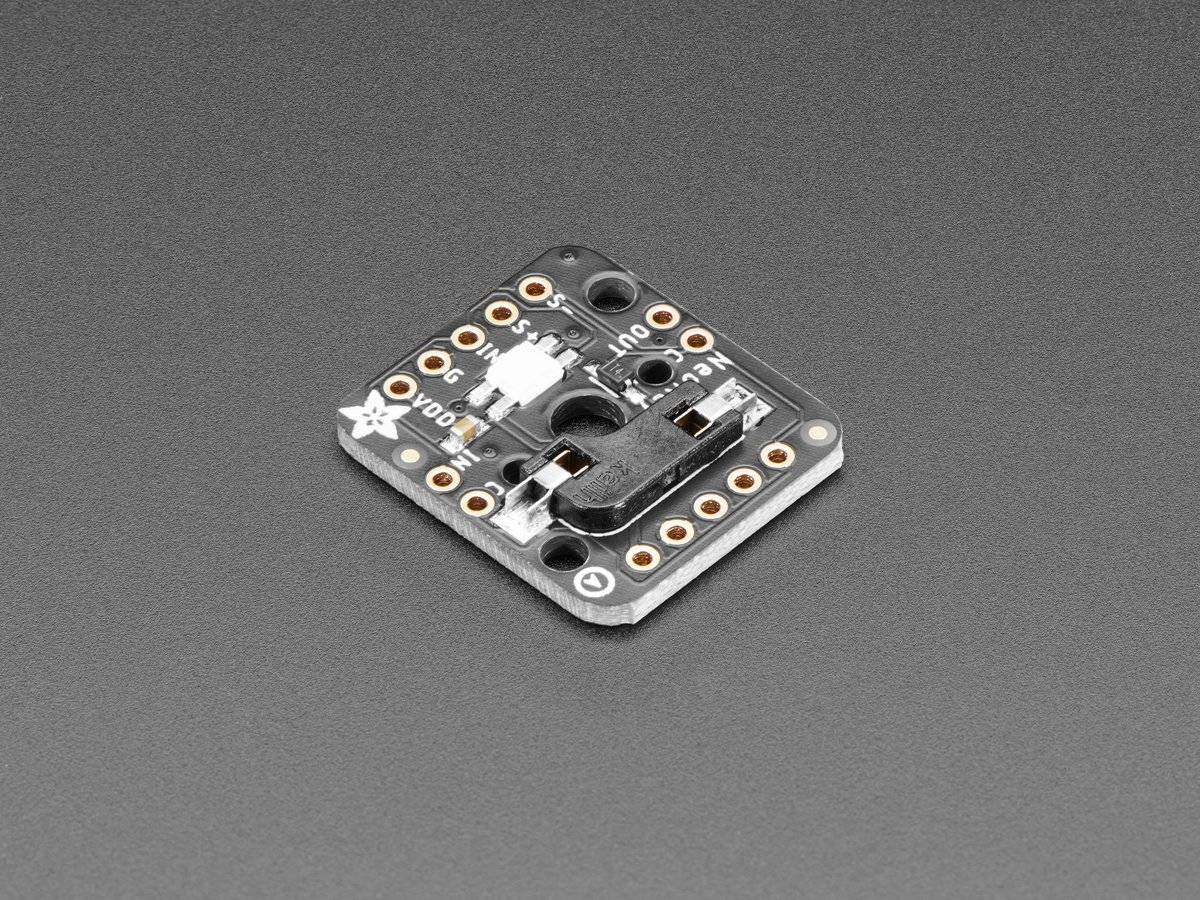

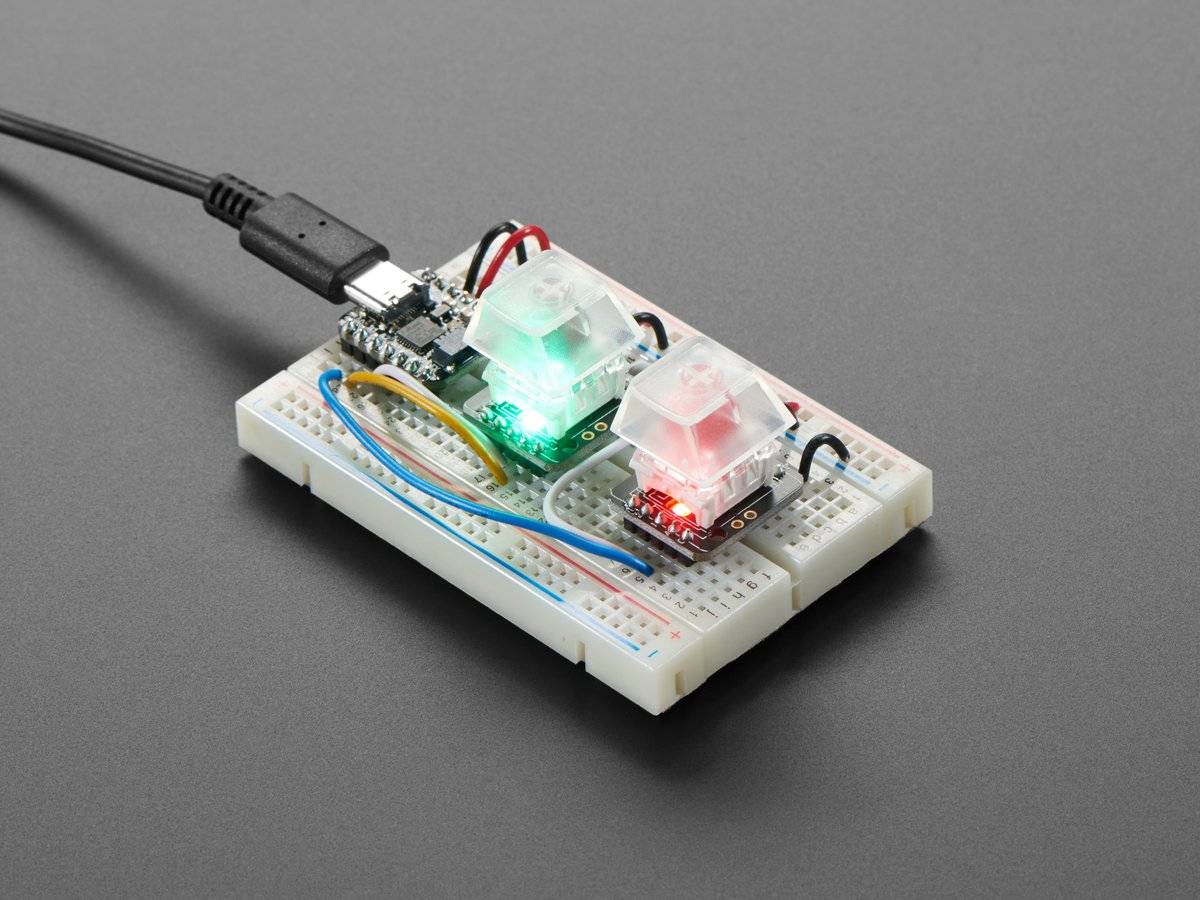

Adafruit NeoKey Breakout kann einen Cherry MX aufnehmen. Das Breakout hat eine Kailh-Buchse , was bedeutet, dass du jeden MX-kompatiblen Schalter einstecken kannst, anstatt ihn einzulöten. Eventuell braucht man ein wenig Kleber, um den Schalter an seinem Platz zu halten: Heißkleber oder ein Punkt Epoxidharz haben bei uns gut funktioniert. Wir haben außerdem eine 1N4148-Signaldiode in Reihe mit dem Schalter geschaltet, so dass Sie Tastenmatrizen erstellen können.
Pinbelegung:
- VDD (+) Stromanschluss 3 bis 5VDC
- GND (-) Masse-Stromanschluss
- In (I) und Out (O) Der Eingang und Ausgang
- Schalteranode (A) - Die "positive" Seite der Schalter+Diode. Wenn du den Schalter mit einem Pull-Up-Widerstand verwendest, verbinde diesen Pin mit deinem Mikrocontroller. Wenn Sie einen Pull-Down-Widerstand verwenden, schließen Sie diesen Pin an Ihren Logikpegel-Stromversorgungspin an.
- Schalterkathode (C) - Die "negative" Seite der Schalter+Diode. Wenn du den Schalter mit einem Pull-up-Widerstand verwendest, verbinde diesen Pin mit Masse. Wenn Sie einen Pull-down-Widerstand verwenden, verbinden Sie diesen Pin mit Ihrem Mikrocontroller.
Löten Sie beide Seiten ein, um die mechanische Stabilität zu gewährleisten. Die beiden Seiten teilen sich die gleichen Pins, außer dass eine Seite der NeoPixel-Eingang ist und die gegenüberliegende Seite den Ausgangs-Pin hat.
Für die Befestigung des Headers auf dem Breadboard ist Löten erforderlich. Ein mechanischer Schalter und eine Tastenkappe sind nicht enthalten! Verwenden Sie jeden MX-kompatiblen Schalter: Kailh, Gateron, etc. funktionieren alle!
TECHNISCHE DETAILS
- Produktabmessungen: 21.8mm x 19.0mm x 3.4mm
- Produktgewicht: 1.4gStichwörter
