Keyestudio Balance Car Shield Compatible with Arduino MPU6050 L298P Driver

Überblick

Keyestudio,Balance Car,Shield,Arduino,MPU6050,L298P

Beschreibung

Dieses Keyestudio-Schild wurde speziell für Balance-Autos auf Basis des Arduino-Entwicklungsboards entwickelt. Es verwendet hauptsächlich den von LGS Electronics hergestellten Treiber-Chip L298P, der speziell für Motoren mit großer Leistung geeignet ist. So kann das Schild zwei DC-Motoren antreiben, und der angetriebene Strom beträgt bis zu 2A.

Es verwendet den MPU6050-Chip und die eingebaute Datenmanagement-Plattform DMP, um die Verarbeitungsdaten über die IIC-Schnittstelle auszugeben.

Merkmale

• Betriebsspannung: DC 12V
• Arbeitsstrom im Treiber: ≤ 2 A
• Betriebstemperatur: 0℃  bis 80℃
• Kommt mit Xbee/Bluetooth Bee Funkschnittstelle
• Eingebauter Summer (D6) wird als Alarmierung verwendet
• D11 als PWM-Pin 1 von Motor 1, D9 als PWM-Pin 2 von Motor 2, D10 und D12 als Ausgangspin von Motor 1, D8 und D7 als Ausgangspin von Motor 2.
• Mit zwei PH2.0-6P-Motorschnittstellen

Technische Details

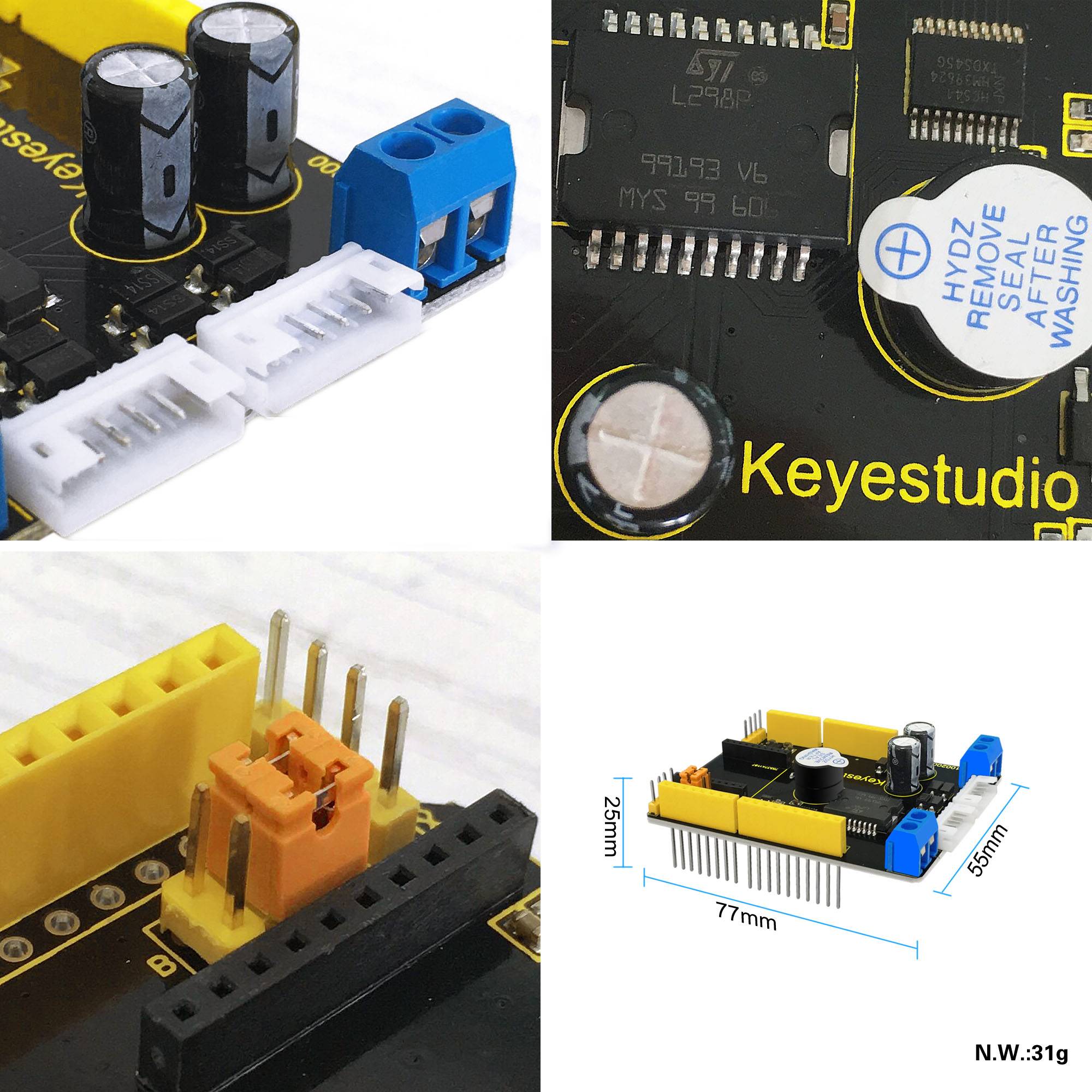

• Abmessungen: 77mmx 55mmx 25mm
• Gewicht: 31g

Stichwörter

Keyestudio, Balance Car, Shield, Arduino, MPU6050
