Beschreibung
Dieses Modul eignet sich ideal für die Anzeige von Batterieladen, Wassertanks usw. ...!

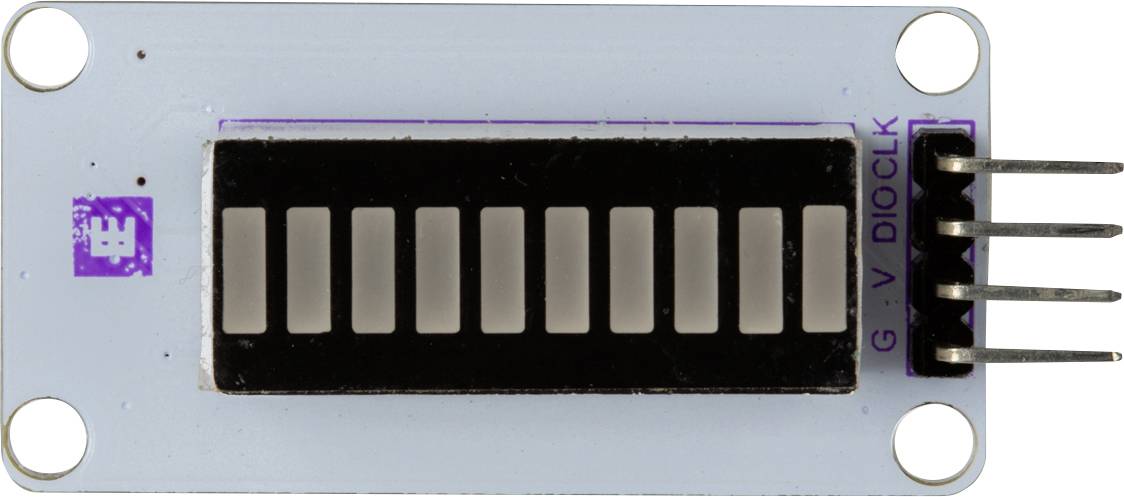

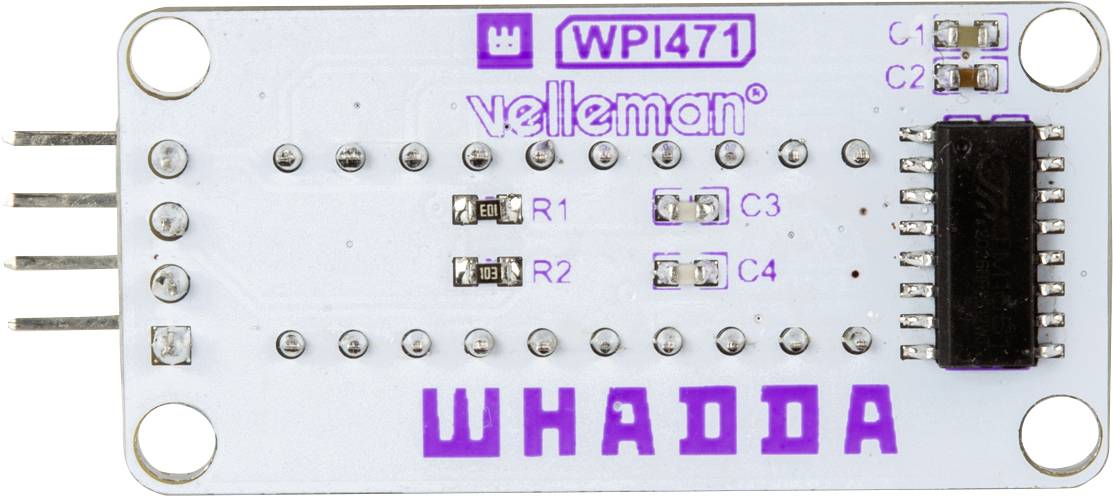

Mit dem Whadda-Balkendiagrammmodul können Sie eine Mikrocontroller-Platine ermöglichen, um ein 10-Segment-blaues LED-Balkendiagramm problemlos zu treiben. Das Modul verwendet einen TM1651-LED-Treiber-Chip, um die einzelnen LED-Segmente zu treiben, die mit nur 2 GPIO-Pins eines Mikrocontrollers (z. B. einer Arduino®-kompatiblen Platine) gesteuert werden können. Es sei darauf hingewiesen, dass einige der LED-Segmente zusammen verdrahtet sind, was zu 8 verschiedenen steuerbaren Zuständen des LED-Balkendiagramms führt.
