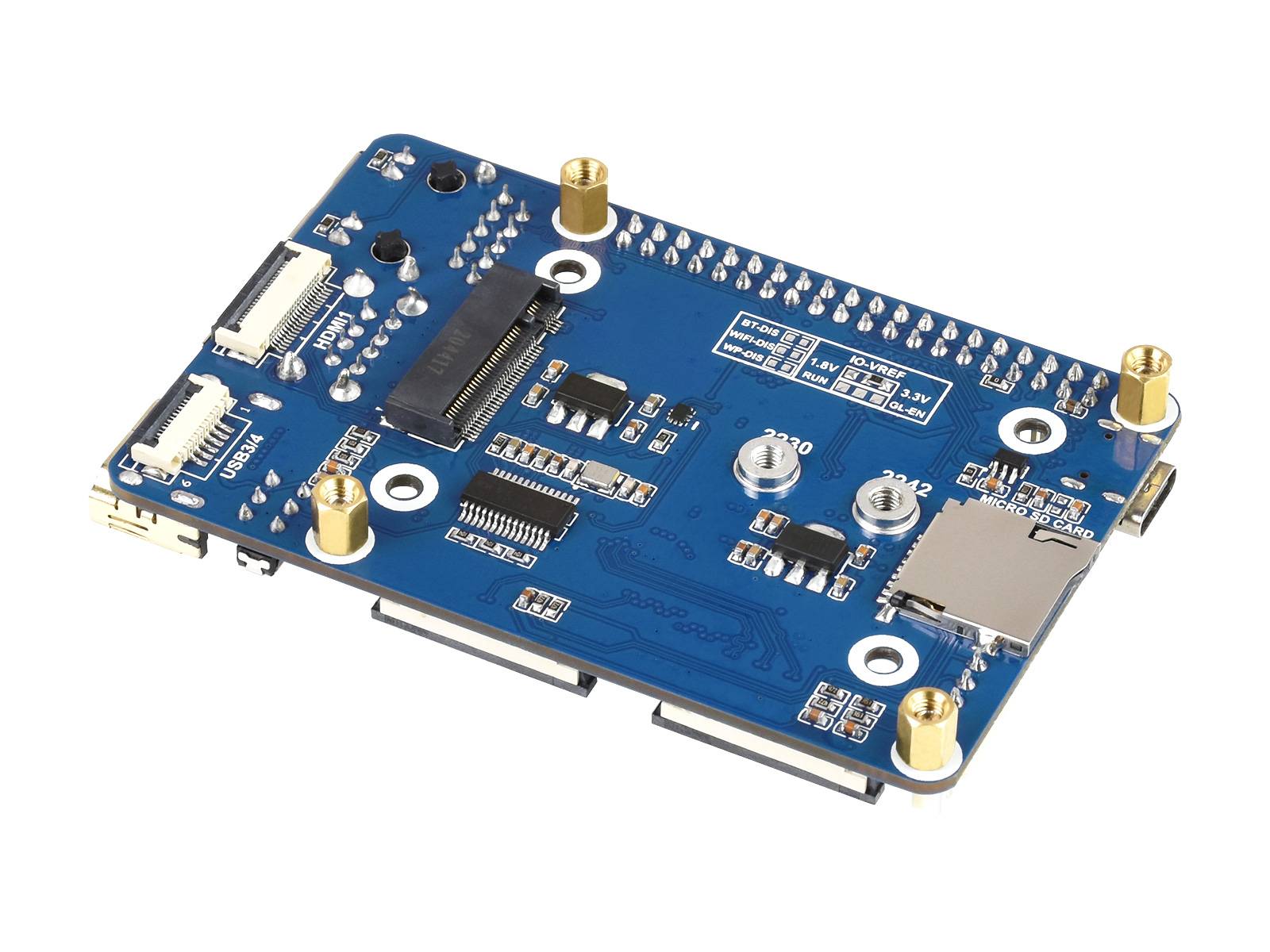

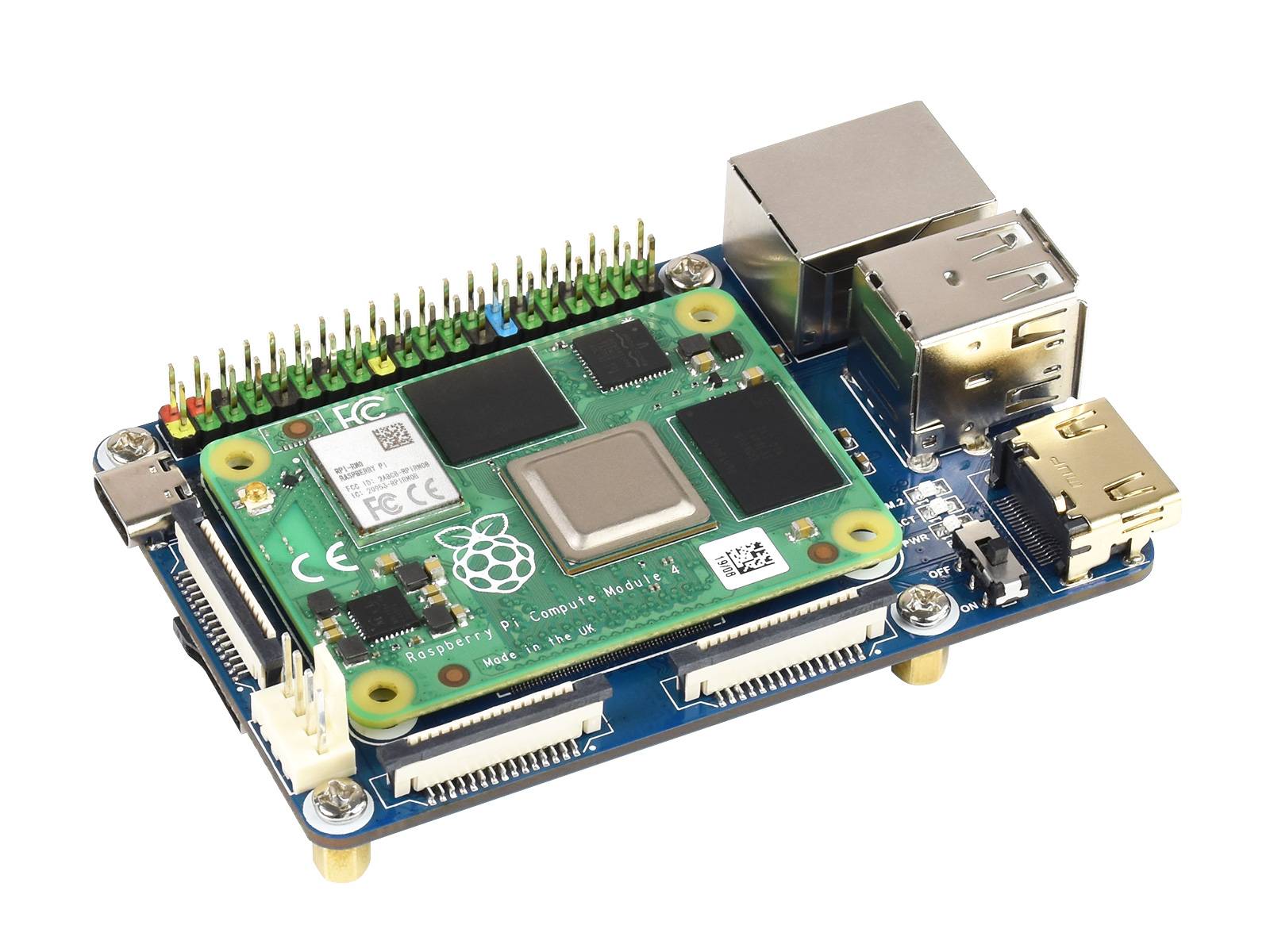

WaveShare Mini Base Board (A) Designed for Raspberry Pi Compute Module 4
24,52 €
inkl. MwSt.
zzgl.
Lieferzeit:
1-2 Tage
auf Lager
Verkauf & Versand:
24,52 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Mini Base Board (A) entwickelt für Raspberry Pi Compute Module 4, Leistungsstarke Funktionen in einem kreditkartengroßen Gehäuse.

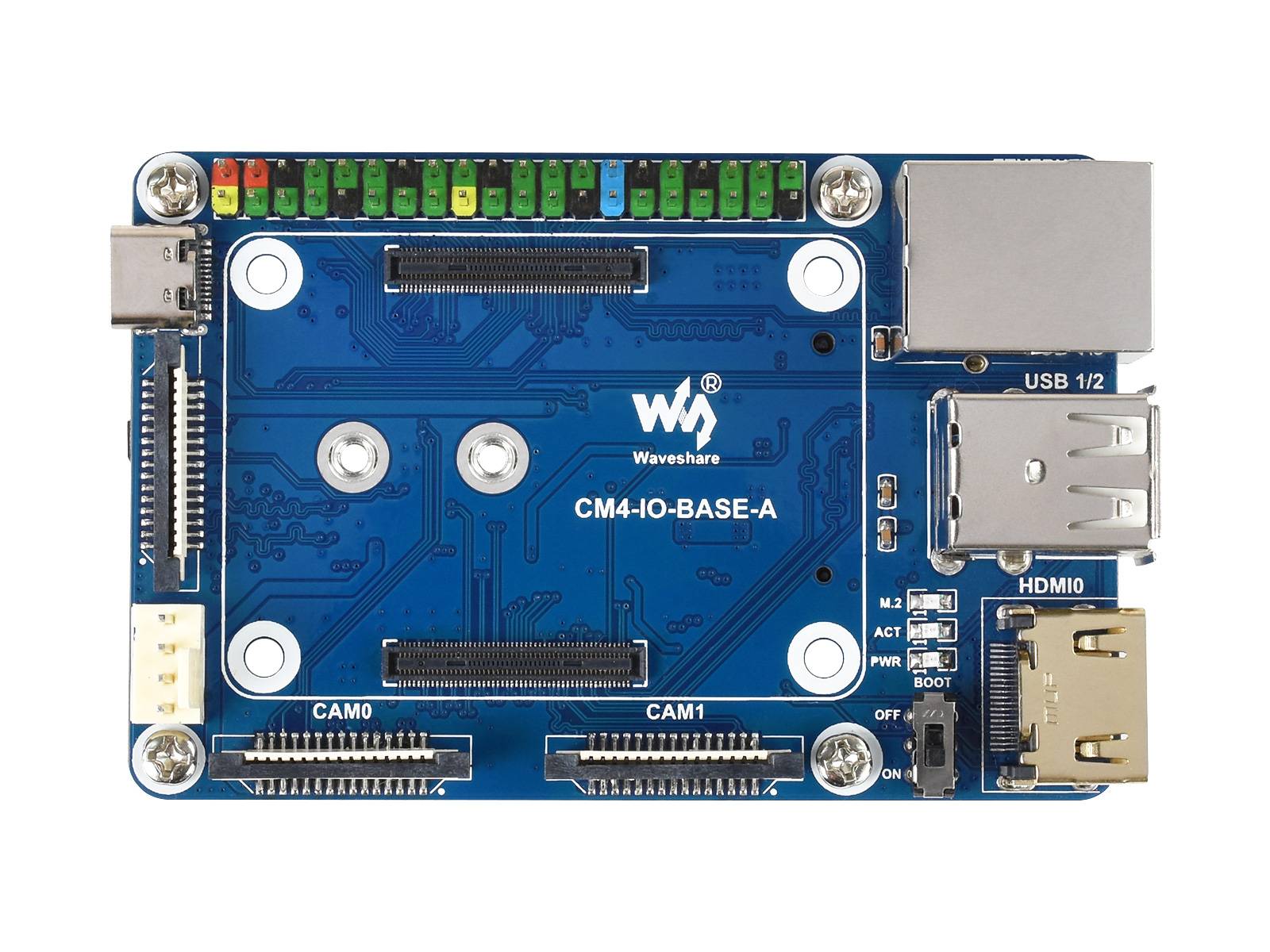

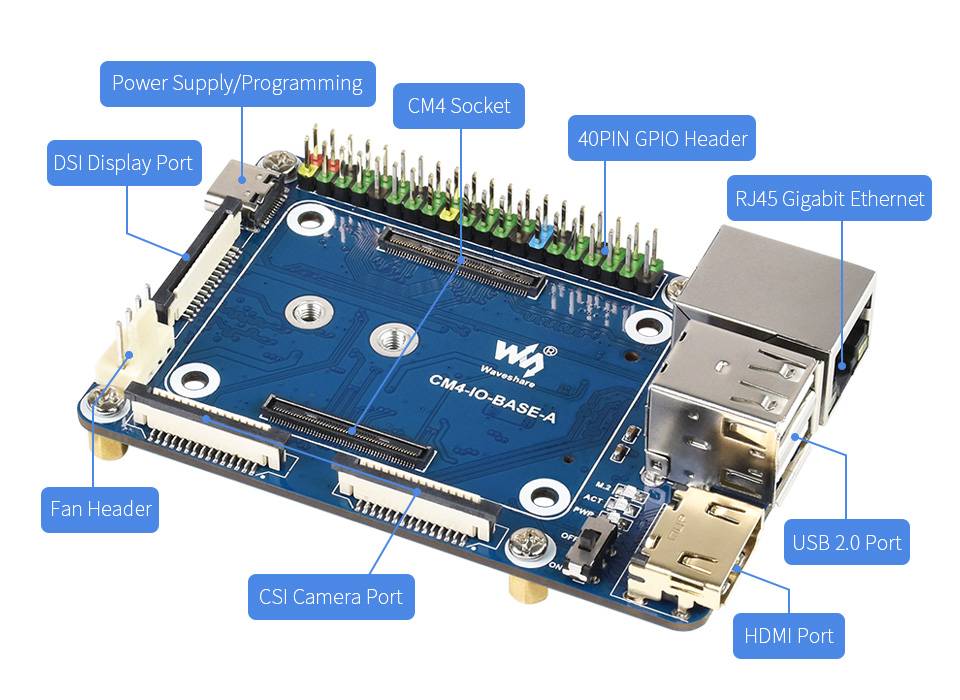

Was ist auf dem Board
- CM4-Sockel passend für alle Varianten des Compute Module 4
- Stromeingang/Programmierung 5V/2,5A Stromversorgung, oder zum Brennen von eMMCs
- DISP MIPI DSI Display-Anschluss
- FAN zum Anschluss eines Lüfters, ermöglicht die Einstellung der Geschwindigkeit und Messung
- CAM 2x MIPI CSI Kameraanschlüsse
- HDMI0 Anschluss HDMI0 Port, unterstützt 4K 30fps Ausgabe
- USB 2.0-Anschlüsse 2x USB 2.0-Anschlüsse, zum Anschluss verschiedener USB-Geräte
- Gigabit Ethernet Anschluss Gigabit Ethernet RJ45 Anschluss, mit 10 / 100 / 1000M Netzwerkunterstützung
- M.2-Anzeige, die den Betriebsstatus der M.2-Schnittstelle anzeigt
- ACT-Anzeige, die den Betriebsstatus des Raspberry Pi anzeigt
- PWR-Anzeige, die den Status der Raspberry Pi-Stromversorgung anzeigt
- BOOT-Auswahl EIN: CM4 würde von der USB-C-Schnittstelle gebootet werden AUS: CM4 würde von eMMC oder Micro-SD-Karte gebootet werden
- 40PIN-GPIO-Header
- Micro-SD-Kartenslot zum Anschluss einer Micro-SD-Karte mit vorgebranntem Image (NUR Lite-Variante)
- HDMI1 FFC-Anschluss HDMI1, unterstützt 4K 30fps-Ausgabe
- USB 2.0 FFC-Anschluss kann über einen Adapter angeschlossen werden
- FE1.1S USB-HUB-Chip, erweitert einen USB-Anschluss auf 4 Anschlüsse
- M.2-Steckplatz unterstützt verschiedene NVME-SSDs oder Kommunikationsmodule mit PCIE M.2 KEY-M-Schnittstelle
WIKI: www.waveshare.com/wiki/CM4-IO-BASE-A
Lieferumfang
- CM4-IO-BASE-A x1
- SSD-Montageschraube x1
