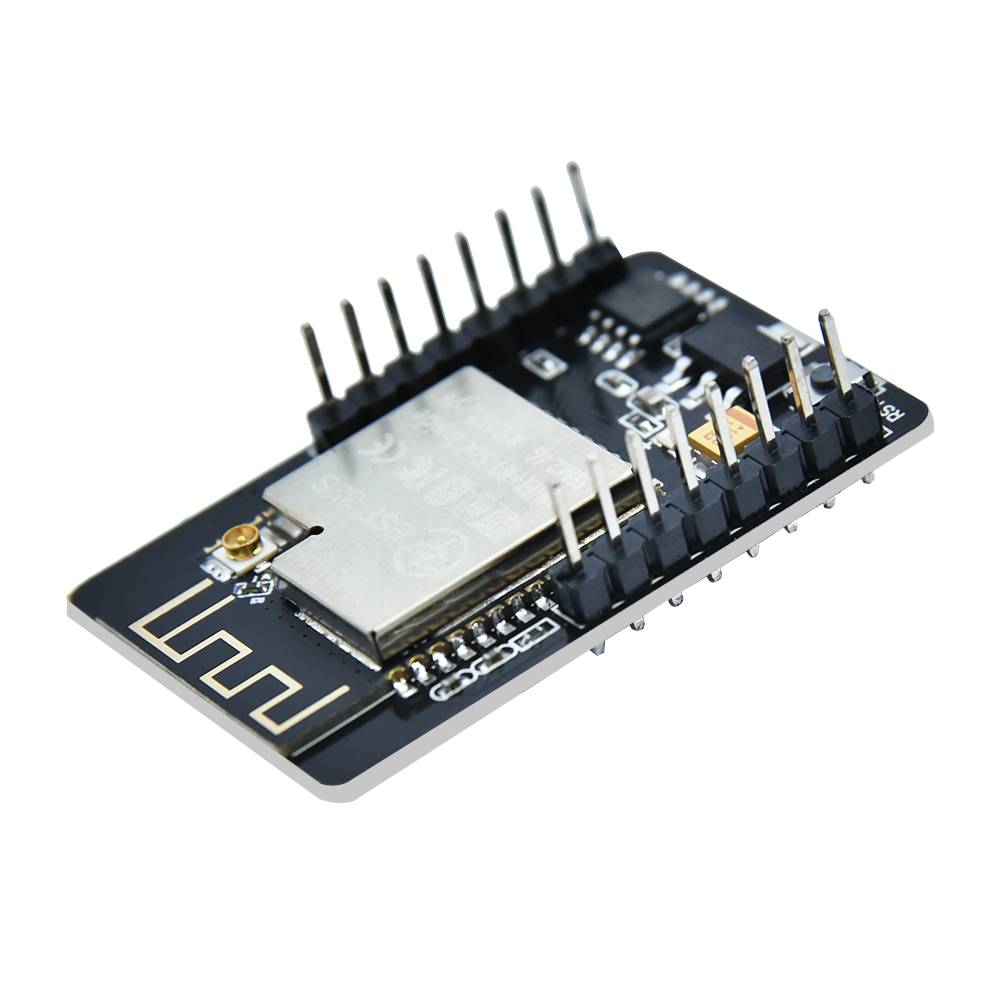

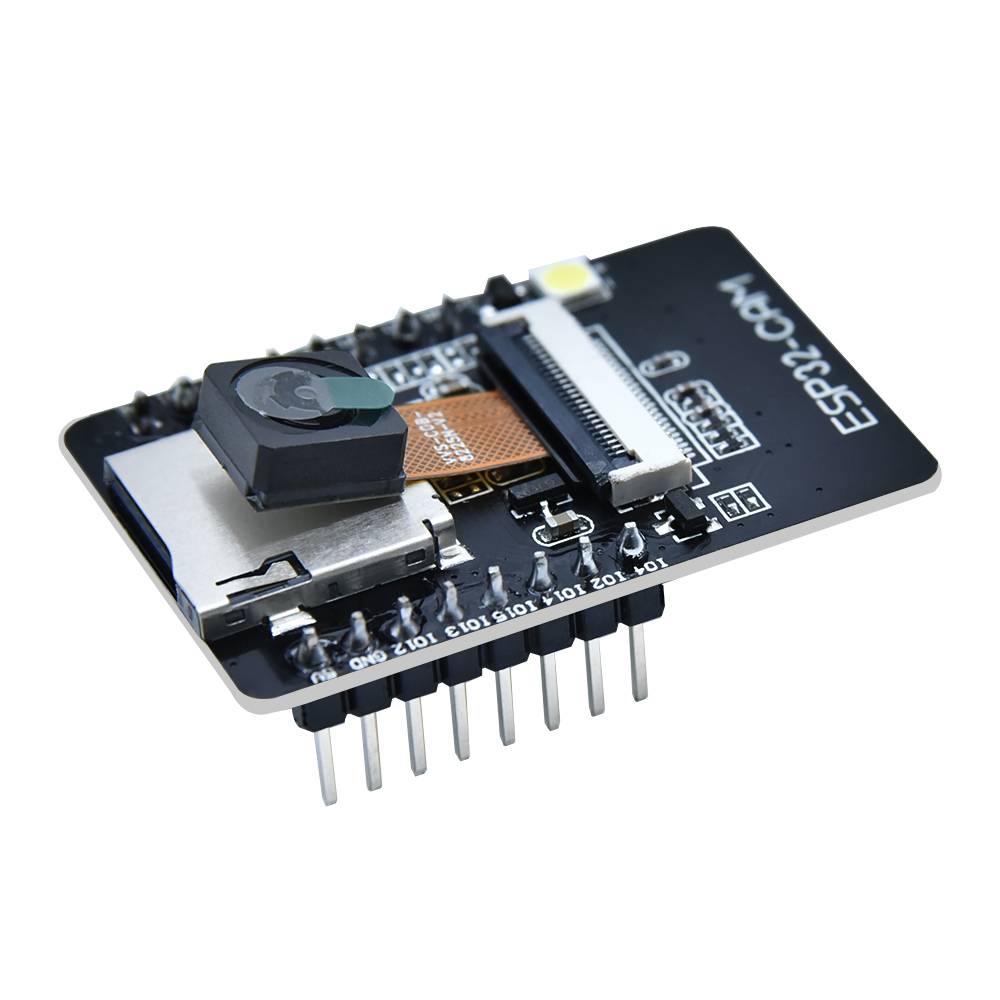

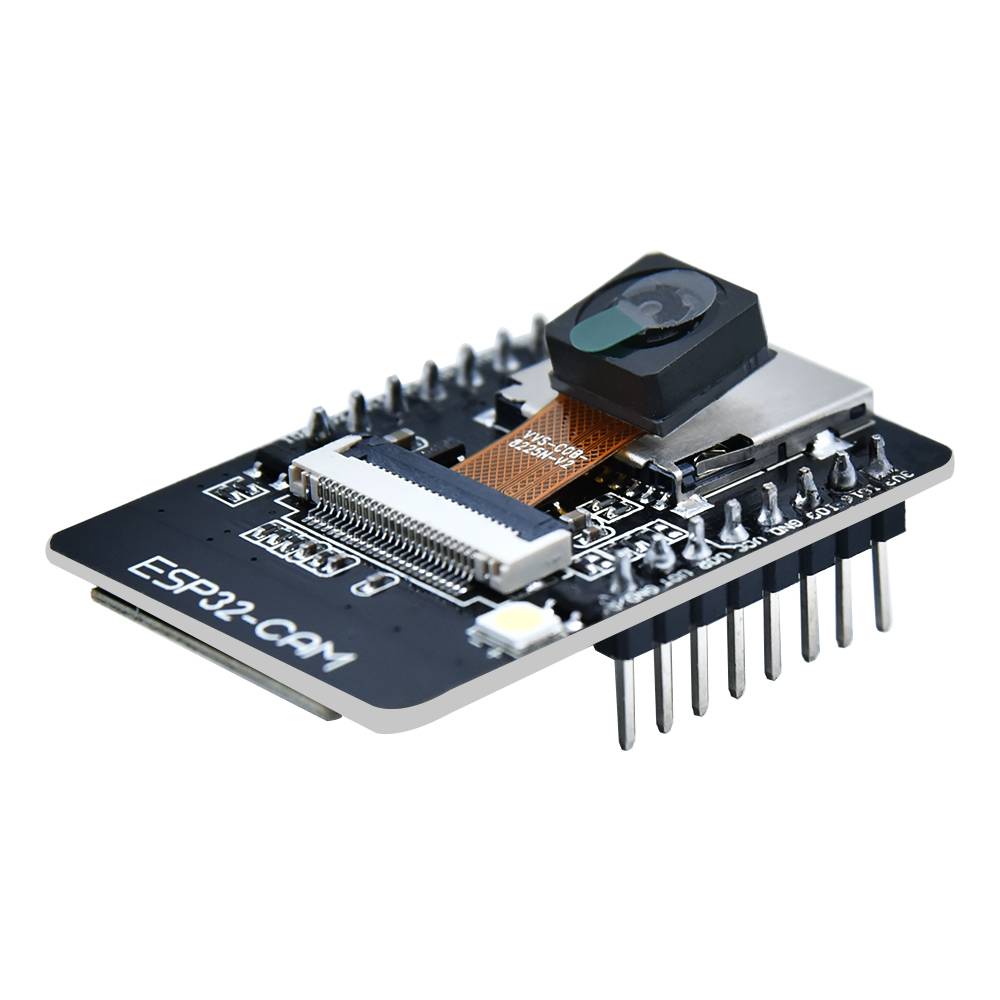

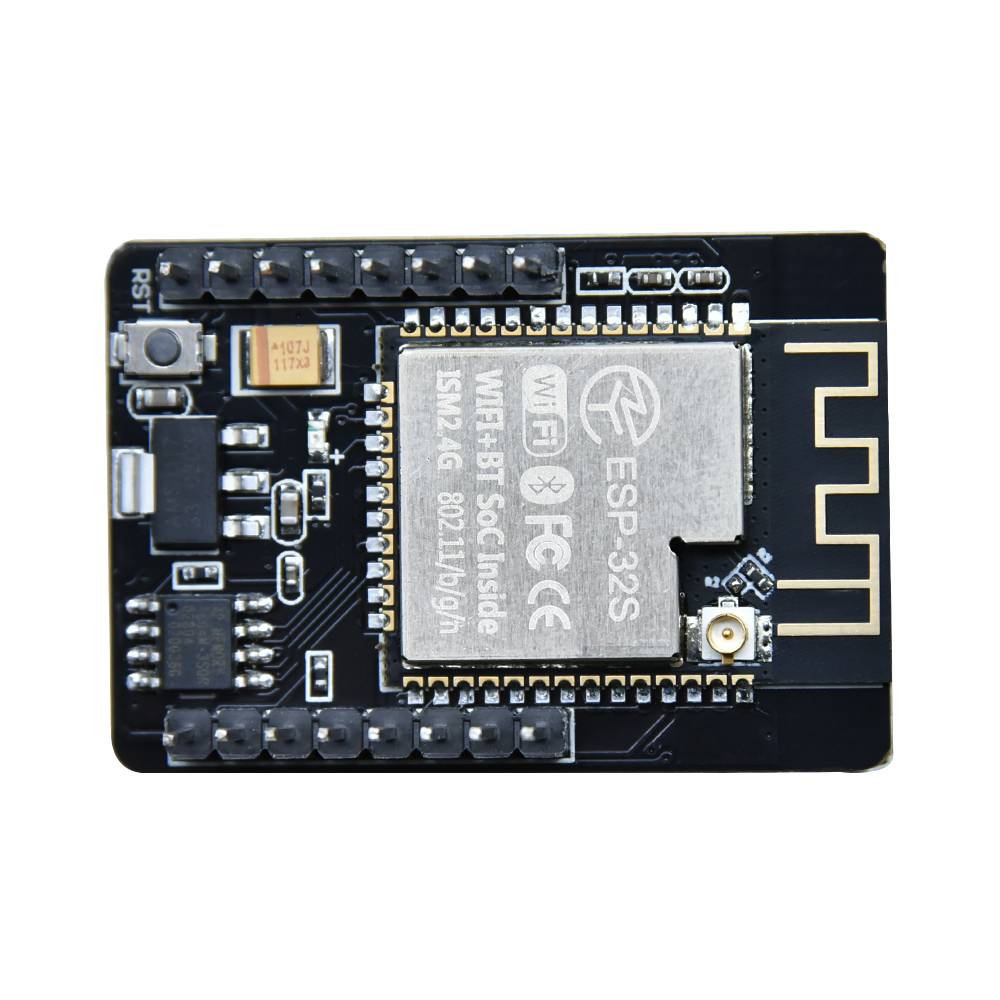

ESP32-CAM Development Board OV2640 Camera Shield WIFI Bluetooth Integrated Module
Produktbeschreibung
Überblick
ESP32CAM,Development Board,OV2640,Camera Shield,WIFI Bluetooth
Beschreibung
Das ESP32CAM ist ein wettbewerbsfähiges Kameramodul, das als Minimalsystem mit einer Grundfläche von nur 27*40,5*4,5mm und einem Tiefschlafstrom von bis zu 6mA unabhängig arbeiten kann. Das ESP32CAM hat ein DIP-Gehäuse und kann direkt in die Backplane eingesetzt werden.
Technische Details
- Gehäuse: DIP16
- SPI Flash: Standard 32Mbit
- RAM: 520KB SRAM + 2M PSRAM
- Bluetooth: Bluetooth 4.2 BR/EDR und BLE-Standards
- WiFi: 802.11 b/g/n
- Unterstützte Schnittstellen: UART/SPI/I2C/PWM
- TF-Karten: Max. 4G
- IO-Anschluss: 9
- UART Baudrate: Standard 115200 bps
- Bildausgabeformat: JPEG (unterstützt nur OV2640), BMP, GRAYSCALE
- Spektrumbereich: 2412 ~2484MHz
- Antenne: Onboard 2dBi PCB Antenne
- Sendeleistung: - 802.11b: 17±2 dBm (@11Mbps)
- 802.11g: 14±2 dBm (@54Mbps)
- 802.11n: 13±2 dBm (@MCS7)
- Empfangs-Empfindlichkeit: - CCK, 1 Mbps: 90dBm
- CCK, 11 Mbps: 85dBm
- 6 Mbit/s (1/2 BPSK): 88dBm
- 54 Mbit/s (3/4 64QAM): 70dBm
- MCS7 (65 Mbit/s, 72,2 Mbit/s): 67dBm
- Verlustleistung: - Ausschalten der Blitzlampe: 180mA@5V
- Einschalten der Blitzlampe und Einschalten der maximalen Helligkeit: 310mA@5V
- Tiefschlaf: Min. Stromverbrauch: 6mA@5V
- Modermsleep: Minimum bis zu 20mA@5V
- Lightsleep: Minimum bis zu 6,7mA@5V
- Sicherheit: WPA/WPA2/WPA2Enterprise/WPS
- Stromversorgungsbereich: 5V
- Betriebstemperatur: 20 ~ 85 °C
- Lagerungsumgebung: 40 ~ 90 °C, < 90%RH
- Abmessungen: 40.5mm x27mm x4.5mm
- Gewicht: 20g
Teileliste
- 1x ESP32CAM Entwicklungsboard
- 1x OV2640 Kameramodul
- 2x 8pin Header 2.54mm
