Keyestudio,CNC Kit,Arduino,Uno R3,CNC Shield V3 + A4988 / GRBL Compatible

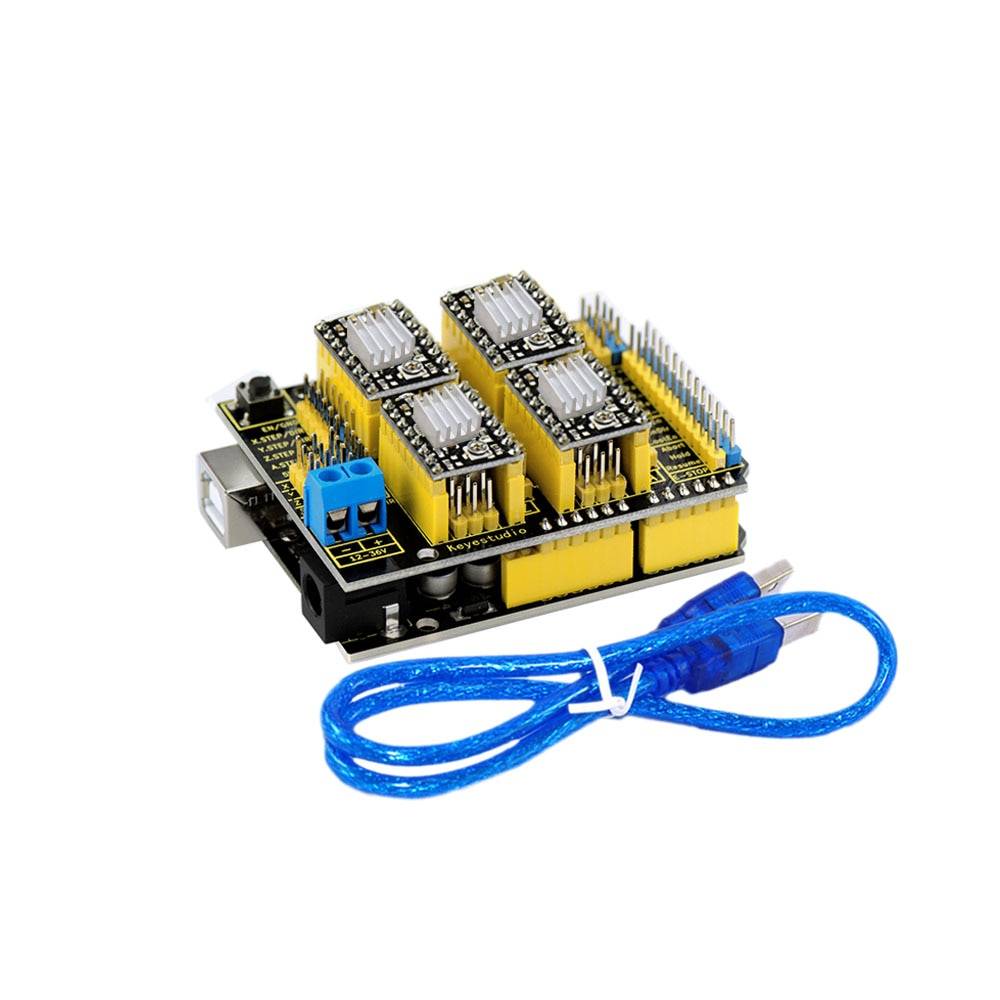

Keyestudio CNC Kit for Arduino Uno R3 (CNC Shield V3 + A4988 / GRBL Compatible)
35,59 €
inkl. MwSt.
zzgl.
35,59 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Einführung
Keyestudio CNC Shield V3.0 kann als Treiber-Erweiterungskarte für Graviermaschinen verwendet werden. Sie hat insgesamt 4 Kanal-Steckplätze für Schrittmotor-Treibermodule A4988 (nicht im Lieferumfang enthalten) zur Ansteuerung von 4 Kanälen von Schrittmotoren. Jeder Schrittmotorkanal benötigt nur 2 IO-Ports, was bedeutet, dass 6 IO-Ports ausreichen, um 3 Schrittmotoren zu verwalten. Diese Abschirmung kann eine schnelle Arbeit für die Verwaltung von Schrittmotoren in Ihrem Projekt leisten.
Spezifikation
- Keyestudio CNC-Abschirmung Version 3.0
- GRBL 0.8c kompatibel. (Open-Source-Firmware, die auf einem Arduino UNO läuft und G-Code-Befehle in Schrittsignale umwandelt)
- 4-Achsen-Unterstützung (X, Y, Z , A-Kann X,Y,Z duplizieren oder eine vollständige 4. Achse mit kundenspezifischer Firmware unter Verwendung der Pins D12 und D13 durchführen)
- 2 x Endanschläge für jede Achse (6 insgesamt)
- Spindelfreigabe und -richtung
- Kühlmittelfreigabe

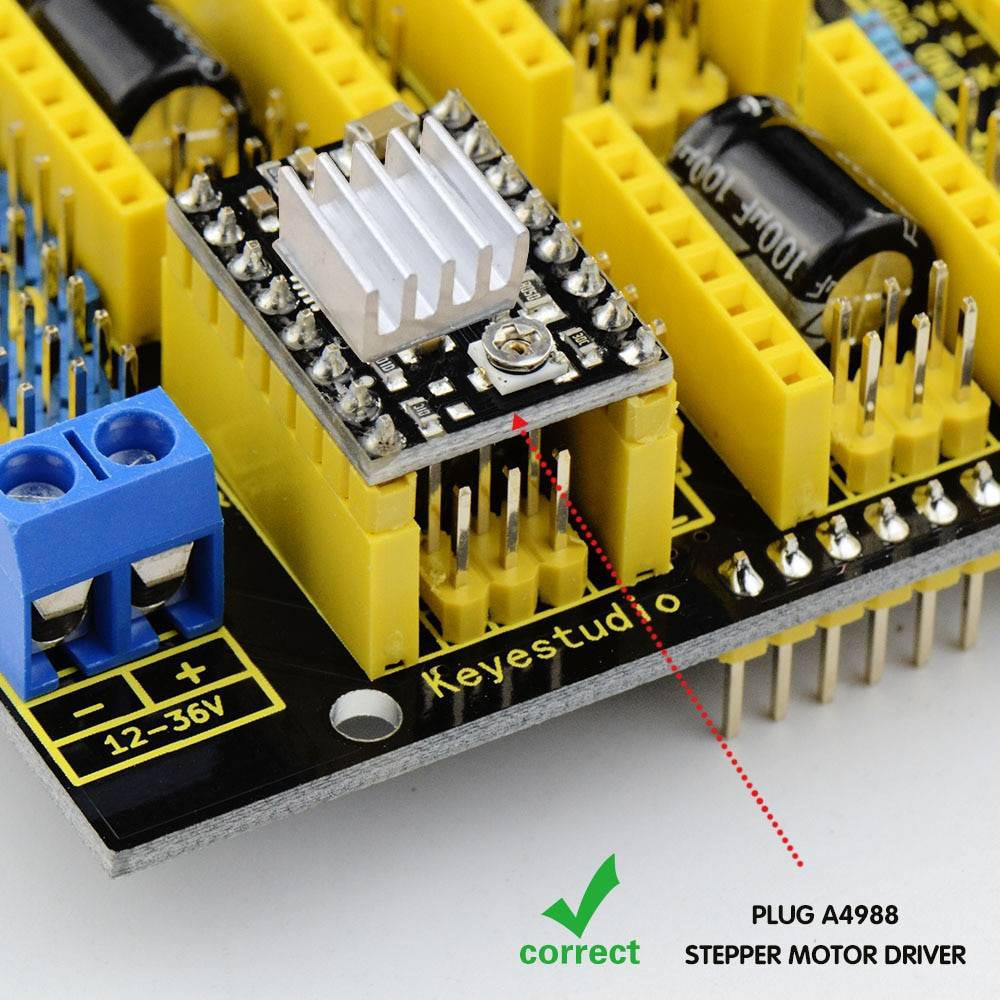

- Verwendet abnehmbare Pololu A4988-kompatible Schritttreiber. (A4988, DRV8825 und andere)
- Jumper zur Einstellung des Micro-Steppings für die Schritttreiber. (Einige Treiber wie der DRV8825 können bis zu 1/32 Mikroschritte )
ausführen. - Kompakte Bauweise.
- Schrittmotoren können mit 4-poligen Molex-Steckverbindern angeschlossen oder eingelötet werden.
- Läuft mit 12V DC.
Kitliste
- 1x CNC-Abschirmung V3.0
- 1x Keyestudio REV4-Karte
- 4x A4988 Fahrer
- 1x USB-Kabel
Stichwörter
Keyestudio, CNC Kit, Arduino, Uno R3, CNC Shield V3 + A4988 / GRBL Compatible
