Beschreibung
Ausführung ohne Brandschutz

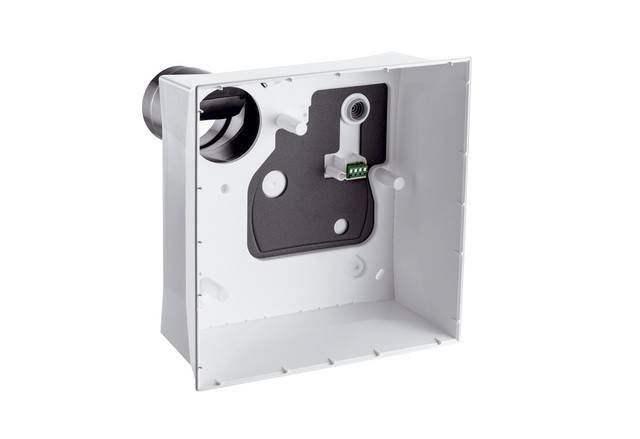

- Aufputzgehäuse mit Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe.
- Selbsttätige Kunststoffrückschlagklappe mit der gleichzeitigen Funktion als Kaltrauchsperre.
Besondere Eigenschaften
- Für Anwendungen nach DIN 18017-3.
Merkmale
- Aufputzgehäuse zur Aufnahme des Ventilatoreinsatz ER EC in Kombination mit den Abdeckungen der ER-A... Reihe.
- Einbau in Bäder, WCs und Wohnungsküchen.
- Wand-/ oder Deckenmontage möglich.
- Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung.
- Elektrischer Anschluss hinten.
- Einfache elektrische Verdrahtung an praktischer Stiftleisten-Klemme.
- Anschlussdurchmesser DN 75/80.
- Kunststoffteile normal entflammbar nach DIN 4102-1 Klasse B 2 (nach EN 13501-1).
- Farbe verkehrsweiß ähnlich RAL 9016.
- Einfache Montage.
- Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.
Artikel:
ER GH AP
- Ausführung: ohne Brandschutz
- Luftrichtung: Entlüftung
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Schutzart: IP X5
- Netzzuleitung: 3/5 x 1,5 mm2
- Einbauort: Wand / Decke
- Einbauart: Aufputz
- Material Gehäuse: ABS-Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 0,62 kg
- Gewicht mit Verpackung: 0,85 kg
- Brandschutz: nein
- Ausblasrichtung: hinten
- Anschlussdurchmesser: 75 mm / 80 mm
- Breite: 276 mm
- Höhe: 276 mm
- Tiefe: 180 mm
- Breite mit Verpackung: 350 mm
- Höhe mit Verpackung: 140 mm
- Tiefe mit Verpackung: 290 mm
