Beschreibung
Pressverbinder Cu, DIN 46267, Teil 1. Technische Daten
Werkstoff: Cu-ETP nach DIN EN 13600
Oberfläche: galvanisch, andere Oberflächen auf Anfrage
für zugentlastete Verbindungen
besonders geeignet für feindrähtige Leiter nach IEC 228
Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 10 mm²
Kennziffer: 6

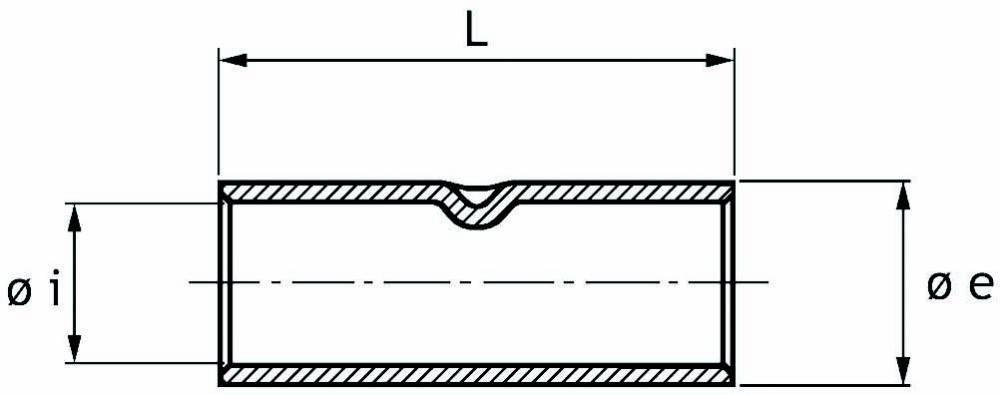

Øi: 4,5
Øe: 6
L: 31
Gewicht per 100 St.~kg: 0,33
Pressung: 7 mm: 1-1
Pressung: 5 mm: 2-2
VE/Stck.: 100
Eigenschaften
- hersteller: Cimco Werkzeuge
- bezeichnung: Pressverbinder 10qmm, Länge 30mm
- typ: 183701
- nennquerschnitt: 10 mm²
- ausführung: DIN-Ausführung
- hülsenform: lang
- geeignet für massive leiter: ja
- geeignet für mehrdrähtige leiter: ja
- geeignet für feindrähtige leiter: ja
- geeignet für hohe temperaturen (bis 650 °c): nein
- geeignet für lackdraht: nein
- geeignet für rundleiter: ja
- geeignet für flachleiter: nein
- werkstoff: Kupfer
- oberflächenschutz: verzinnt
- isolation: ohne
- spannungsreihe: bis 35 kV
- verbindungsart: Stoßverbinder
- anzahl der abzweige: 2
- für zugfeste verbindungen: nein
- Ölstopp/mittelsteg: nein
