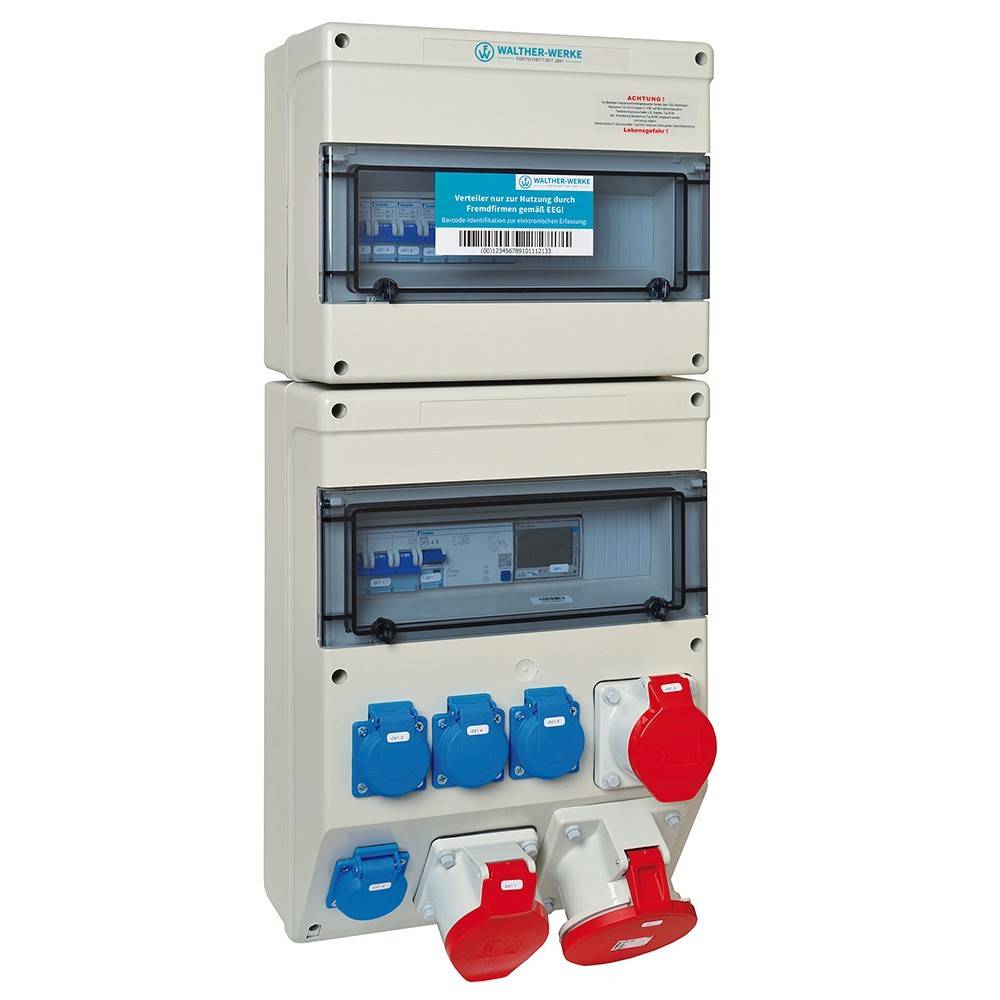

Walther Werke Kunststoff-Steckdosenkombi 689449901

Beschreibung

Walther Kunststoff Steckdosenkombination
nach IEC 61439-Teil 1 und 3

Gehäuse (689) aus silikon- und halogenfreiem PC/ABS
Farbe: ähnlich RAL 7035 - lichtgrau-
Schutzklasse II
Brennbarkeitsklasse V0
Schutzart: IP44
Größe ca.: 655 x 290 x 171mm / H-B-T

Anschluss:
3 Vorprägungen oben und unten M40/M50
1 Klemmsatz K25 10-pol.

Abgänge / Absicherungen:
1 Fehlerstromschutzschalter (RCD) 4-pol. 63/0,03A
1 CEE-Anbaudose 5x63A
1 CEE-Anbaudose 5x32A
mit einem Leitungsschutzschalter (MCB) 3-pol. 32A -C-
1 CEE-Anbaudose 5x16A
mit einem Leitungsschutzschalter (MCB) 3-pol. 16A -C-
4 Schutzkontaktsteckdosen
mit je einem Leitungsschutzschalter (MCB) 1-pol. 16A -C-
1 elektronischer DS-Zähler 4-pol.
MID zertifiziert
mit Modbus RS485 Schnittstelle

Steckdosenkombination nach DIN EN 614 61439:
stückgeprüft
anschlussfertig vorverdrahtet
Bemessungsstrom: 63A
RDF=0,4

Eigenschaften

• hersteller: Walther Werke
• bezeichnung: Kunststoff-Steckdosenkombi 1xRCD,6xMCB,4xSchutz
• typ: 689449901
• cee-steckdose - 16 a: 1x16A5p400V
• cee-steckdose - 32 a: 1x32A5p400V
• cee-steckdose - 63 a: 1x63A5p400V
• cee-steckdose - 125a: ohne
• anzahl der schuko-steckdosen: 4
• absicherung: LS-Schalter
• fehlerstrom-typ: A
• fi-schutzschalter: FI mit IFN 0,03 A (Standard)
• anzahl der leitungsschutzschalter: 6
• werkstoff des gehäuses: Kunststoff
• kontaktmaterial: CuZn
• oberflächenbehandlung kontakte: unbehandelt
• einspeisung/anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
• durchmesser kabeleinführung: M40
• art des netzanschlusses: sonstige
• handhabung: Wandmontage
• schutzart (ip): IP44
• militärausführung: nein
• farbe: grau
• höhe: 655 mm
• breite: 290 mm
• tiefe: 171 mm
