Überblick
1 x 230 V/AC
1 x 3 V/AC, 6 V/AC, 9 V/AC, 12 V/AC, 15 V/AC, 18 V/AC, 21 V/AC, 24 V/AC, 27 V/AC, 30 V/AC
3 A

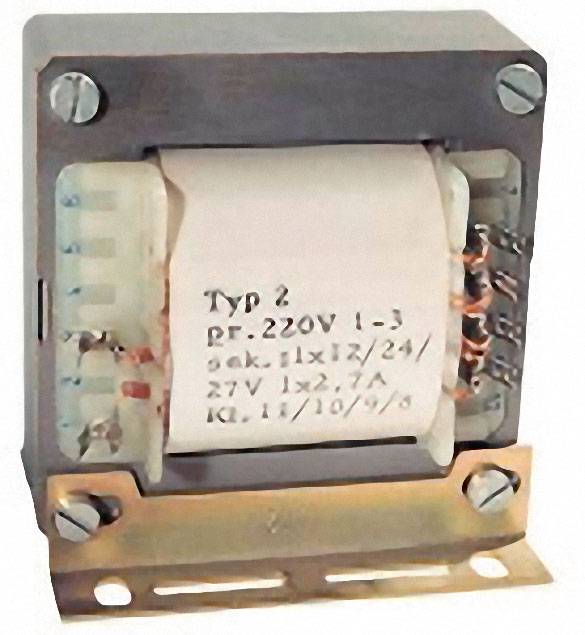

Block TE 138 Trenntransformator 1 x 230 V/AC 1 x 3 V/AC, 6 V/AC, 9 V/AC, 12 V/AC, 15 V/AC, 18 V/AC, 21 V/AC, 24 V/AC, 27 V/AC, 30 V/AC 3 A
Produktbeschreibung
Beschreibung
Die Transformatoren dieser Baureihe sind für die Bemessungsspannung von 230 V ausgelegt. Im Ausgang besitzen die Transformatoren 2 Wicklungen mit Anzapfungen. Durch entsprechende Verschaltung lassen sich Spannungen von 3 - 30 V/AC realisieren.
Die Sekundärwicklung der Transformatoren dieser Baureihe sind für jeweils einen maximalen Ausgangsstrom ausgelegt. Es ist darauf zu achten, dass dieser Strom im Betrieb nicht überschritten wird. Bei Benutzung mehrer Wicklungen darf aus jeder Teilwicklung der angegebene Bemessungsausgangsstrom entnommen werden. Durch die Parallelschaltung der Ausgangswicklung kann der Strom der Ausgangsseite verdoppelt werden. Es sind dann aber nur Ausgangsspannungen von 3 - 15 V/AC möglich.
