Beschreibung

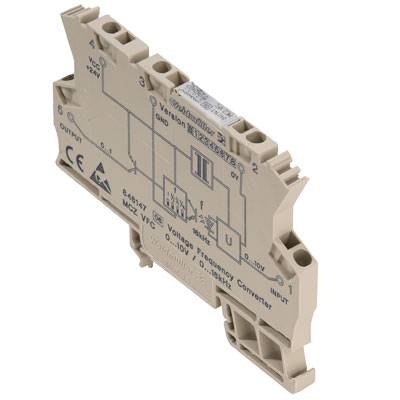

Dc/F-Wandler. MCZ-SERIES, DC/f-Wandler, f=: 0...1/ 4/ 8/ 16 kHz. Die Signalwandler MCZ VFC, WAS/WAZ4/5 zur Übertragung, Trennung und Wandlung analoger DC-Spannungen sind optional in den Baubreiten 6 mm (MCZ), 12,5 mm (WAS/WAZ4) oder 17,5 mm (WAS/WAZ5) ausgeführt. Eingangs- und Ausgangskreis sowie Spannungsversorgung sind vollständig galvanisch getrennt. Das Eingangssignal wird in einen DC Strom/- Spannungwert (WAS/WAZ) oder in eine proportionale Frequenz (MCZ VFC) von 0...1/4/8/16Khz gewandelt. Die Signalwandler der WAVESERIES werden wahlweise mit einer Grenzfrequenz von 10 Hz (WAS/WAZ4) oder 20 kHz (WAS/WAZ5) angeboten. Über steckbare Brücken ZQV4N (MCZ) bzw. ZQV 2,5N (WAS/WAZ) kann die 24 VDC Versorgungsspannung modulseitig querverbunden werden.
