Benning Messadapter EV 3-2

Überblick

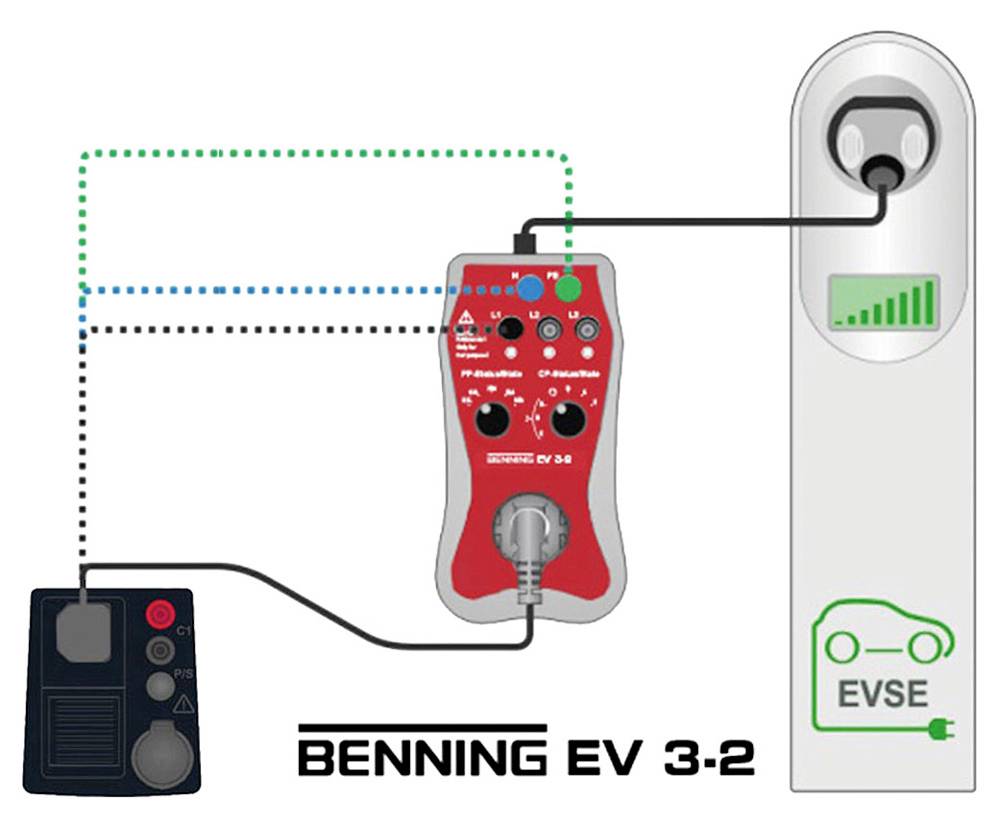

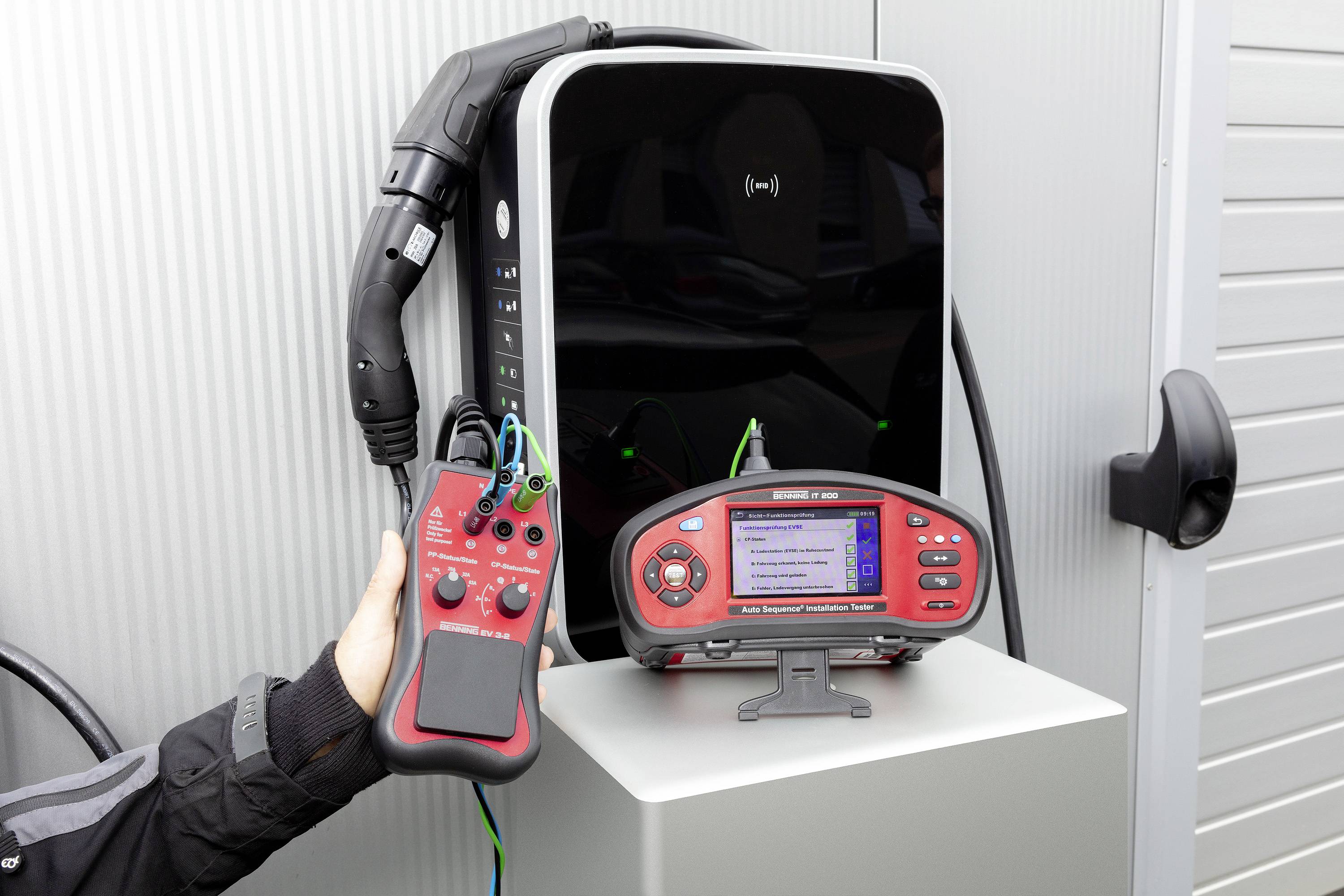

Benning EV 3-2. Der Prüfadapter ermöglicht mit dem Installationsprüfgerät BENNING IT 200/BENNING IT 130 die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 und DIN VDE 0105-100 durchzuführen. Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Ermöglicht die sichere Kontaktierung des Installationsprüfgerätes mit der Ladestation. Simuliert für die Ladestation ein Elektrofahrzeug mit unterschiedlichen Zuständen. Drehschalter Proximity Pilot PP (Kabelsimulation): Simulation unterschiedlicher Strombelastbarkeiten (Kodierungen) der Ladekabel. Drehschalter Control Pilot CP (Fahrzeugsimulation): Simulation unterschiedlicher Fahrzeugzustände, wie A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), D (laden mit Belüftung) und E (Kurzschluss zwischen CP-PE). Separate Phasenanzeigen (L1/L2/L3) durch drei LEDs sobald Ladestation Energie bereitste

Beschreibung

• hersteller: Benning
• bezeichnung: Messadapter Prfg. EVSE-Ladestat.
• typ: EV 3-2
• art des adapters: elektrisch
• verwendbar mit einem multimeter: nein
• verwendbar mit einem stromzange: nein
• verwendbar mit einem prüfgerät für geräte: nein
• verwendbar mit einem installationstester: ja
• verwendbar mit einem erdungsmesser: nein
• verwendbar mit einem maschinentester: nein
• verwendbar mit einem leistungsanalysator: nein
• verwendbar mit einem prozesskalibrator: nein
• verwendbar mit einem messgerät für umwelteinflüsse: nein
• verwendbar mit einem scopemeter: nein
• verwendbar mit einer wärmebildkamera: nein
• verwendbar mit einem schwingungsmesser: nein
• verwendbar mit einem ultraschall-lecksucher: nein
• verwendbar mit lasergeräten: nein
• geeignet für e-mobility-test: ja
• geeignet für photovoltaik-test: nein
• messkreiskategorie: CAT II
• max. spannung messkreiskategorie: 300 V
• steckverbindertyp eingang: Commander-Prüfstecker
• steckverbindertyp ausgang: Typ 2 Stecker
• max. eingangsspannung: 430 V
• max. ausgangsspannung: 430 V
• max. eingangsstrom: 40 A
• max. ausgangsstrom: 40 A
• schutzart (ip): IP40
• mit koffer/tasche: ja
• verschmutzungsgrad: 2
• betriebstemperatur: 0..40 °C
• länge: 175 mm
• breite: 300 mm
• höhe: 125 mm
