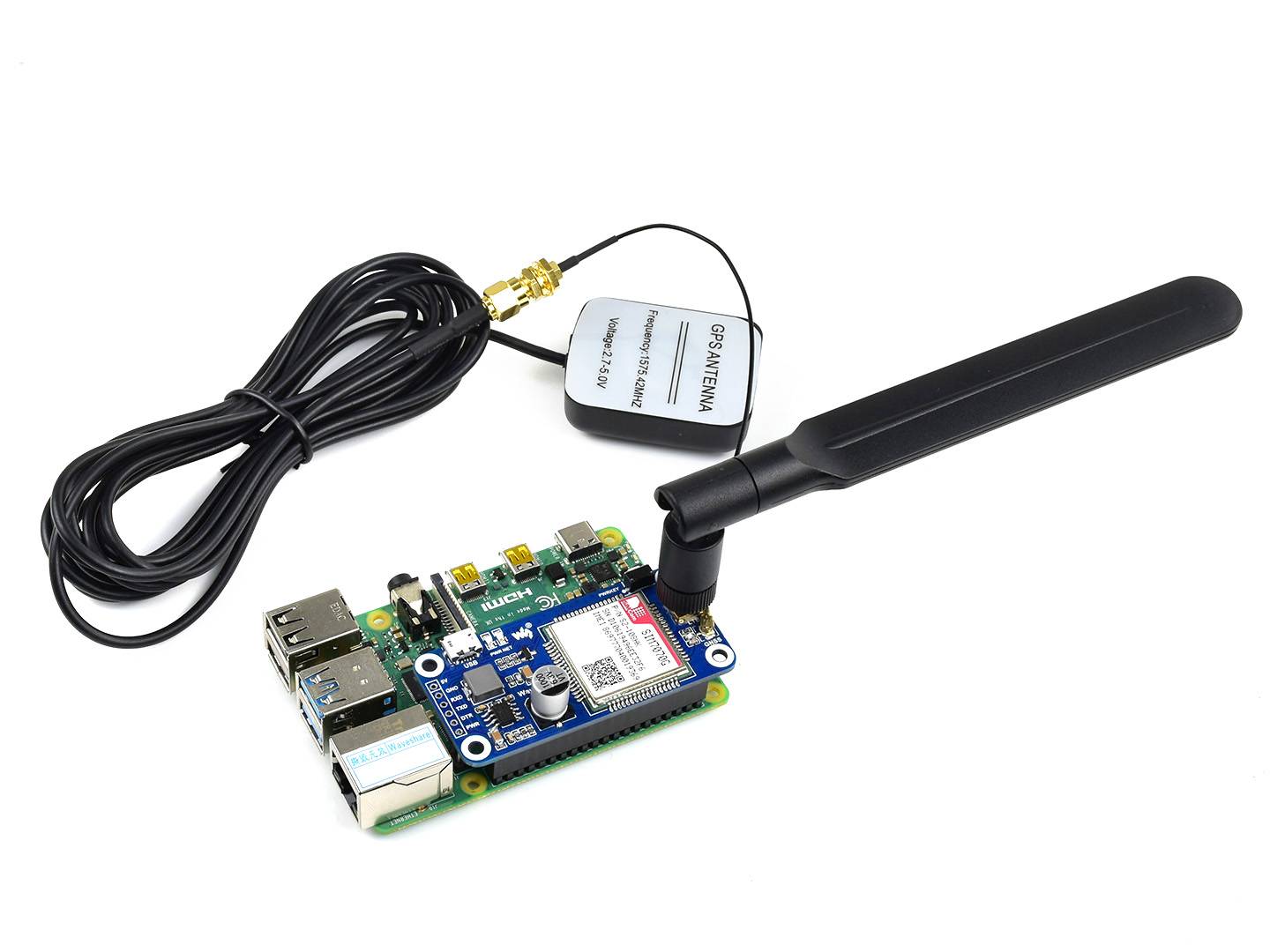

WaveShare SIM7070G NB-IoT / Cat-M / GPRS / GNSS HAT for Raspberry Pi, global band support

Überblick

WaveShare,SIM7070G NB-IoT / Cat-M / GPRS / GNSS HAT,Raspberry Pi,global band support

Beschreibung

Verboten durch den Modulhersteller SIMCOM ist es uns nicht gestattet, dieses Produkt in die folgenden Länder/Regionen zu liefern oder technischen Support zu leisten: Iran, Nordkorea, Kuba, Sudan, Syrien.

Die SIM7080X- und SIM7070X-Serien können nicht gleichzeitig mit Mobilfunknetz und GPS verbunden werden.

• SIM7070G NB-IoT / Cat-M / GPRS HAT für Raspberry Pi, globale Bandunterstützung, mit GNSS-Positionierung


• NB-IoT / Cat-M / GPRS / GNSS HAT


• Schmalbandiges zellulares IoT-Kommunikationsmodul mit niedriger Leistung für Raspberry Pi


• Basierend auf SIM7070G, globale Bandunterstützung

Dies ist ein Telekommunikations-HAT für Raspberry Pi, der globale Bänder von NB-IoT, Cat-M und GPRS, sowie GNSS-Positionierung unterstützt. Aufgrund seiner Vorteile wie geringe Größe, geringe Verzögerung und große Reichweite ist es die ideale Wahl für IoT-Anwendungen wie z.B. intelligente Instrumente, Asset-Tracking, Fernüberwachung, E-Health und so weiter.

Im Vergleich zu SIM7080G unterstützt dieses Modul auch GPRS(2G); im Vergleich zu SIM7000C/E ist es aufgrund der Unterstützung globaler Bänder generischer.

Merkmale auf einen Blick

• Standard Raspberry Pi 40PIN GPIO-Erweiterungsheader, unterstützt Boards der Serie Raspberry Pi


• Unterstützt Kommunikationsprotokolle wie TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT


• Unterstützt GNSS-Positionierung(GPS, BeiDou, GLONASS, Galileo)


• Bord-USB-Schnittstelle, um AT-Befehle zu testen, GPS-Positionsdaten zu erhalten und so weiter


• Breakout-UART-Steuerpins, zur Verbindung mit Host-Karten wie Arduino/STM32


• SIM-Kartensteckplatz, unterstützt NUR 1,8V-SIM-Karte(3V-SIM-Karte ist nicht verfügbar)


• 2x LED-Anzeigen, einfache Überwachung des Arbeitsstatus


• Baudrate: 300~3686400 bps


• Gemeinsame Baudrate Auto-Negotiation: 9600/19200/38400/57600/115200 bps


• Kommt mit Entwicklungsressourcen und Handbuch(Beispiele für Raspberry Pi/Arduino/STM32)

1. Kompatibel mit Platten der Serie Raspberry Pi


2. Globale Bandunterstützung von NB-IoT/Cat-M/2G


3. NB-IoT:B1/B2/B3/B4/B5/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85Cat-M:B1/B2/B3/B4/B5/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85GSM/GPRS/EDGE: 850/900/1800/1900MHz


4. Wolkenkommunikation


5. Unterstützt Kommunikationsprotokolle einschließlich TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT


6. GNSS-Positionierung


7. Unterstützt GPS, BeiDou, GLONASS, Galileo-Positionierung

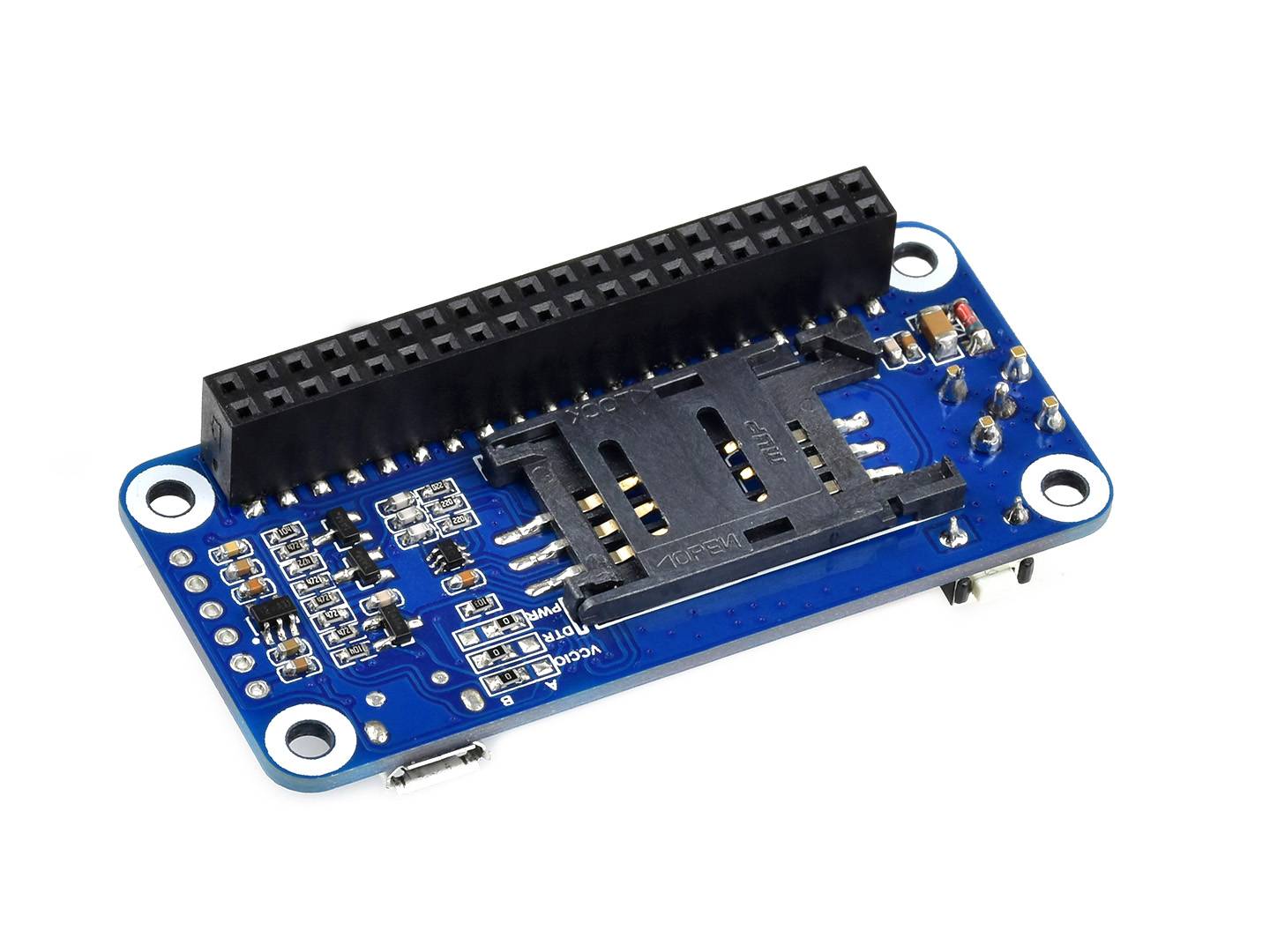

Was ist an Bord

1. SIM7070G


2. MP1482 Leistungschip


3. RT9193-33 Leistungschip


4. Raspberry Pi GPIO-Header zur Verbindung mit Raspberry Pi


5. USB-Schnittstelle zum Testen von AT-Befehlen, Abrufen von GPS-Positionsdaten usw.


6. SIM7070G Steuerungsschnittstelle zur Verbindung mit Host-Karten wie Arduino/STM32


7. SIM-Kartensteckplatz unterstützt NUR 1,8V-SIM-Karte


8. GNSS-Antennenanschluss


9. LTE-Antennenanschluss


10. Modul-Leistungsschlüssel


11. Netzwerkstatus-Indikator


12. Leistungsindikator


13. Betriebsspannungsauswahl A: IO-Pegel als 5V einstellen B: IO-Pegel als 3,3V einstellen(Standard)


14. DTR-Auswahl A: DTR ist mit P26 verbunden B: DTR ist getrennt(Standard)


15. PWR-Auswahl A: DWR ist an P4 angeschlossen(Standard) B: DWR ist an die Stromversorgung angeschlossen

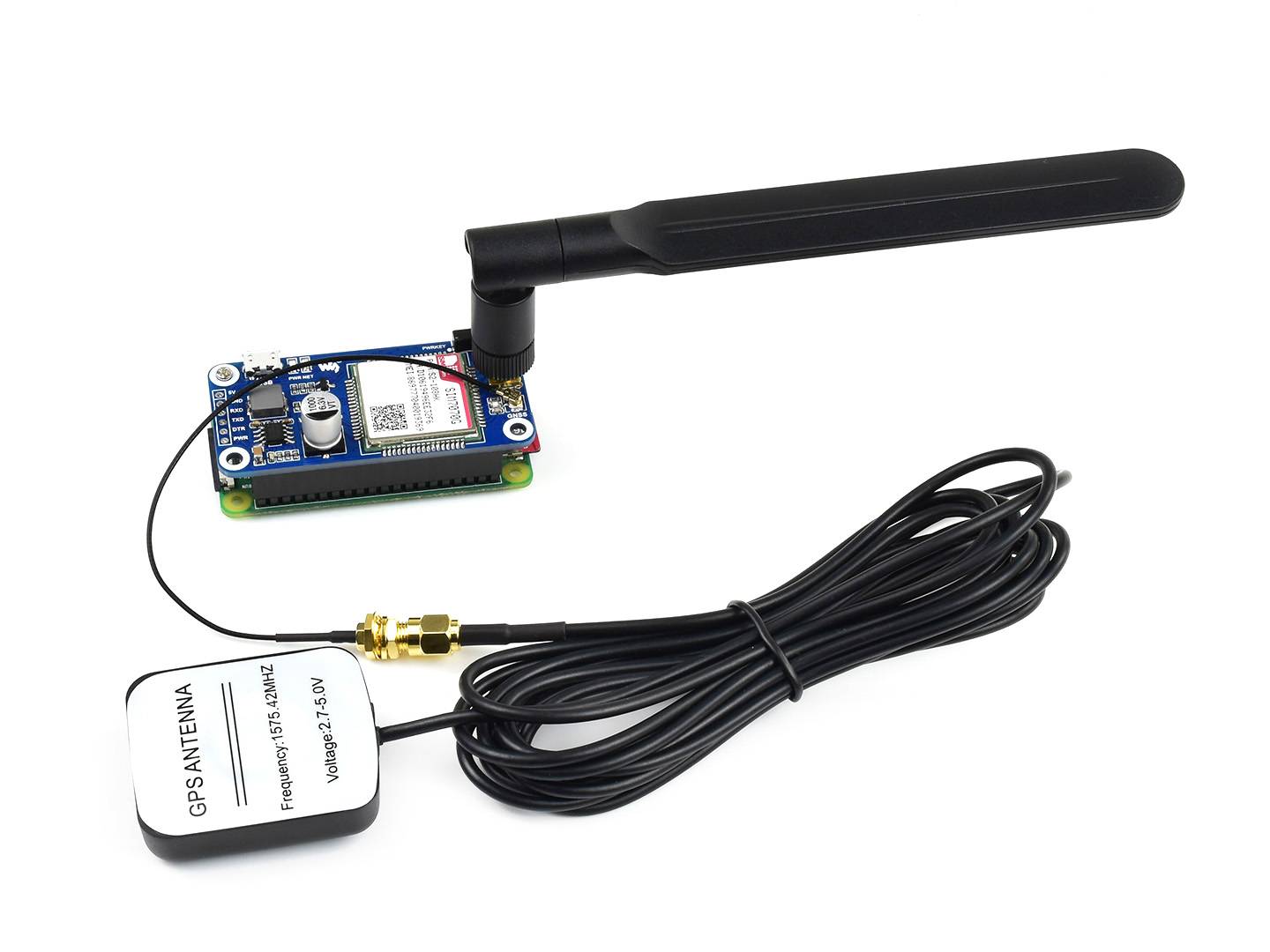

Lieferumfang

1. SIM7070G Kat-M/NB-IoT/GPRS HAT x1


2. LTE-Antenne x1


3. GPS Externe Antenne(B) x1


4. USB-A auf Micro-B-Kabel x1


5. Ausgleichspaket x1
