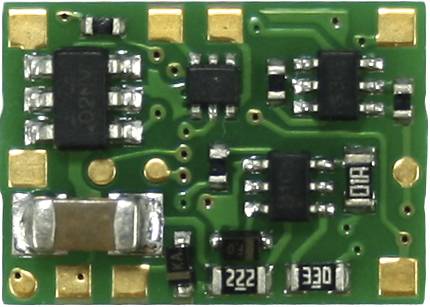

TAMS Elektronik 42-01180-01 Funktionsdecoder Baustein, ohne Kabel, ohne Stecker

Überblick

4 Funktionsausgänge
Function Mapping entsprechend RCN-227
Für alle Nenngrößen empfohlen

Beschreibung

Kleiner Funktionsdecoder mit 4 Ausgängen, z.B. zum Schalten der richtungsabhängigen Beleuchtung und der Innenbeleuchtung von Steuerwagen.

Effekte der Schaltausgänge:
Fahrtrichtungsabhängiges Schalten
Rangierlicht
Blinken und Wechselblinken, Blinkfrequenz separat einstellbar für jeden Ausgang
invertiertes Schalten
Dimmen
Kicken
Programmierung für Consist-Betrieb
Programmierung für Analogbetrieb

Eigenschaften

Für alle Nenngrößen empfohlen
4 Funktionsausgänge
Function Mapping entsprechend RCN-227
Formate DCC + MM
Programmierung: DCC: CVs, POM | MM: Register
Adressumfang: DCC: 10.239 | MM: 255
Anzahl Fahrstufen (DCC): 14, 28 oder 128
Mit RailCom
Automatische Analogerkennung
Spannungsversorgung: 12 – 24 V Digitalpannung oder max. 18 V analoge Gleichspannung
Function mapping entsprechend RCN-227
F-Tasten: DCC: F0 - F28 | MM: F0 - F4
Effekte der Schaltausgänge: Invertieren, Blinken, Dimmen, Kicken
Anschluss Stützkondensator: (100-470 µF, min. 25 V)
Max. Strom pro Ausgang [mA]: AUX1-2: 300, AUX3-4: 100

Lieferumfang

• FD-R Basic.3
• Anleitung

Stichwörter

04260069823859, TAMS Elektronik, 42-01180-01, A0-61
