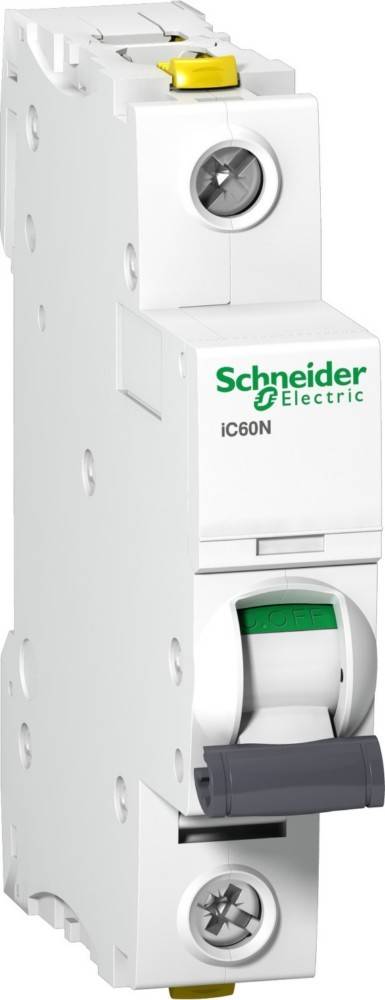

Schneider Electric LS-Schalter A9F03106

Überblick

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 6A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes

Beschreibung

• hersteller: Schneider Electric
• bezeichnung: LS-Schalter 1P 6A B IC60N
• typ: A9F03106
• einbautiefe: 44,5 mm
• auslösecharakteristik: B
• polzahl (gesamt): 1
• anzahl der abgesicherten pole: 1
• bemessungsstrom: 6 A
• bemessungsspannung: 230 V
• bemessungsisolationsspannung ui: 500 V
• bemessungsstoßspannungsfestigkeit uimp: 6 kV
• bemessungsschaltvermögen icn nach en 60898 bei 230 v: 6 kA
• spannungsart: AC/DC
• bemessungsschaltvermögen icu nach iec 60947-2 bei 230 v: 10 kA
• frequenz: 50..60 Hz
• verlustleistung: 1,3 W
• energiebegrenzungsklasse: 3
• unterputzmontage: nein
• mitschaltender neutralleiter: nein
• Überspannungskategorie: 4
• verschmutzungsgrad: 3
• zusatzeinrichtungen möglich: ja
• breite in teilungseinheiten: 1
• schutzart (ip): IP20
• umgebungstemperatur während des betriebs: -35..70 °C
• anschließbarer leiterquerschnitt mehrdrähtig: 1..16 mm²
• anschließbarer leiterquerschnitt eindrähtig: 1..25 mm²
• explosionsgeschützt: nein

Eigenschaften

Schneider Electric A9F03106. Nennstrom: 6 A, Nennspannung: 133 V. Schutzschaltertyp: Miniatur-Leistungsschalter, Schaltleistung: 10000 A, Internationale Schutzart (IP-Code): IP20. Breite: 18 mm, Tiefe: 78,5 mm, Höhe: 91 mm
