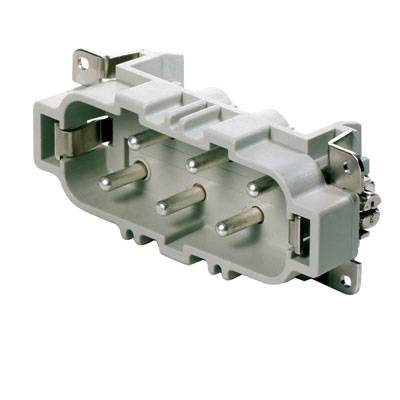

Weidmüller 1498700000 Stifteinsatz RockStar® HDC HSB 6 + PE Schrauben 1St.
Weidmüller 1498700000 Stifteinsatz RockStar® HDC HSB 6 + PE Schrauben 1St.
voelkner - direkt günstiger
Stück
auf Lager
Lieferzeit : 6-8 Tage
Alle Preise inkl. MwSt.
Stück
auf Lager
Lieferzeit : 6-8 Tage
Alle Preise inkl. MwSt.

Alles auf einen Klick

Produktdaten

Überblick

HDC HSB 6 MS

Beschreibung

Stifteinsatz. HDC - Einsatz, Stift, 400 V, 35 A, Polzahl: 6, Schraubanschluss, Baugröße: 6. Mit der HSB Serie realisieren Anwender 35 A gleichzeitig über jeden Kontakt. Die Montage erfolgt mit Schraubanschluss, was zu einer sicheren und zuverlässigen Verbindung führt. Die Leiteranschlussebene ist als Schraubelement ausgelegt. Alle Schraubanschlusselemente sind mit einer Drahtschutzfeder ausgestattet. Polzahl: 12, Bemessungsstrom: 35 A, Bemessungsspannung: 400 V, Nennspannung nach UL/CSA: 600 V AC/DC, Schraubanschluss.

Stichwörter

4008190035136, Weidmüller, 1498700000, HDC HSB 6 MS, Laststeckverbinder, Multicorsteckverbinder

Downloads
Datenblatt (Version 1)
Datenblatt (Version 1)
Datenblatt (Version 1)
Art.-Nr.:
A75484
Hersteller-Nr.:
1498700000
EAN:
4008190035136

Technische Daten

Nettogewicht: 82 g
Grenztemperatur: -40 °C ... 125 °C
Isolationswiderstand: 1010 Ω
Verschmutzungsgrad: 3
Breite: 34 mm
Höhe: 34 mm
Tiefe: 84,5 mm
Länge Sockel: 84,5 mm
Baugröße: 6
Baureihe: HSB
Bemessungsspannung (DIN EN 61984): 400 V
Bemessungsspannung nach UL/CSA: 600 V AC/DC
Bemessungsstoßspannung (DIN EN 61984): 6 kV
Bemessungsstrom (DIN EN 61984): 35 A
Brennbarkeitsklasse nach UL 94: V-0
Durchgangswiderstand: ≤ 2mΩ
Isolierstoff: PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
Isolierstoffgruppe: IIIa
Steckzyklen Ag: ≥ 500
Anschlussart PE: Schraubanschluss
Leiteranschlussquerschnitt AWG (PE), max.: AWG 10
Leiteranschlussquerschnitt AWG (PE), min.: AWG 20
Abisolierlänge Bemessungsanschluss: 11 mm
Abisolierlänge PE-Anschluss: 10 mm
Anzugsdrehmoment max. PE-Anschluß: 2,5 Nm
Anzugsdrehmoment min. PE-Anschluß: 2 Nm
Befestigungsschraube: M 5
Klingenmaß Kreuzschlitz: Gr. PZ2
Klingenmaß Schlitz (PE-Anschluss): 1 x 5,5
Oberfläche: Silber passiviert
Werkstoff: Kupferlegierung
Klingenmaß Schlitz (Schraubanschluss): SD 0,8 x 4,0
Höhe Stecker: 34 mm
Kategorie:
Stifteinsatz
Serie:
RockStar® HDC HSB
Besonderheiten:
mit Kupferlegierung
Anschluss:
Schrauben
Gesamtpolzahl:
6 + PE
Leiterquerschnitt (max.):
6 mm²
Polzahl:
6
Leiterquerschnitt (min.):
0.5 mm²
Produkt-Art:
Stifteinsatz
Voreilender Kontakt (PE):
Ja
