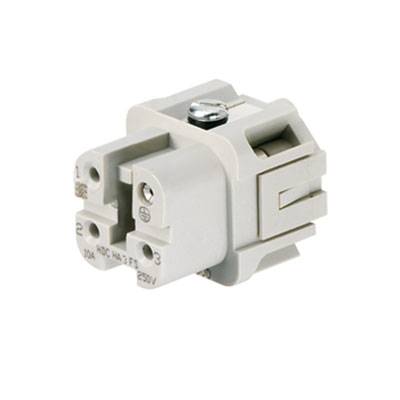

Weidmüller 1498200000 Buchseneinsatz RockStar® HDC HA 3 + PE Schrauben 1St.
Weidmüller 1498200000 Buchseneinsatz RockStar® HDC HA 3 + PE Schrauben 1St.
voelkner - direkt günstiger
Stück
auf Lager
Lieferzeit : 9-13 Tage
Alle Preise inkl. MwSt.
Stück
auf Lager
Lieferzeit : 9-13 Tage
Alle Preise inkl. MwSt.

Alles auf einen Klick

Produktdaten

Überblick

HDC HA 3 FS

Beschreibung

Buchseneinsatz. HDC - Einsatz, Buchse, 250 V, 22 A, Polzahl: 3, Schraubanschluss, Baugröße: 1. Die kleine und schmale HA Serie kommt überall zum Einsatz, wo das Raumangebot begrenzt ist. Die Leiteranschlussebene ist als Schraubelement ausgelegt. Polzahl: 3 - 4, Bemessungsstrom: 16 / 22 A, Bemessungsspannung: 250 V, Nennspannung nach UL/CSA: 600 V AC/DC, Schraubanschluss.

Stichwörter

4008190176556, Weidmüller, 1498200000, HDC HA 3 FS, Laststeckverbinder, Multicorsteckverbinder

Downloads
Datenblatt (Version 1)
Art.-Nr.:
A75485
Hersteller-Nr.:
1498200000
EAN:
4008190176556

Technische Daten

Nettogewicht: 21 g
Grenztemperatur: -40 °C ... 125 °C
Isolationswiderstand: 1010 Ω
Verschmutzungsgrad: 3
Breite: 21 mm
Höhe: 36,5 mm
Tiefe: 21 mm
Baugröße: 1
Baureihe: HA
Bemessungsspannung (DIN EN 61984): 400 V
Bemessungsspannung nach UL/CSA: 600 V AC/DC
Bemessungsstoßspannung (DIN EN 61984): 4 kV
Bemessungsstrom (DIN EN 61984): 16 A
Brennbarkeitsklasse nach UL 94: V-0
Durchgangswiderstand: ≤ 2mΩ
Isolierstoff: PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
Isolierstoffgruppe: IIIa
Steckzyklen Ag: ≥ 500
Anschlussart PE: Schraubanschluss
Leiteranschlussquerschnitt AWG (PE), max.: AWG 14
Leiteranschlussquerschnitt AWG (PE), min.: AWG 20
Abisolierlänge Bemessungsanschluss: 15 mm
Abisolierlänge PE-Anschluss: 15 mm
Anzugsdrehmoment max. PE-Anschluß: 0,5 Nm
Befestigungsschraube: M 3
Klingenmaß Schlitz (PE-Anschluss): SD 0,6 x 3,5
Oberfläche: Silber passiviert
Werkstoff: Kupferlegierung
Klingenmaß Schlitz (Schraubanschluss): SD 0,6 x 3,5
Kategorie:
Buchseneinsatz
Serie:
RockStar® HDC HA
Besonderheiten:
mit Kupferlegierung
Anschluss:
Schrauben
Gesamtpolzahl:
3 + PE
Leiterquerschnitt (max.):
2.5 mm²
Polzahl:
3
Leiterquerschnitt (min.):
0.5 mm²
Produkt-Art:
Buchseneinsatz
Voreilender Kontakt (PE):
Ja
