Beschreibung
Drehstrom-Ausführung
- Axial-Wandeinbauventilator für Unterputz-Installation, in Drehstromausführung.
Kurzbeschreibung
- Zur Unterputzmontage.
- Einbau in jeder Lage möglich.
- Wandhülse aus verzinktem Stahlblech.
- 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
- Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857.
- Thermischer Überlastungsschutz serienmäßig.
- Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
- Hoher lüftungsseitiger Wirkungsgrad.
- Niedriges Betriebsgeräusch.
- Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
- Ventilatoren sind wartungsfrei.
Förderrichtung
- Die Förderrichtung ist gekennzeichnet.
- Standard Abluftbetrieb, Förderrichtung über Motor saugend.
Drehstrommotor
- Typenreihe DZF.
- Asynchronmotor.
- Bemessungsspannung 400 V, 50 Hz.
- Schutzart IP 55. Ausnahme DZF ... D IP 54.
- Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
- Reversierbar.
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
- Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D.
- Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
- Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
Elektrischer Anschluss
- An Klemmleiste im Abschlussdeckel des Motors.
Sicherheitshinweise
- Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.
Artikel:
DZF 40/4 B
- Ausführung: Wandhülse
- Fördervolumen: 4200 m3/h
- FördervolumenNenn: 2640 m3/h / im opt. Wirkungsgrad
- Druck pfs, Nenn: 87 Pa - im opt. Wirkungsgrad
- Drehzahl nNenn: 1440 1/min - im opt. Wirkungsgrad
- Drehzahl: 1454 1/min
- Laufradtyp: axial
- Drehzahlsteuerbar: ja
- Reversierbarkeit: ja
- Spannungsart: Drehstrom
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 230 W / im opt. Wirkungsgrad
- INenn: 0,6 A / im opt. Wirkungsgrad
- IMax: 0,75 A
- Schutzart: IP 55
- Wärmeklasse: B
- Netzzuleitung: 7 / 1,5 mm2
- Einbauort: Wand / Decke
- Einbauart: Unterputz
- Einbaulage: waagerecht / senkrecht
- Material: Stahlblech, verzinkt
- Farbe: silber
- Gewicht: 13,02 kg
- Gewicht mit Verpackung: 14,58 kg

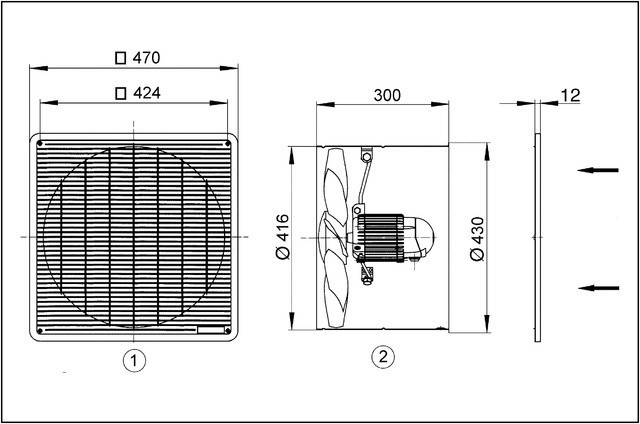

- Nennweite: 400 mm
- Breite: 470 mm
- Höhe: 470 mm
- Tiefe: 300 mm
- Breite mit Verpackung: 490 mm
- Höhe mit Verpackung: 490 mm
- Tiefe mit Verpackung: 345 mm
- Fördermitteltemperatur bei Nennstrom: 60 °C
- Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
- Gesamteffizienz e: 32,4 %
- Messkategorie: A
- Effizienzkategorie: statisch
- Effizienzgrad N: 42,7
- VSD erforderlich: nein
- Herstellungsjahr: siehe Typenschild
- Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
- PBEP / FördervolumenBEP / Pfs, BEP: 0,231 kW / 3060 m3/h / 88 Pa
- nBEP: 1445 1/min
- spezifisches Verhältnis: ca. 1
- Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
- Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
- Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter.
- SchallleistungspegelLWA7: 81 dB(A)
- Verschlussklappe: ohne
