Beschreibung
<
p>
Drehstrom-Ausführung<
/p>
<
p>

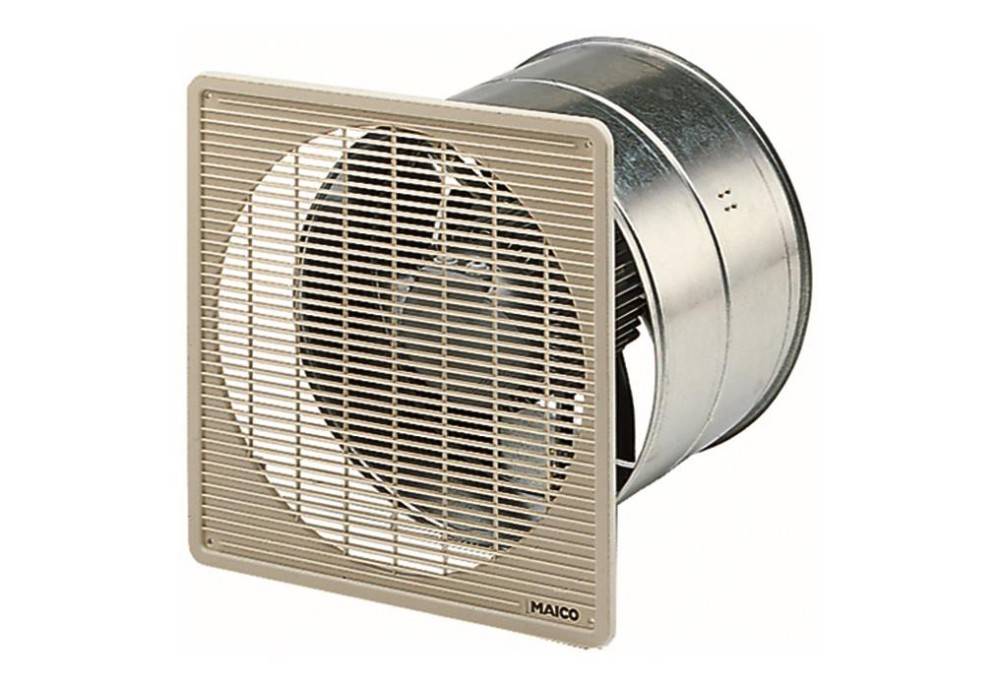

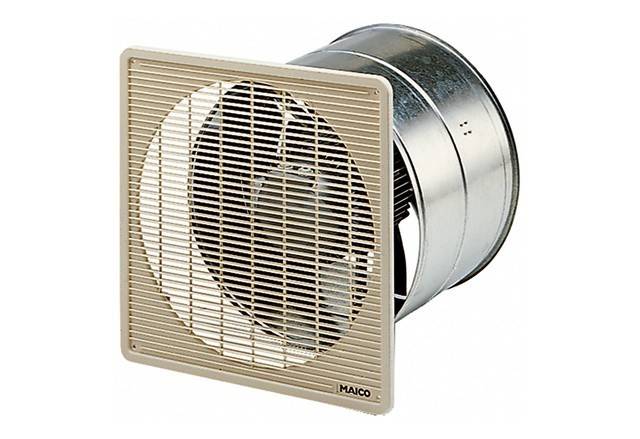

- Axial-Wandeinbauventilator für Unterputz-Installation, in Drehstromausführung.<
/p>
<
p>
<
/p>
<
p>
Kurzbeschreibung<
/p>
<
p>
- Zur Unterputzmontage.<
/p>
<
p>
- Einbau in jeder Lage möglich.<
/p>
<
p>
- Wandhülse aus verzinktem Stahlblech.<
/p>
<
p>
- 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.<
/p>
<
p>
- Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857.<
/p>
<
p>
- Thermischer Überlastungsschutz serienmäßig.<
/p>
<
p>
- Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.<
/p>
<
p>
- Hoher lüftungsseitiger Wirkungsgrad.<
/p>
<
p>
- Niedriges Betriebsgeräusch.<
/p>
<
p>
- Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.<
/p>
<
p>
- Ventilatoren sind wartungsfrei.<
/p>
<
p>
<
/p>
<
p>
Förderrichtung<
/p>
<
p>
- Die Förderrichtung ist gekennzeichnet.<
/p>
<
p>
- Standard Abluftbetrieb, Förderrichtung über Motor saugend.<
/p>
<
p>
<
/p>
<
p>
Drehstrommotor<
/p>
<
p>
- Typenreihe DZF.<
/p>
<
p>
- Asynchronmotor.<
/p>
<
p>
- Bemessungsspannung 400 V, 50 Hz.<
/p>
<
p>
- Schutzart IP 55. Ausnahme DZF ... D IP 54.<
/p>
<
p>
- Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.<
/p>
<
p>
- Reversierbar.<
/p>
<
p>
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.<
/p>
<
p>
- Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D.<
/p>
<
p>
- Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.<
/p>
<
p>
- Nicht zur Förderung wasserdampfgesättigter Luft geeignet.<
/p>
<
p>
<
/p>
<
p>

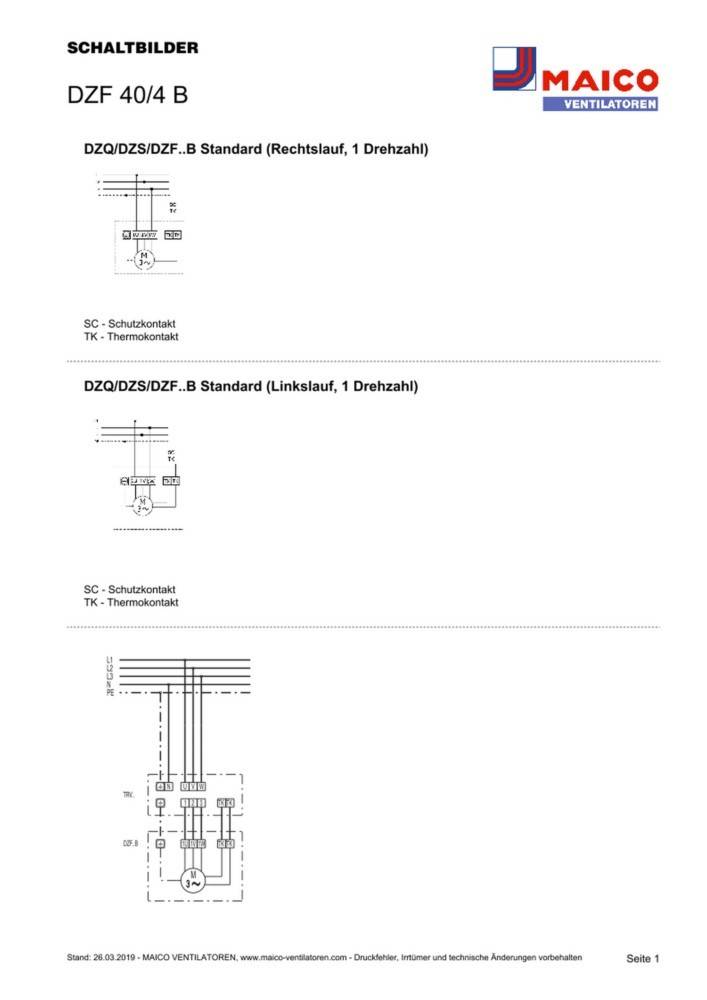

Elektrischer Anschluss<
/p>
<
p>
- An Klemmleiste im Abschlussdeckel des Motors.<
/p>
<
p>
<
/p>
<
p>
Sicherheitshinweise<
/p>
<
p>
- Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
DZF 40/4 B<
/p>
<
p>
- Ausführung: Wandhülse<
/p>
<
p>
- Fördervolumen: 4200 m3/h<
/p>
<
p>
- FördervolumenNenn: 2640 m3/h / im opt. Wirkungsgrad<
/p>
<
p>
- Druck pfs, Nenn: 87 Pa - im opt. Wirkungsgrad<
/p>
<
p>
- Drehzahl nNenn: 1440 1/min - im opt. Wirkungsgrad<
/p>
<
p>
- Drehzahl: 1454 1/min<
/p>
<
p>
- Laufradtyp: axial<
/p>
<
p>
- Drehzahlsteuerbar: ja<
/p>
<
p>
- Reversierbarkeit: ja<
/p>
<
p>
- Spannungsart: Drehstrom<
/p>
<
p>
- Bemessungsspannung: 400 V<
/p>
<
p>
- Netzfrequenz: 50 Hz<
/p>
<
p>
- Nennleistung: 230 W / im opt. Wirkungsgrad<
/p>
<
p>
- INenn: 0,6 A / im opt. Wirkungsgrad<
/p>
<
p>
- IMax: 0,75 A<
/p>
<
p>
- Schutzart: IP 55<
/p>
<
p>
- Wärmeklasse: B<
/p>
<
p>
- Netzzuleitung: 7 / 1,5 mm2<
/p>
<
p>
- Einbauort: Wand / Decke<
/p>
<
p>
- Einbauart: Unterputz<
/p>
<
p>
- Einbaulage: waagerecht / senkrecht<
/p>
<
p>
- Material: Stahlblech, verzinkt<
/p>
<
p>
- Farbe: silber<
/p>
<
p>
- Gewicht: 13,02 kg<
/p>
<
p>
- Gewicht mit Verpackung: 14,58 kg<
/p>
<
p>
- Nennweite: 400 mm<
/p>
<
p>
- Breite: 470 mm<
/p>
<
p>
- Höhe: 470 mm<
/p>
<
p>
- Tiefe: 300 mm<
/p>
<
p>
- Breite mit Verpackung: 490 mm<
/p>
<
p>
- Höhe mit Verpackung: 490 mm<
/p>
<
p>
- Tiefe mit Verpackung: 345 mm<
/p>
<
p>
- Fördermitteltemperatur bei Nennstrom: 60 °C<
/p>
<
p>
- Fördermitteltemperatur bei IMax: -20 °C bis 60 °C<
/p>
<
p>
- Gesamteffizienz e: 32,4 %<
/p>
<
p>
- Messkategorie: A<
/p>
<
p>
- Effizienzkategorie: statisch<
/p>
<
p>
- Effizienzgrad N: 42,7<
/p>
<
p>
- VSD erforderlich: nein<
/p>
<
p>
- Herstellungsjahr: siehe Typenschild<
/p>
<
p>
- Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen<
/p>
<
p>
- PBEP / FördervolumenBEP / Pfs, BEP: 0,231 kW / 3060 m3/h / 88 Pa<
/p>
<
p>
- nBEP: 1445 1/min<
/p>
<
p>
- spezifisches Verhältnis: ca. 1<
/p>
<
p>
- Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung<
/p>
<
p>
- Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung<
/p>
<
p>
- Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter.<
/p>
<
p>
- SchallleistungspegelLWA7: 81 dB(A)<
/p>
<
p>
- Verschlussklappe: ohne<
/p>
