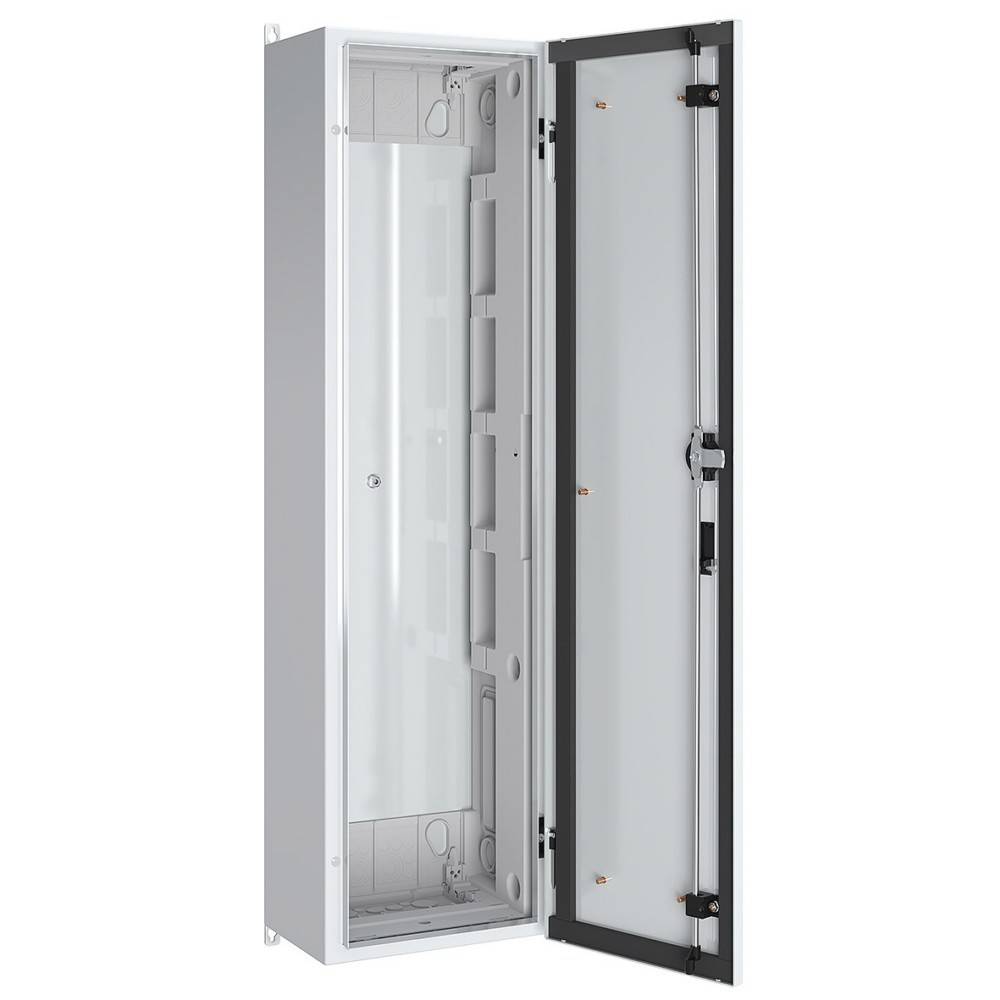

ABN Wandgehäuse SE17

Beschreibung

Wandgehäuse,225mm tief,geerdet K,Außenmaße BxHxT (mm) 300 x1100 x225,Breite 1,Höhe 7,PLE 84,Wandgehäuse,225mm tief,Schutzklasse II (Baureihe SP),Schutzklasse I (Baureihe SE),Schutzart: IP54,Für Geräte bis 400A,MontageAufputz mitAußenbefestigung,Breiten: 300,550,800,1050,1300?mm,Höhen: 500,650,800,950,1100,1250,1400mm,Tiefe: 225?mm,Farbe: RAL 9016 (verkehrsweiß),Platzeinheiten: 36 bis 540,Material: 1,5mm (Tür 2mm) Stahlblech,pulverbeschichtet,Beidseitig vorgeprägt für Gehäuseverbindung M6,Leitungseinführungen 2K-Membranflansch unten und oben je 35 xpro Feld,Kombinierbar waagerecht und senkrecht,TürAufliegend,rechts oder linksAnschlagbar,mit Öffnungswinkel 270°,3 mm-Doppelbart-Verschluss mit 3-Punkt-Stangenverschluss,Vorbereitet für den Einbau von standardisierten ModulbausätzenAuf,NT-Trägerprofilen oder für durchgehende Montageplatten,DIN EN 61439-1 (VDE0660 Teil 600-1),

Eigenschaften

• hersteller: ABN
• bezeichnung: Wandgehäuse geerdet IP54
• typ: SE17
• montageart: Aufputz
• art der abdeckung: Tür
• ausführung deckel: ohne
• art der tür: Einzel
• transparenter deckel/tür: nein
• mit schloss: nein
• nennstrom (in): 400 A
• höhe: 1102 mm
• breite: 300 mm
• tiefe: 225 mm
• einbautiefe: 190 mm
• innentiefe: 170 mm
• materialstärke gehäuse: 1,5 mm
• materialstärke tür/deckel: 2 mm
• farbe: weiß
• ral-nummer: 9016
• anzahl der module: 1
• anzahl der reihen: 1
• breite in teilungseinheiten: 12
• anzahl der Öffnungen für flanschplatten: 2
• anbaumöglichkeit: ja
• anzahl der leitungseinführungen: 80
• werkstoff des gehäuses: Stahlblech/Kunststoff
• oberflächenschutz: pulverbeschichtet
• mit montageplatte: nein
• geeignet für außengebrauch: nein
• geeignet für blitzschutz: ja
• schutzart (ip): IP54
• schutzart (nema): sonstige
• schutzklasse: I
• schlagfestigkeit: IK09
• funktionserhalt: ohne
• deckel mit Überdruckentlastung: nein
