Beschreibung
Das Überwachungsrelais WU dienen der Überwachung von Über- oder Unterspannung. Über den frontseitigen Wahlschalter wird zwischen Über- oder Unterspannung mit oder ohne Speicherfunktion gewählt. Der Einstellbereich liegt bei UC 20...80V. Wenn die überwachte Spannung im Überspannungsbetrieb den Schwellwert für eine längere als die frontseitig eingestellte Dauer überschreitet, öffnet das Ausgangsrelais Sobald die Spannung unter den Schwellwert minus der Hysterese sinkt, schliesst das Relais sofort wieder. Wenn die überwachte Spannung im Unterspannungsbetrieb den Schwellwert für eine längere als die frontseitig eingestellte Dauer unterschreitet, öffnet das Ausgangsrelais. Sobald die Spannung über den Schwellwert plus der Hysterese steigt, schliesst das Relais sofort wieder. Zulassungen: UL und CSA.
Eigenschaften
- hersteller: Eberle Controls
- bezeichnung: Spannungswächter UC15-100V 50/60Hz 8A
- typ: WU 80
- ausführung des elektrischen anschlusses: Schraubanschluss
- mit abnehmbaren klemmen: nein
- externe stromversorgung erforderlich: ja
- spannungsart der versorgungsspannung: AC/DC
- versorgungsspannung bei ac 50 hz: 24..48 V
- versorgungsspannung bei ac 60 hz: 24..48 V
- versorgungsspannung bei dc: 24..48 V
- spannungsmessbereich 1: 20..80 V
- spannungsart des messbereichs: AC/DC
- 1-phasen-unterspannung möglich: ja
- 3-phasen-unterspannung möglich: nein
- 1-phasen-Überspannung möglich: ja
- 3-phasen-Überspannung möglich: nein
- 1-phasen-fenster möglich: nein
- 3-phasen-fenster möglich: nein
- enthält funktion gleichspannung-unterspannung: ja
- enthält funktion gleichspannung-Überspannung: ja
- enthält funktion gleichspannung-fenster: nein
- min. einstellbare ansprechverzögerungszeit: 0,1 s
- max. zulässige ansprechverzögerungszeit: 10 s
- anzahl der kontakte als wechsler: 1
- spannungsart der betriebsspannung: AC/DC
- betriebsspannung bei ac 50 hz: 24..48 V
- betriebsspannung bei ac 60 hz: 24..48 V
- betriebsspannung bei dc: 24..48 V
- bemessungsschaltstrom: 5 A

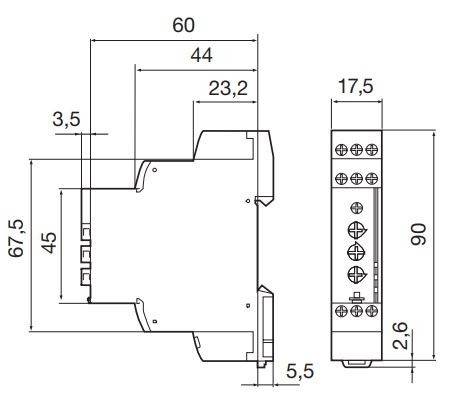

- breite: 45429 mm
- höhe: 90 mm
- tiefe: 63,5 mm
Stichwörter
Eberle Controls, Überwachungs-Relais, elektrische Größen
