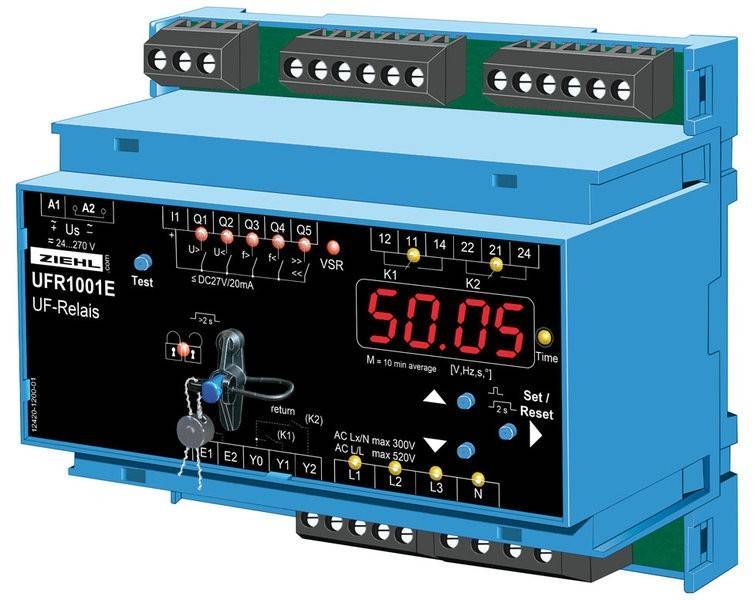

ABN Netz-u.Anlagenschutz DNFUE10

Beschreibung

Netz- undAnlagenschutz nach,VDE-AR-N 4105 ZIEHL: UFR 1001E

Eigenschaften

• hersteller: ABN
• bezeichnung: Netz-u.Anlagenschutz
• typ: DNFUE10
• ausführung des elektrischen anschlusses: Schraubanschluss
• mit abnehmbaren klemmen: ja
• externe stromversorgung erforderlich: ja
• spannungsart der versorgungsspannung: AC/DC
• versorgungsspannung bei ac 50 hz: 24..270 V
• versorgungsspannung bei ac 60 hz: 24..270 V
• versorgungsspannung bei dc: 20,4..297 V
• spannungsmessbereich 1: 15..520 V
• spannungsmessbereich 2: 15..520 V
• spannungsart des messbereichs: AC/DC
• ansprechwert spannung: 1..180 V
• 1-phasen-unterspannung möglich: ja
• 3-phasen-unterspannung möglich: ja
• 1-phasen-Überspannung möglich: ja
• 3-phasen-Überspannung möglich: ja
• 1-phasen-fenster möglich: ja
• 3-phasen-fenster möglich: ja
• enthält funktion gleichspannung-unterspannung: ja
• enthält funktion gleichspannung-Überspannung: ja
• enthält funktion gleichspannung-fenster: ja
• min. einstellbare ansprechverzögerungszeit: 0,05 s
• max. zulässige ansprechverzögerungszeit: 300 s
• min. einstellbare rückfallverzögerungszeit: 3 s
• max. zulässige rückfallverzögerungszeit: 240 s
• anzahl der kontakte als schließer: 1
• anzahl der kontakte als wechsler: 1
• spannungsart der betriebsspannung: AC
• betriebsspannung bei ac 50 hz: 20,4..297 V
• betriebsspannung bei ac 60 hz: 24..270 V
• betriebsspannung bei dc: 24..270 V
• bemessungsschaltstrom: 0,2 A
• breite: 105 mm
• höhe: 90 mm
• tiefe: 69 mm

Stichwörter

ABN, Überwachungs-Relais, elektrische Größen
