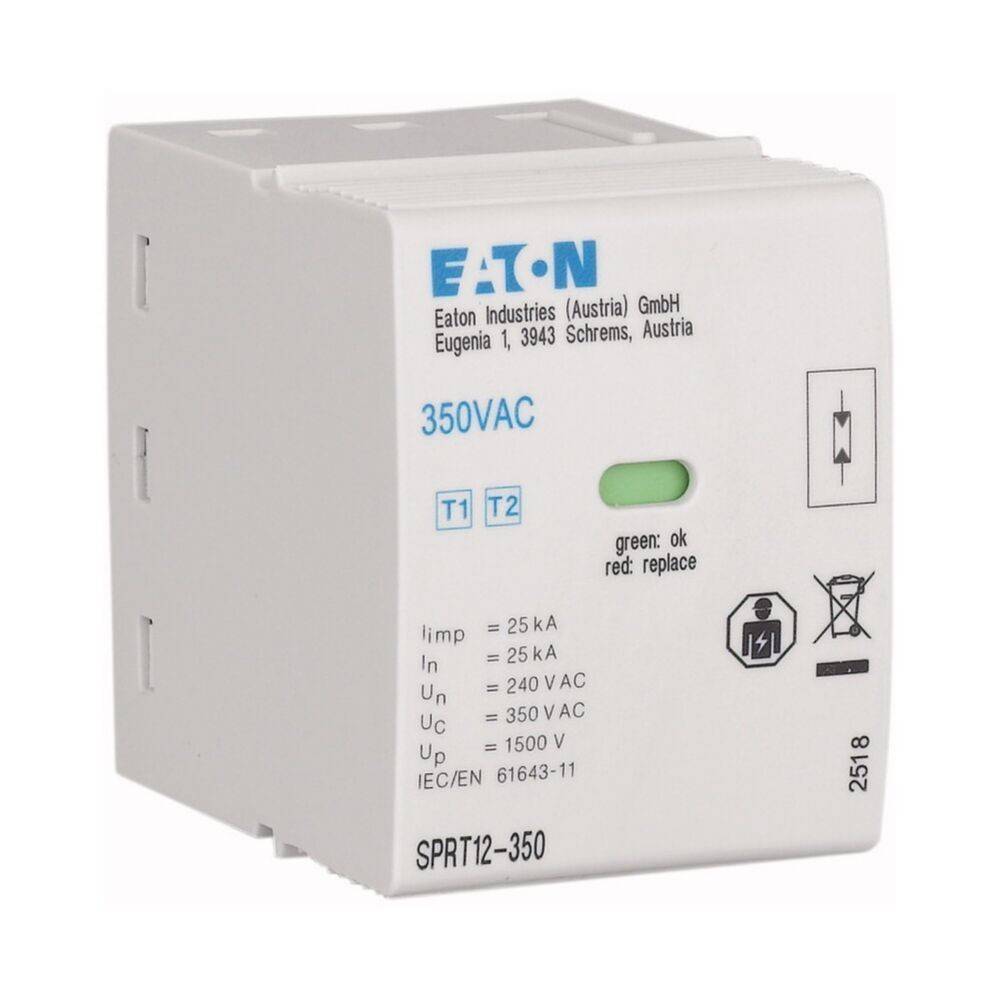

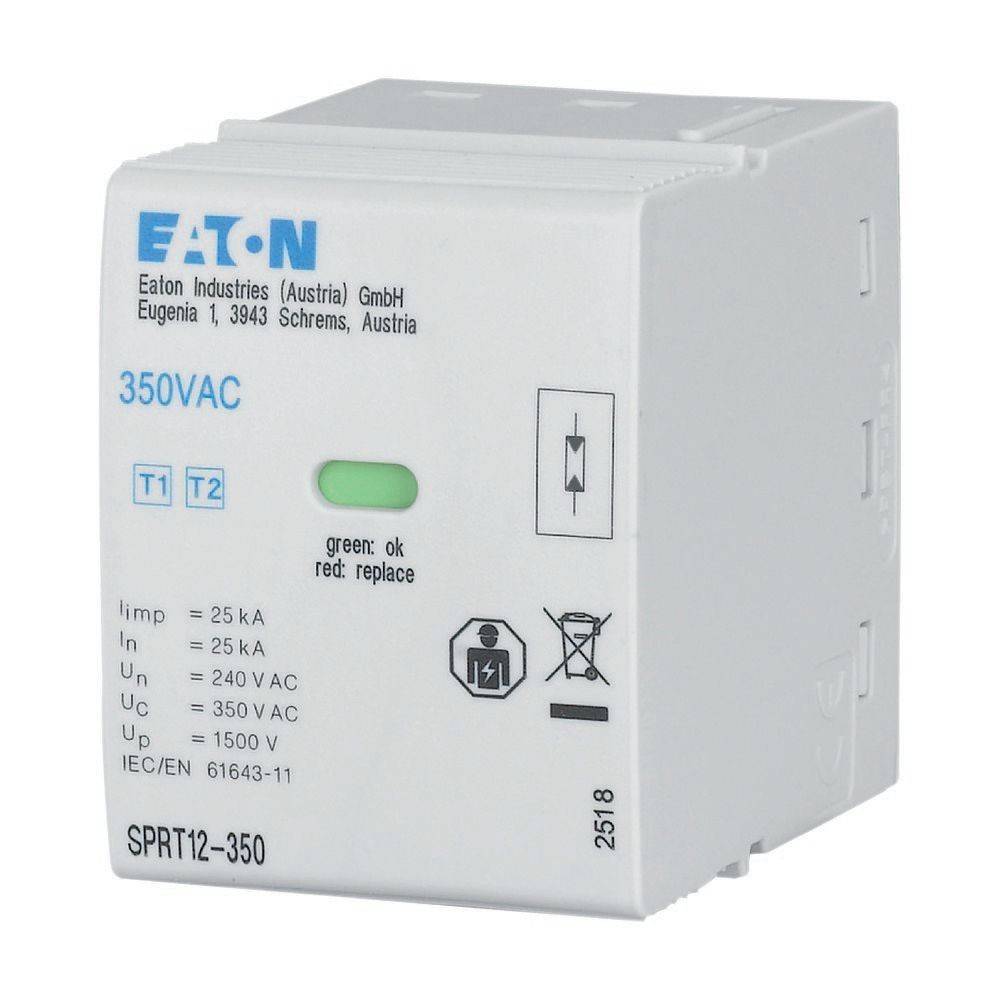

Eaton Überspannungs-Schutzmodul SPRT12-350

Beschreibung

Schütz-Modul, Typ 1 wie in EN 61643-11 angegeben, Funkenstrecke.

Eigenschaften

• hersteller: Eaton
• bezeichnung: Überspannungs-Schutzmodul Einsatz SPRT12 L
• typ: SPRT12-350
• netzform dc: nein
• netzform it: nein
• netzform tn: ja
• netzform tn-c: nein
• netzform tn-c-s: nein
• netzform tn-s: nein
• netzform tt: nein
• netzform sonstige: nein
• blitzstoßstrom (10/350 µs): 25 kA
• höchste dauerspannung ac: 350 V
• höchste dauerspannung dc: 0 V
• nennspannung ac: 240 V
• nennspannung dc: 0 V
• max. pv-spannung: 0 V
• schutzpegel: 1,5 kV
• schutzpegel l-n: 1,5 kV
• schutzpegel l-pe: 0 kV
• schutzpegel n-pe: 0 kV
• schutzpegel (dc+ - dc-): 0 kV
• schutzpegel (dc+/dc- - pe): 0 kV
• folgestromlöschfähigkeit: 50 kA
• spezifische energie (w/r): 160 kJ/Ohm
• max. Überstromschutzeinrichtung stichverdrahtung (sicherung): 0 A
• max. Überstromschutzeinrichtung v-verdrahtung (sicherung): 315 A
• montageart: auf Basiselement
• baugröße: 2 TE
• max. leiterquerschnitt starr (ein-/mehrdrähtig): 0 mm²
• max. leiterquerschnitt flexibel (feindrähtig): 0 mm²
• fernsignalisierung: nein
• signalisierung am gerät: optisch
• prüfklasse: Typ 1 und 2
• integrierte vorsicherung: nein
• energetisch koordinierte schutzwirkung zum endgerät: ja
• spannungsschaltende funkenstreckentechnologie: nein
• Überstromgeschützter spannungsabgriff: nein
• schutzart (ip): IP20
