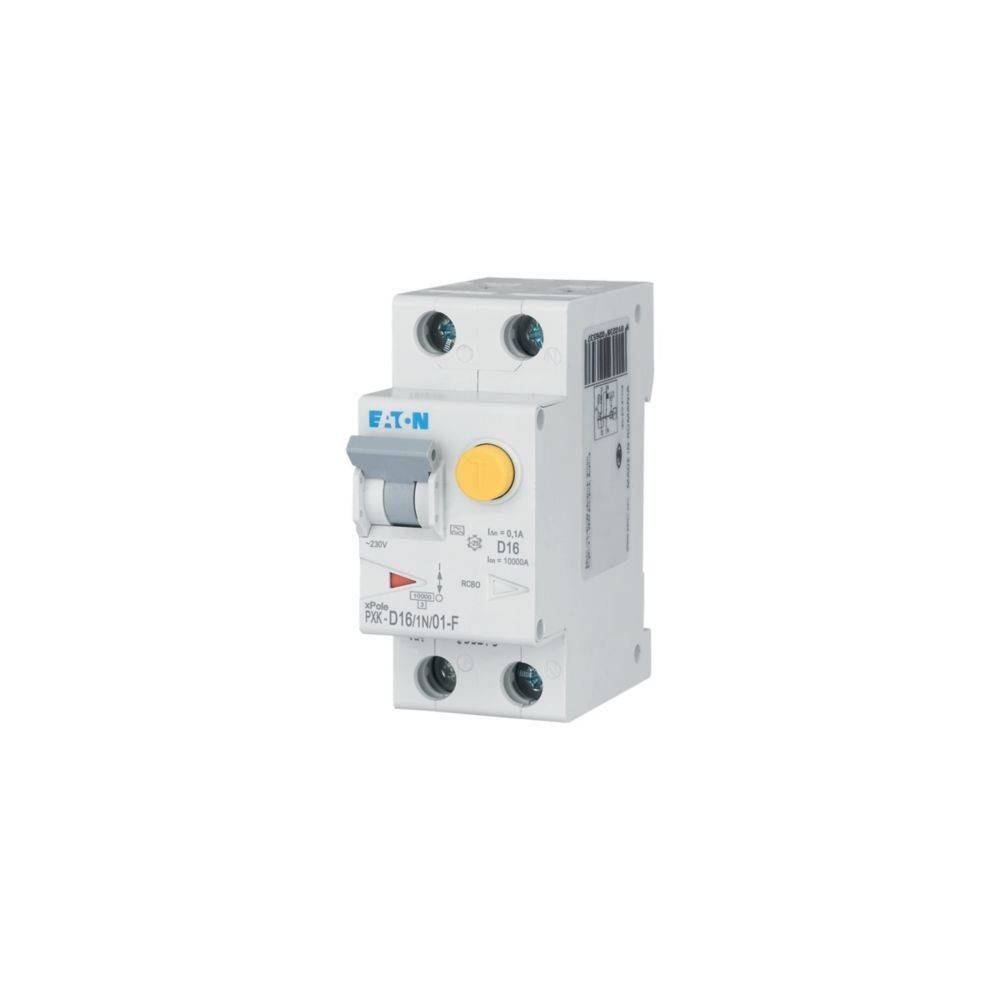

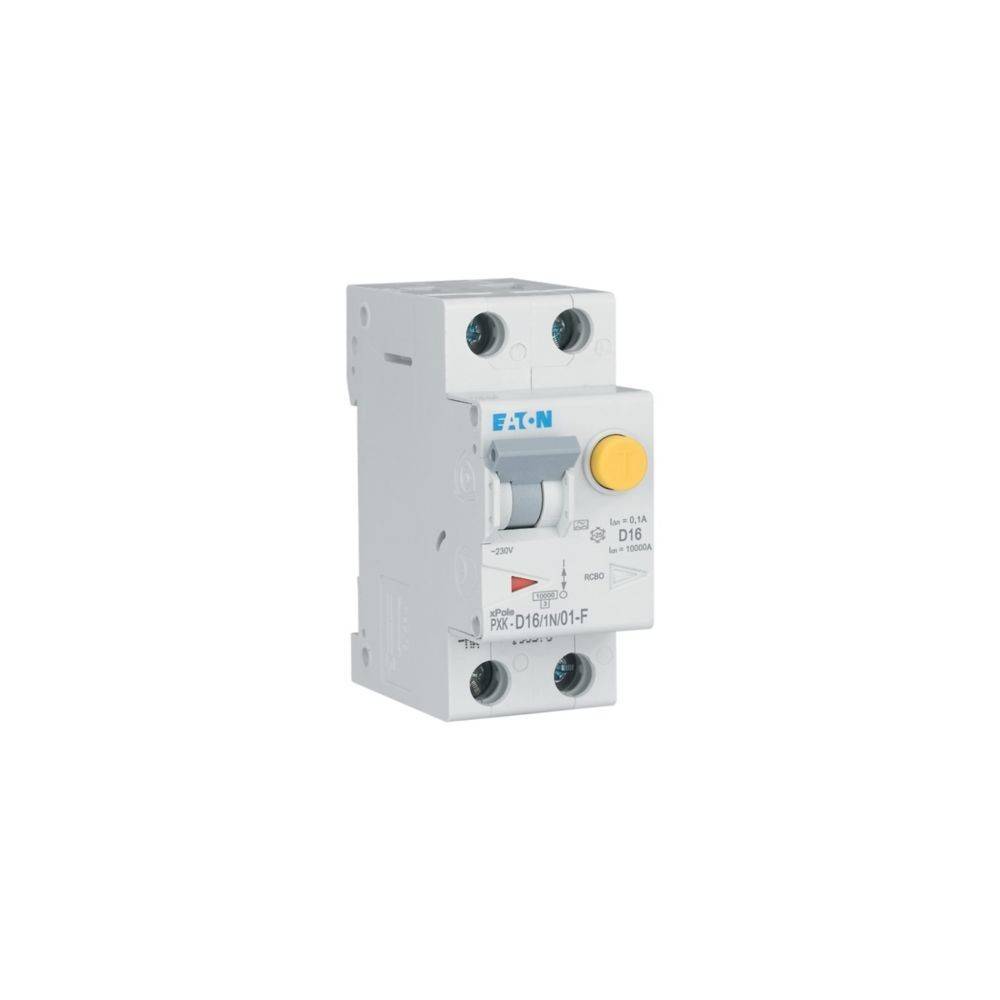

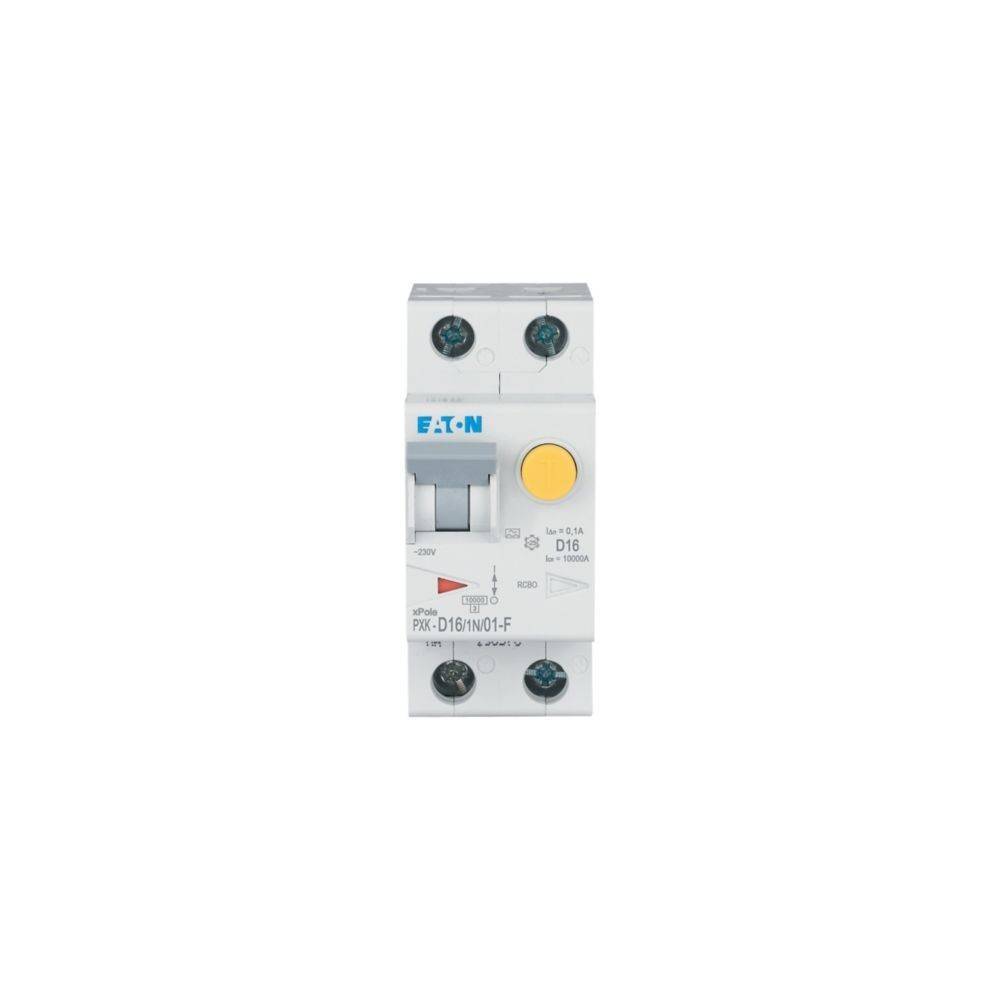

Eaton FI/LS Kombination PXK-D16/1N/01-F

Überblick

Hochwertiger Fehlerstromschutzschalter/Leitungsschutzschalter mit Überlastschutz, unabhängig von der Netzspannung; Kontaktstellungsanzeige rot/grün; Klemmenschutz für hinteren Stecker; tristabiler Gleitverschluss ermöglicht den Ausbau aus einer bestehenden Gehäusebaugruppe; umfassendes Zubehör kann nachgerüstet werden; Vielzahl von Bemessungsfehlerströmen; Bemessungsbetriebsströme bis 40 A; Auslösecharakteristiken: B, C, D; Bemessungsschaltvermögen 10 kA; geeignet für den Einsatz im Freien (Baustrom- und Freiluftverteiler) bis -25 °C

Beschreibung

• hersteller: Eaton
• bezeichnung: FI/LS Kombination 16 A, 100 mA, D
• typ: PXK-D16/1N/01-F
• polzahl (gesamt): 2
• anzahl der abgesicherten pole: 1
• bemessungsspannung: 240 V
• bemessungsisolationsspannung ui: 440 V
• bemessungsstoßspannungsfestigkeit uimp: 4 kV
• bemessungsstrom: 16 A
• bemessungsfehlerstrom: 0,1 A
• fehlerstrom-typ: A
• energiebegrenzungsklasse: 3
• bemessungsabschaltvermögen nach en 61009: 10 kA
• bemessungsabschaltvermögen nach iec 60947-2: 0 kA
• bemessungsschaltvermögen icn nach en 61009-1: 10 kA
• abschaltcharakteristik: unverzögert
• stoßstromfestigkeit: 3 kA
• spannungsart: AC
• frequenz: 50 Hz
• auslösecharakteristik: D
• mitschaltender neutralleiter: ja
• mit verriegelungsvorrichtung: nein
• Überspannungskategorie: 3
• verschmutzungsgrad: 2
• umgebungstemperatur während des betriebs: -25..40 °C
• breite in teilungseinheiten: 2
• einbautiefe: 75,5 mm
• unterputzmontage: nein
• fehlauslöseschutz: ja
• schutzart (ip): IP20
• anschließbarer leiterquerschnitt eindrähtig: 1..25 mm²
• anschließbarer leiterquerschnitt mehrdrähtig: 1..25 mm²
