Beschreibung

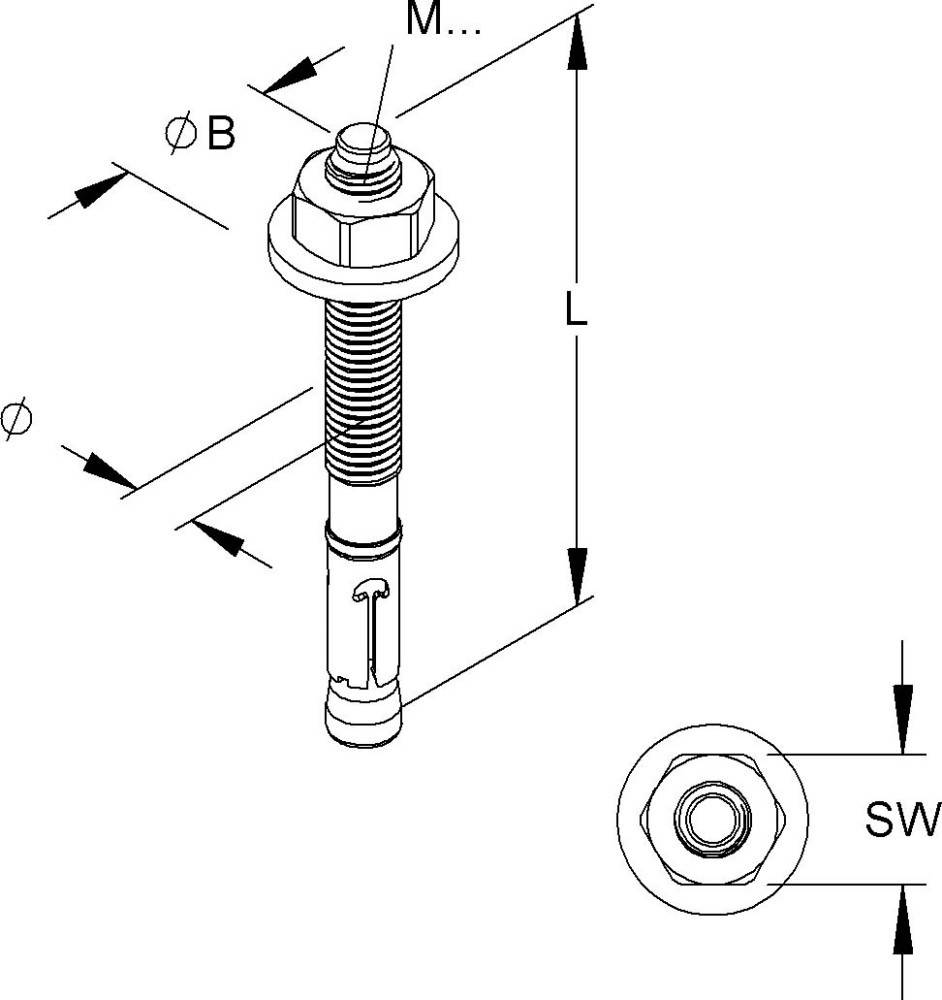

Durchsteckanker mit metrischem Anschlußgewinde M 8, einschließlich Mutter und Unterlegscheibe. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Technische Angaben Anschlußgewinde : M 8 Gesamtlänge L : 75 mm Bohrnenn-Ø : 10 mm Scheiben-Ø : 17 mm Klemmbereich t fix : = 10 mm effektive Verankerungstiefe h ef : 45 mm empfohlenes Drehmoment : 20 Nm Schlüsselweite : 13 Werkstoff : Edelstahl, Werkstoff Nr. 1.4401, 1.4404 Zulassungs-Nr. : ETA-18/0542 DoP NI003
