Eberle Controls Überwachungstrelais IUU-3

Beschreibung

Spannungsmessrelais zur Überwachung der Spannungen der 3 Aussenleiter L1, L2 und L3 gegen N. Abschaltwert (195 V) und Hysterese (5%) fest eingestellt. Einphasiger Betrieb möglich. Betriebsspannung ist gleich Messspannung. Für Anlagen nach DIN VDE 0107/0108. Mit Testtaster. Montage auf Tragschiene

Eigenschaften

• hersteller: Eberle Controls
• bezeichnung: Überwachungstrelais AC 3(N)400/230V 2W5A
• typ: IUU-3
• ausführung des elektrischen anschlusses: Schraubanschluss
• mit abnehmbaren klemmen: nein
• externe stromversorgung erforderlich: nein
• spannungsart der versorgungsspannung: AC
• versorgungsspannung bei ac 50 hz: 230..400 V
• versorgungsspannung bei ac 60 hz: 230..400 V
• spannungsmessbereich 1: 195,5 V
• spannungsart des messbereichs: AC
• ansprechwert spannung: 195 V
• 1-phasen-unterspannung möglich: nein
• 3-phasen-unterspannung möglich: ja
• 1-phasen-Überspannung möglich: nein
• 3-phasen-Überspannung möglich: nein
• 1-phasen-fenster möglich: nein
• 3-phasen-fenster möglich: nein
• enthält funktion gleichspannung-unterspannung: nein
• enthält funktion gleichspannung-Überspannung: nein
• enthält funktion gleichspannung-fenster: nein
• max. zulässige ansprechverzögerungszeit: 0,2 s
• max. zulässige rückfallverzögerungszeit: 0,2 s
• anzahl der kontakte als wechsler: 2
• spannungsart der betriebsspannung: AC
• betriebsspannung bei ac 50 hz: 230..400 V
• betriebsspannung bei ac 60 hz: 230..400 V
• bemessungsschaltstrom: 5 A

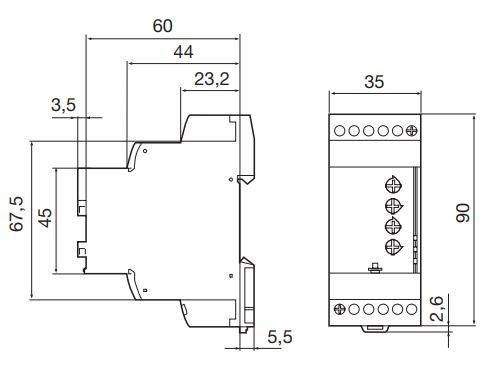

• breite: 35 mm
• höhe: 87 mm
• tiefe: 63 mm
