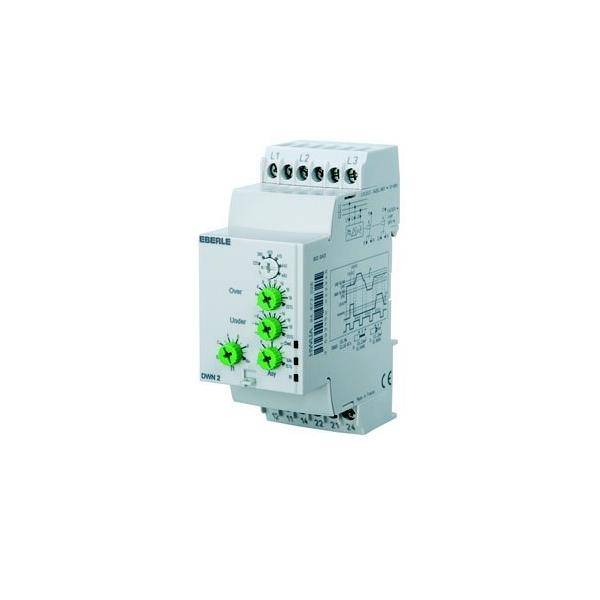

Eberle Controls Drehstrom-Netzwächter DWN 2

Beschreibung

Der Drehstrom - Netzwächter überwacht die korrekte Phasenfolge L1, L2, L3, den Phasenausfall, die Unter- und Überspannung von 2 bis 20 % von Un und die Phasenasymmetrie von 5 bis 15 % von Un. Bei falscher Phasenfolge oder bei Phasenausfall öffnet das Relais sofort. Tritt eine Asymmetrie- oder Spannungsstörung auf, öffnet das Relais nach Ablauf der vom Benutzer eingestellten Verzögerung. Wenn beim Einschalten des Geräts ein Fehler erkannt wird, bleibt das Relais offen. Zulassungen: UL und CSA.

Eigenschaften

• Hersteller: Eberle Controls
• Bezeichnung: Drehstrom-Netzwächter AC 3x220-3x480V 5A
• Typ: DWN 2
• Ausführung des elektrischen Anschlusses: Klammeranschluss
• Mit abnehmbaren Klemmen: nein
• Externe Stromversorgung erforderlich: nein
• Spannungsart der Versorgungsspannung: AC
• Spannungsmessbereich 1: 220..480 V
• Spannungsart des Messbereichs: AC
• 1-Phasen-Unterspannung möglich: nein
• 3-Phasen-Unterspannung möglich: ja
• 1-Phasen-Überspannung möglich: nein
• 3-Phasen-Überspannung möglich: ja
• 1-Phasen-Fenster möglich: nein
• 3-Phasen-Fenster möglich: nein
• Enthält Funktion Gleichspannung-Unterspannung: nein
• Enthält Funktion Gleichspannung-Überspannung: nein
• Enthält Funktion Gleichspannung-Fenster: nein
• Min. einstellbare Ansprechverzögerungszeit: 0,3 s
• Max. zulässige Ansprechverzögerungszeit: 30 s
• Anzahl der Kontakte als Wechsler: 2
• Spannungsart der Betriebsspannung: AC
• Bemessungsschaltstrom: 5 A

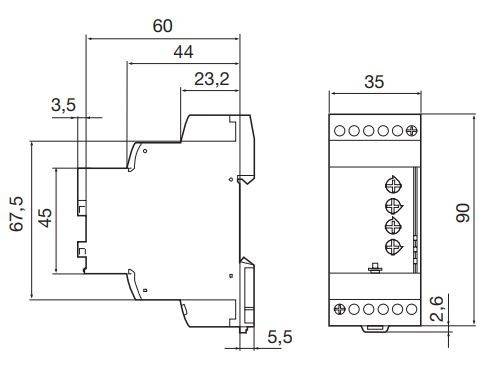

• Breite: 35 mm
• Höhe: 90 mm
• Tiefe: 63,5 mm
