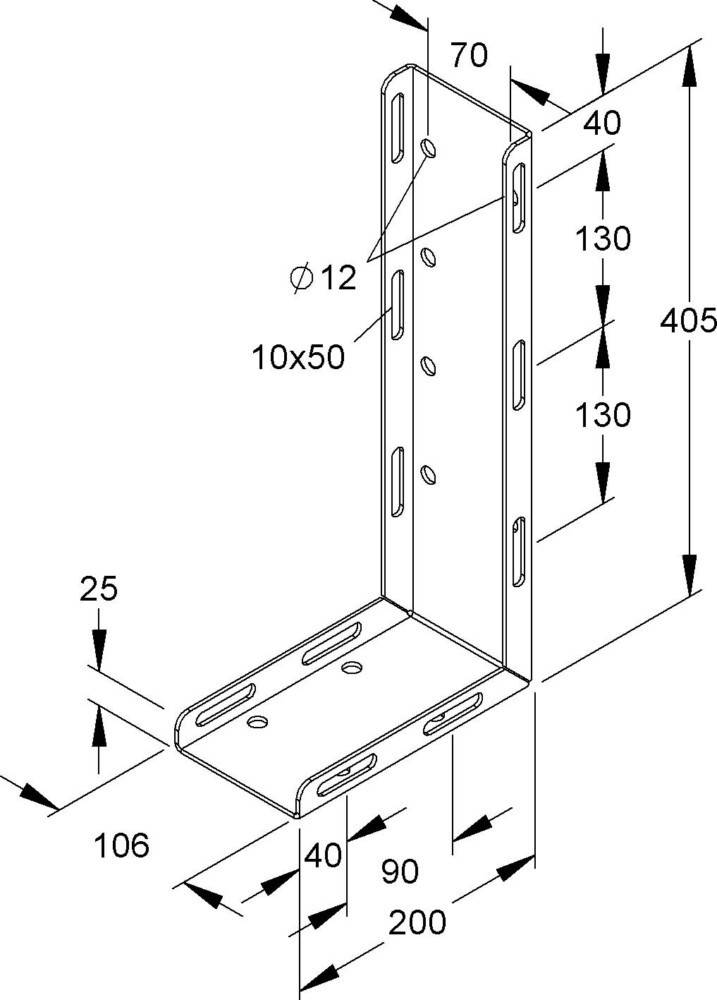

Anschluss Boden, U-förmig gebogenes rechtwinkliges Profil mit asymmetrischen Schenkeln, zur Befestigung der Kabelschutzrohre mit Rundstahlbügel MIRB... . Verwendbar für : Maschineninstallationsrohr MI 60... Maschineninstallationsrohr MIG 60... Installationsrohr Anschluss MIA 60... Abmessungen (ca. Maße) Höhe H x Breite B x Tiefe T : 405 x 106 x 200 mm für Rohr-Ø : 60 mm Bodenbefestigungslochung kurzer Schenkel : 4 x Ø12 mm mittiger Abstand : 70 mm horizontaler mittiger Abstand : 80 mm Rundstahlbügel Befestigungslochung : 8 x Ø12 mm mittiger Abstand : 70 mm vertikaler mittiger Abstand : 80 mm Langlöcher in den U-Schenkeln : 10 x 50 mm horizontaler mittiger Abstand : 90 mm vertikaler mittiger Abstand : 130 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
