Beschreibung
<
p>
Wechselstrom-Ausführung<
/p>
<
p>

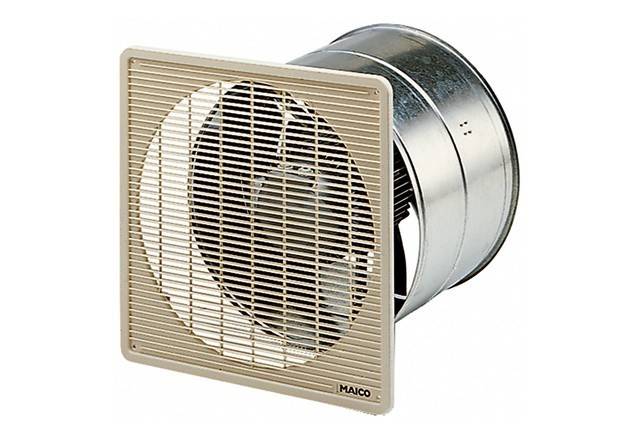

- Axial-Wandeinbauventilator für Unterputz-Installation, in Wechselstromausführung.<
/p>
<
p>
<
/p>
<
p>
Kurzbeschreibung<
/p>
<
p>
- Zur Unterputzmontage.<
/p>
<
p>
- Einbau in jeder Lage möglich.<
/p>
<
p>
- Wandhülse aus verzinktem Stahlblech.<
/p>
<
p>
- 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.<
/p>
<
p>
- Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857.<
/p>
<
p>
- Thermischer Überlastungsschutz serienmäßig.<
/p>
<
p>
- Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.<
/p>
<
p>
- Hoher lüftungsseitiger Wirkungsgrad.<
/p>
<
p>
- Niedriges Betriebsgeräusch.<
/p>
<
p>
- Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.<
/p>
<
p>
- Ventilatoren sind wartungsfrei.<
/p>
<
p>
<
/p>
<
p>
Förderrichtung<
/p>
<
p>
- Die Förderrichtung ist gekennzeichnet.<
/p>
<
p>
- Standard Abluftbetrieb, Förderrichtung über Motor saugend.<
/p>
<
p>
<
/p>
<
p>
Wechselstrommotor<
/p>
<
p>
- Typenreihe EZF.<
/p>
<
p>
- Asynchronmotor.<
/p>
<
p>
- Bemessungsspannung 230 V, 50 Hz.<
/p>
<
p>
- Schutzart IP 55. Ausnahme EZF ... D, EZF ... E IP 54.<
/p>
<
p>
- Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse.<
/p>
<
p>
- Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten.<
/p>
<
p>
- Ventilatoren ... E: Spaltpolmotoren, nicht reversierbar.<
/p>
<
p>
- Thermischer Überlastungsschutz serienmäßig.<
/p>
<
p>
- Drehzahlsteuerbar. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.<
/p>
<
p>
- Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (... E).<
/p>
<
p>
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.<
/p>
<
p>
- Nicht zur Förderung wasserdampfgesättigter Luft geeignet.<
/p>
<
p>
<
/p>
<
p>

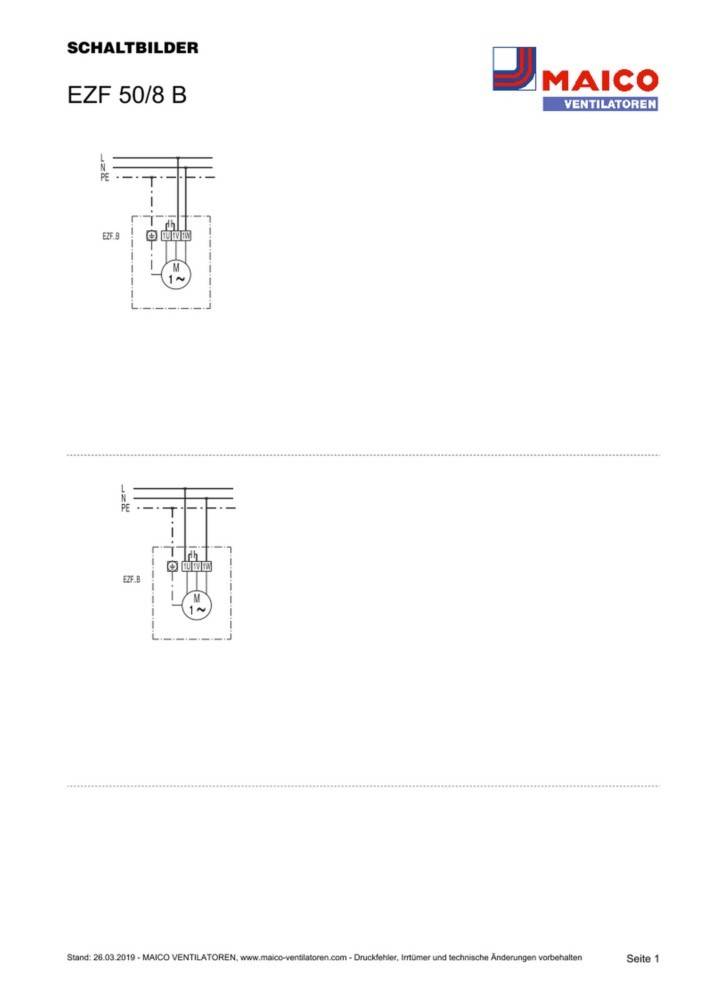

Elektrischer Anschluss<
/p>
<
p>
- An Klemmleiste im Abschlussdeckel des Motors.<
/p>
<
p>
<
/p>
<
p>
Sicherheitshinweise<
/p>
<
p>
- Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
EZF 50/8 B<
/p>
<
p>
- Ausführung: Wandhülse<
/p>
<
p>
- Fördervolumen: 3800 m3/h<
/p>
<
p>
- Drehzahl: 715 1/min<
/p>
<
p>
- Laufradtyp: axial<
/p>
<
p>
- Drehzahlsteuerbar: ja<
/p>
<
p>
- Reversierbarkeit: ja<
/p>
<
p>
- Spannungsart: Wechselstrom<
/p>
<
p>
- Bemessungsspannung: 230 V<
/p>
<
p>
- Netzfrequenz: 50 Hz<
/p>
<
p>
- Nennleistung: 110 W<
/p>
<
p>
- INenn: 0,5 A<
/p>
<
p>
- IMax: 0,65 A<
/p>
<
p>
- Schutzart: IP 55<
/p>
<
p>
- Wärmeklasse: B<
/p>
<
p>
- Netzzuleitung: 3 / 1,5 mm2<
/p>
<
p>
- Einbauort: Wand / Decke<
/p>
<
p>
- Einbauart: Unterputz<
/p>
<
p>
- Einbaulage: waagerecht / senkrecht<
/p>
<
p>
- Material: Stahlblech, verzinkt<
/p>
<
p>
- Farbe: silber<
/p>
<
p>
- Gewicht: 14,76 kg<
/p>
<
p>
- Gewicht mit Verpackung: 16,76 kg<
/p>
<
p>

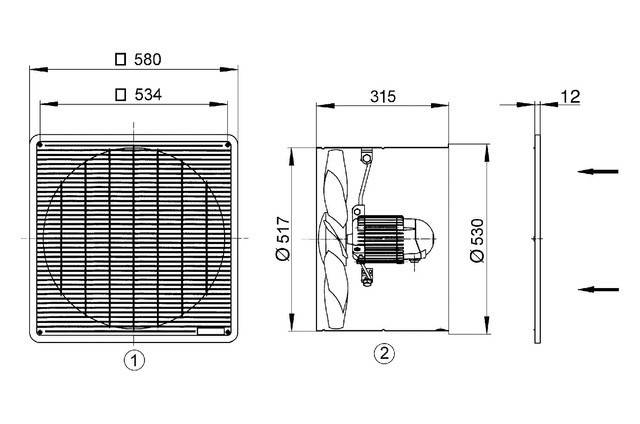

- Nennweite: 500 mm<
/p>
<
p>
- Breite: 580 mm<
/p>
<
p>
- Höhe: 580 mm<
/p>
<
p>
- Tiefe: 315 mm<
/p>
<
p>
- Breite mit Verpackung: 595 mm<
/p>
<
p>
- Höhe mit Verpackung: 595 mm<
/p>
<
p>
- Tiefe mit Verpackung: 340 mm<
/p>
<
p>
- Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C<
/p>
<
p>
- Fördermitteltemperatur bei IMax: -20 °C bis 60 °C<
/p>
<
p>
- Verschlussklappe: ohne<
/p>
