Beschreibung
Merkmale
- Für direkten Einbau in Rohrleitungen.
- Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände.
- Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage.
- Ansaugdüse zum turbulenzarmen Luftansaugen.
- Diagonal-Laufrad mit nachgeschaltetem Stator.
- Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung.
- Mit Diffusor zur Erhöhung des statischen Drucks.
- Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste.
- Meridianer Strömungsverlauf verhindert Turbulenzen.
- Schutzart IP X4.
- Wärmeklasse F.
- Material: Stahlblech, verzinkt.
Wechselstrommotor

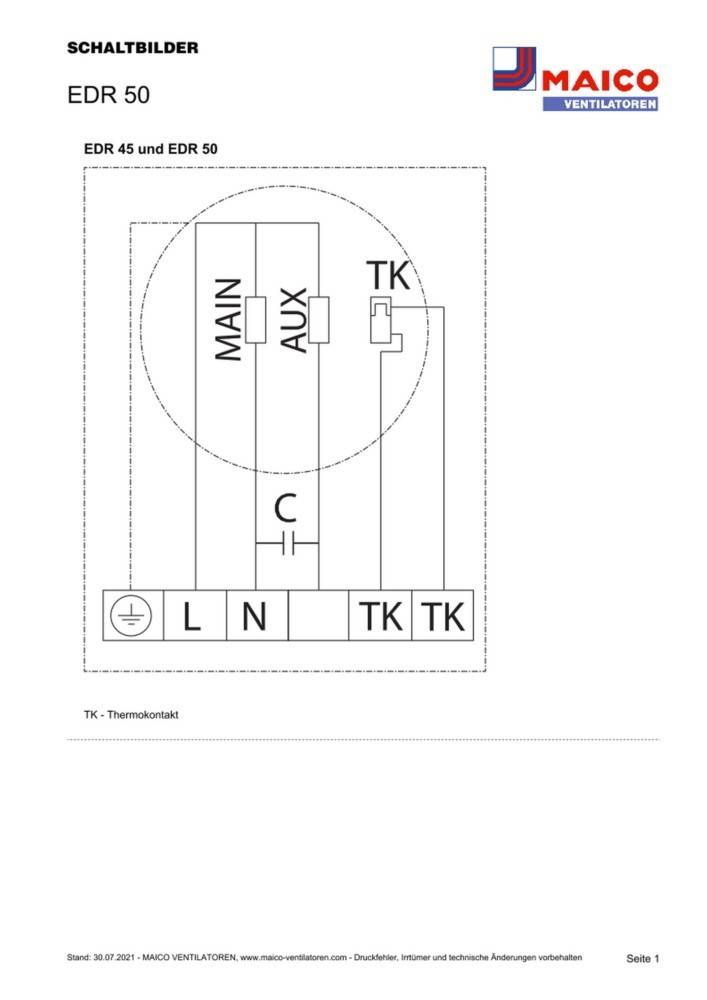

- Elektrischer Anschluss über außenliegenden Klemmenkasten.
- Drehzahlregelung mittels Transformatoren möglich.
- Thermischer Überlastungsschutz serienmäßig.
- Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
Artikel:

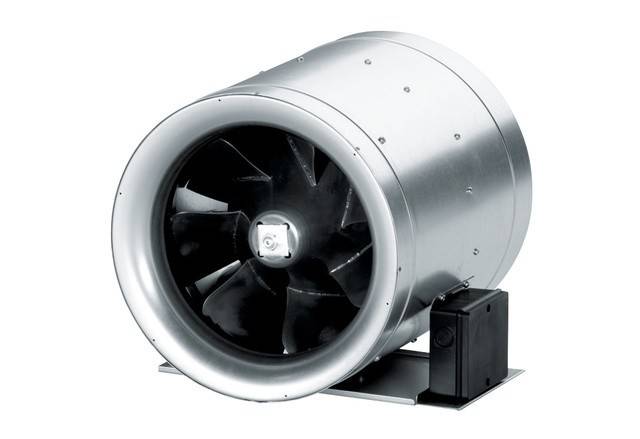

EDR 50
- Fördervolumen: 6720 m3/h
- FördervolumenNenn: 4736 m3/h / im opt. Wirkungsgrad
- Druck pfs, Nenn: 302 Pa - im opt. Wirkungsgrad
- Drehzahl nNenn: 1352 1/min - im opt. Wirkungsgrad
- Drehzahl: 1380 1/min
- Laufradtyp: diagonal
- Drehzahlsteuerbar: ja
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Nennleistung: 640 W / im opt. Wirkungsgrad
- INenn: 3,3 A / im opt. Wirkungsgrad
- IMax: 3,7 A
- Schutzart: IP X4
- Wärmeklasse: F
- Netzzuleitung: 3 / 1,5 mm2
- Einbaulage: senkrecht / waagerecht
- Material Gehäuse: Stahlblech, verzinkt
- Farbe: silbergrau
- Gewicht: 22,8 kg
- Gewicht mit Verpackung: 24,3 kg

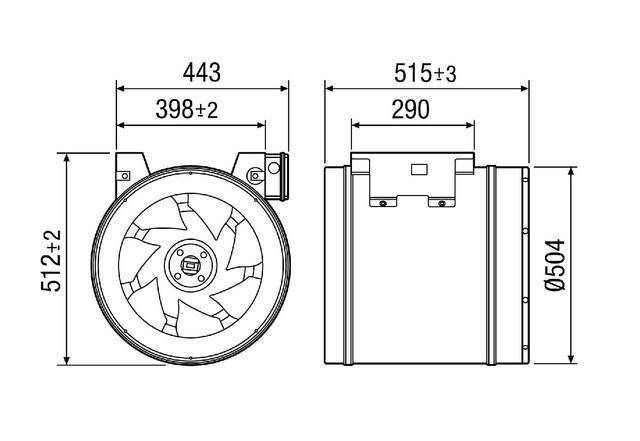

- Nennweite: 500 mm
- Breite: 512 mm
- Höhe: 503 mm
- Tiefe: 515 mm
- Breite mit Verpackung: 550 mm
- Höhe mit Verpackung: 550 mm
- Tiefe mit Verpackung: 525 mm
- Fördermitteltemperatur bei IMax: 80 °C
- Umgebungstemperatur: 80 °C
- Gesamteffizienz e: 48,7 %
- Messkategorie: A
- Effizienzkategorie: statisch
- Effizienzgrad N: 60,5
- VSD erforderlich: nein
- Herstellungsjahr: siehe Typenschild
- Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
- PBEP / FördervolumenBEP / Pfs, BEP: 0,747 kW / 4736 m3/h / 302 Pa
- nBEP: 1352 1/min
- spezifisches Verhältnis: ca. 1
- Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
- Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
- Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
- IBEP: 3,3 A
- SchallleistungspegelLWA5: 75 dB(A)
- Gleichstrommotor: false
