Beschreibung
<
p>
Produktausführung<
/p>
<
p>
- Für Einsatztemperaturen von -40 °C <= Ta <= +40 °C.<
/p>
<
p>
<
/p>
<
p>
Besondere Eigenschaften<
/p>
<
p>
- Axial-Rohrventilator, explosionsgeschützt, Medium Gas.<
/p>
<
p>
- Explosionsschutz und Zulassungen nach ATEX und IECEx.<
/p>
<
p>
- Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X.<
/p>
<
p>
- Einsatztemperaturen abhängig von Temperaturklasse: T3 -20 °C <= Ta <= +60 °C, T4 -20 °C <= Ta <= +40 °C.<
/p>
<
p>
- Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.<
/p>
<
p>
- MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.<
/p>
<
p>
- Für Zone 1 und 2.<
/p>
<
p>
- Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.<
/p>
<
p>
- Schutzart IP 64.<
/p>
<
p>
- Für Be- oder Entlüftung umschaltbar.<
/p>
<
p>
- Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch - Lochbild nach DIN 24155.<
/p>
<
p>
- Zur einfachen und direkten Montage in ein Rohrsystem.<
/p>
<
p>
- Einbau in jeder Lage möglich.<
/p>
<
p>
<
/p>
<
p>
Laufrad<
/p>
<
p>
- Axiallaufrad aus leitfähigem Kunststoff.<
/p>
<
p>
- Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.<
/p>
<
p>
<
/p>
<
p>
Förderrichtung<
/p>
<
p>
- Die Förderrichtung ist gekennzeichnet.<
/p>
<
p>
- Standard Abluftbetrieb, Förderrichtung über Motor saugend.<
/p>
<
p>
<
/p>
<
p>
Motor<
/p>
<
p>
- Robuster Drehstrommotor mit Kugellager, wartungsfrei.<
/p>
<
p>
- Reversierbar.<
/p>
<
p>
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.<
/p>
<
p>
- Betriebsart S1 (Dauerbetrieb).<
/p>
<
p>
- Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZR 35/2 B Ex...<
/p>
<
p>
- Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.<
/p>
<
p>
- Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.<
/p>
<
p>
<
/p>
<
p>

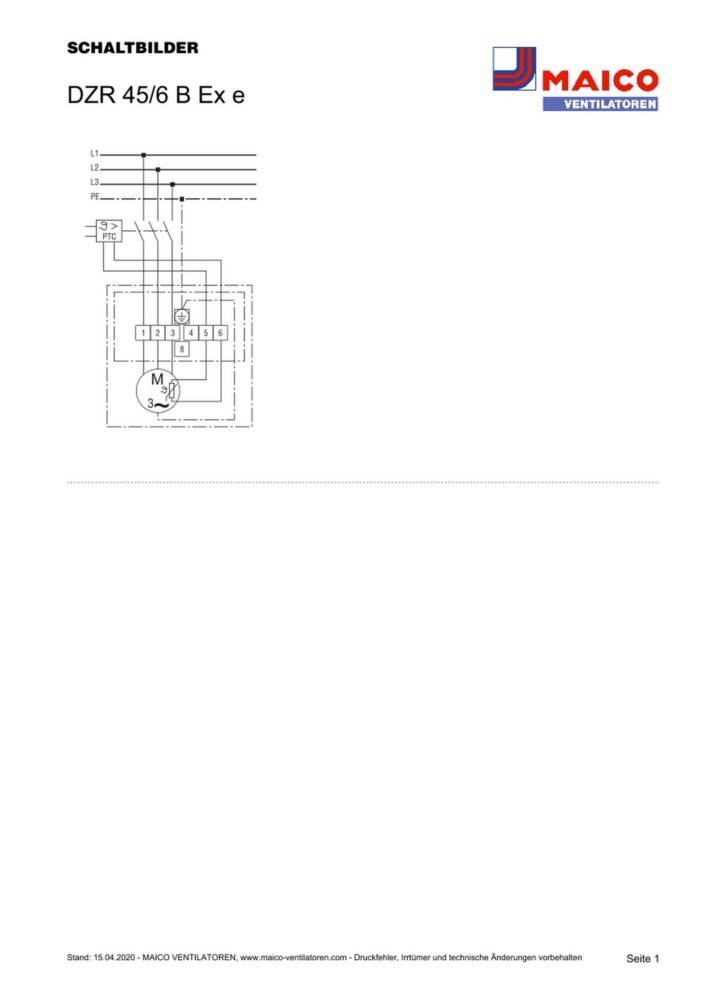

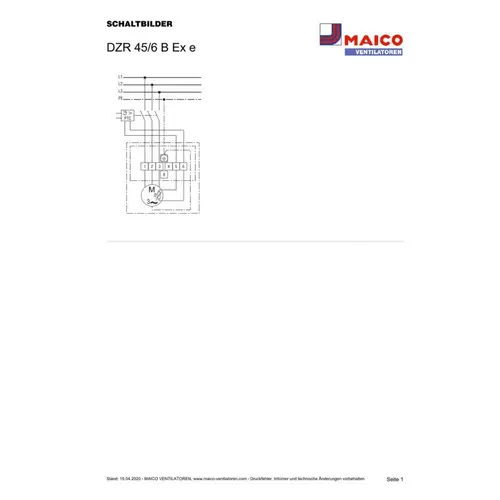

Elektrischer Anschluss<
/p>
<
p>
- Klemmenkasten am Ventilator montiert, Ex-geschützt, mit Kabelverschraubung.<
/p>
<
p>
<
/p>
<
p>
Sicherheitshinweise<
/p>
<
p>
- Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>

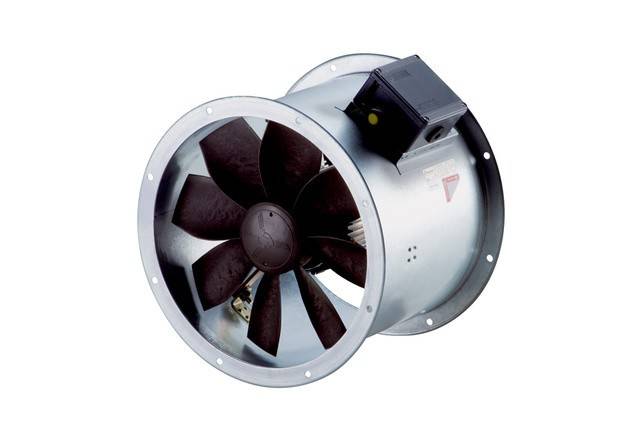

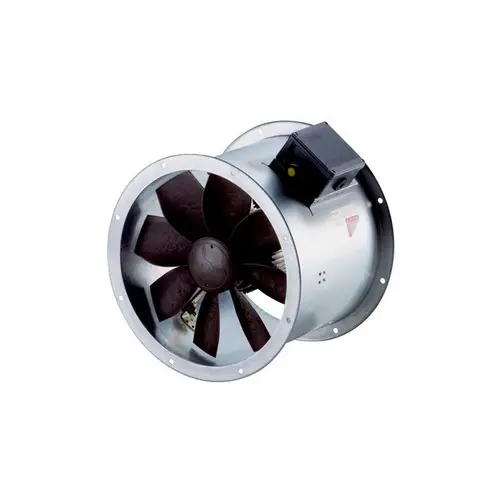

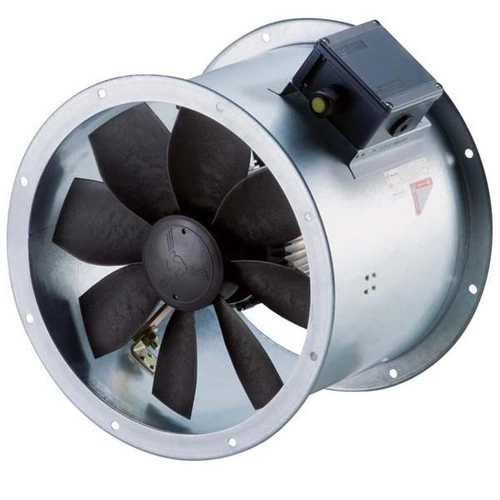

DZR 45/6 B Ex e<
/p>
<
p>
- Fördervolumen: 4160 m3/h<
/p>
<
p>
- Drehzahl: 965 1/min<
/p>
<
p>
- Laufradtyp: axial<
/p>
<
p>
- Drehzahlsteuerbar: ja<
/p>
<
p>
- Reversierbarkeit: ja<
/p>
<
p>
- Spannungsart: Drehstrom<
/p>
<
p>
- Bemessungsspannung: 400 V<
/p>
<
p>
- Netzfrequenz: 50 Hz<
/p>
<
p>
- Nennleistung: 150 W<
/p>
<
p>
- cosphi: 0,38<
/p>
<
p>
- INenn: 0,56 A<
/p>
<
p>
- Imax bei UNenn: 0,61 A<
/p>
<
p>
- Schutzart: IP 64<
/p>
<
p>
- Wärmeklasse: F<
/p>
<
p>
- Einbaulage: senkrecht / waagerecht<
/p>
<
p>
- Material: Stahlblech, verzinkt<
/p>
<
p>
- Material Gehäuse: Stahlblech, verzinkt<
/p>
<
p>
- Farbe: verzinkt<
/p>
<
p>
- Gewicht: 15,03 kg<
/p>
<
p>
- Gewicht mit Verpackung: 17,25 kg<
/p>
<
p>

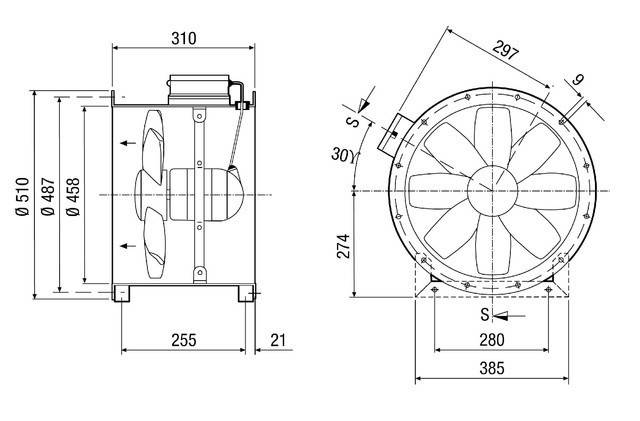

- Nennweite: 450 mm<
/p>
<
p>
- Breite: 571 mm<
/p>
<
p>
- Höhe: 571 mm<
/p>
<
p>
- Tiefe: 310 mm<
/p>
<
p>
- Breite mit Verpackung: 572 mm<
/p>
<
p>
- Höhe mit Verpackung: 580 mm<
/p>
<
p>
- Tiefe mit Verpackung: 340 mm<
/p>
<
p>
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G<
/p>
<
p>
- EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb<
/p>
<
p>
- Ta-Umgebungstemperatur: -40 °C <= Ta <= +40 °C<
/p>
<
p>
- IA/IN: 3,1<
/p>
<
p>
- Zeit tA: 240 sek<
/p>
<
p>
- Betriebsart: S1<
/p>
<
p>
- PTC DIN 44082: M 100<
/p>
<
p>
- EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X<
/p>
<
p>
- Temperaturklasse: T4<
/p>
<
p>
- Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)<
/p>
