Beschreibung
Maico Axial-Rohrventilator DZR 35/4 B Ex e
Hersteller: Maico
Bezeichnung: Axial-Rohrventilator ex-geschuetzt DN 350
Typ: DZR 35/4 B Ex e
Nennspannung: 400 V
Frequenz: 50 Hz
Leistungsaufnahme: 125 kW
Werkstoff des Gehäuses: Stahl
Luftmenge unbelastet: 2650 m³/h
Schutzart (IP): IP64
Kanalbreite: 474 mm
Kanalhöhe: 474 mm
Einbauort: Rohr
Für Ex-Zone Gas: 1, 2
Für Ex-Zone Staub: 21, 22
Gerätegruppe nach Richtlinie 94/9/EG: II
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 2G
Temperaturklasse nach Richtlinie 94/9/EG: T3
Maico Axial-Rohrventilator DZR 35/4 B Ex e: weitere Details
Besondere Eigenschaften: Axial-Rohrventilator, explosionsgeschützt, Medium Gas. Explosionsschutz und Zulassungen nach ATEX und IECEx. Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II 2G Ex h IIB+H2 T3/T4 Gb X. Für Einsatztemperaturen von -20°C <= Ta <= +40°C. Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zone 1 und 2. Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit. Schutzart IP64. Für Be- oder Entlüftung umschaltbar. Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch - Lochbild nach DIN 24155, Zur einfachen und direkten Montage in ein Rohrsystem. Einbau in jeder Lage möglich. Laufrad: Axiallaufrad aus leitfähigem Kunststoff. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung: Die Förderrichtung ist gekennzeichnet, Motor: Robuster Drehstrommotor mit Kugellager, wartungsfrei. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Betriebsart S1 (Dauerbetrieb). Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZR 35/2 B Ex... Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen. Elektrischer Anschluss: Klemmenkasten am Ventilator montiert, Ex-geschützt, mit Kabelverschraubung. Sicherheitshinweise: Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.Artikel: DZR 35/4 B Ex e, Fördervolumen: 2650 m3/h, Drehzahl: 1455 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 125 W, cosphi: 0,36, INenn: 0,49 A, Imax bei UNenn: 0,5 A, Schutzart: IP 64, Wärmeklasse: F, Einbaulage: senkrecht / waagerecht, Material Gehäuse: Stahlblech, verzinkt, Gewicht: 10,6 kg, Nennweite: 350 mm, Breite: 474 mm, Höhe: 474 mm, Tiefe: 320 mm, A: 363 mm, B: 320 mm, EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G, EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb, Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C, IA/IN: 3,4, Zeit tA: 170 sek, Betriebsart: S1, PTC DIN 44082: M 130, EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X, Temperaturklasse: T3, Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
EAN: 4012799867074
Geliefert wird: Maico Axial-Rohrventilator ex-geschuetzt DN 350 DZR 35/4 B Ex e, Verpackungseinheit: 1 Stück, EAN: 4012799867074

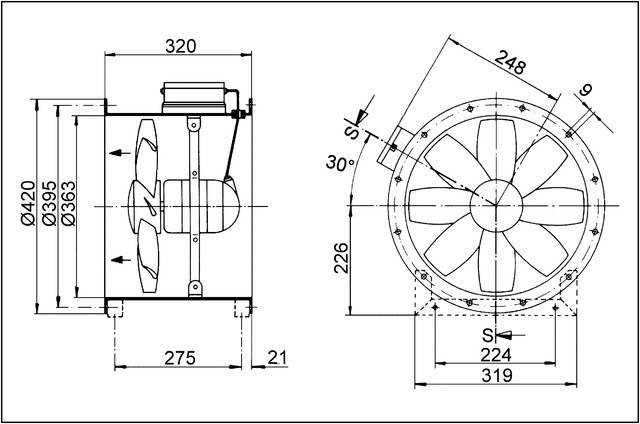

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
