Beschreibung
Maico Ventilator ERM 22 Ex e
Hersteller: Maico
Bezeichnung: Ventilator
Typ: ERM 22 Ex e
Nennspannung: 230 V
Frequenz: 50 Hz
Leistungsaufnahme: 200 kW
Werkstoff des Gehäuses: Stahl
Luftmenge unbelastet: 560 m³/h
Schutzart (IP): IP64
Kanalbreite: 306 mm
Kanalhöhe: 310 mm
Einbauort: Rohr
Für Ex-Zone Gas: 1, 2
Für Ex-Zone Staub: 21, 22
Gerätegruppe nach Richtlinie 94/9/EG: II
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 2G
Temperaturklasse nach Richtlinie 94/9/EG: T3
Maico Ventilator ERM 22 Ex e: weitere Details
Ausführung: Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G Ex h IIB+H2 T3 Gb. Geeignet für die Temperaturklasse T1 bis T3 (200°C). Reduzierstücke auf Nennweite DN 200 im Lieferumfang enthalten. Besondere Eigenschaften: Halbradial-Rohrventilator, explosionsgeschützt, Medium Gas. Explosionsschutz und Zulassungen nach ATEX und IECEx. Für Einsatztemperaturen von -20 °C <= Ta <= +50 °C. Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zone 1 und 2. Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit. Schutzart IP 64. Gehäuse aus hochwertigem, leitfähigem Kunststoff, antistatisch. Kompakte Bauform für platzbeengte Einbauverhältnisse. Zur Montage in ein Rohrsystem. Einfacher Einbau da die Anströmrichtung gleich Ausströmrichtung ist. Einbau in jeder Lage möglich. Laufrad: Halbradiallaufrad aus leitfähigem Kunststoff, strömungstechnisch günstig. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Motor: Robuster Motor mit Kugellager, wartungsfrei. Kondensatormotor mit Betriebskondensator anschlussfertig am Ventilator verbaut. Betriebsart S1 (Dauerbetrieb). Montagehinweise: Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen. Reduzierstücke für den Anschluss an verschiedene Rohrdurchmesser (Ansaug- oder Ausblasstutzen), siehe Zubehör. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELM-Ex verwenden. Bei ERM 22 Ex..: 2 Reduzierstücke auf DN 200 im Lieferumfang enthalten. Elektrischer Anschluss: Klemmenkasten am Ventilatorgehäuse montiert, Ex-geschützt, mit Kabelverschraubung. Sicherheitshinweise: Keine Drehzahlregelung zulässig. Ventilator nur mit der auf dem Typenschild angegebenen Bemessungsspannung betreiben. Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGM-Ex anbringen. Artikel: ERM 22 Ex e, Fördervolumen: 560 m3/h, Drehzahl: 2860 1/min, Laufradtyp: halbradial, Drehzahlsteuerbar: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 200 W, cosphi: 0,92, INenn: 0,92 A, Imax bei UNenn: 0,92 A, Schutzart: IP 64, Wärmeklasse: B, Netzzuleitung: 3 / 1,5 mm2, Einbaulage: senkrecht / waagerecht, Material: Stahlblech, verzinkt, Material Gehäuse: Kunststoff, Farbe: signalschwarz, ähnlich RAL 9004, Gewicht: 6,5 kg, Gewicht mit Verpackung: 7,5 kg, Nennweite: 200 mm, Breite: 306 mm, Höhe: 310 mm, Tiefe: 269 mm, Breite mit Verpackung: 340 mm, Höhe mit Verpackung: 310 mm, Tiefe mit Verpackung: 340 mm, A: 177 mm, B: 203 mm, EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G, EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb, Ta-Umgebungstemperatur: -20 °C <= Ta <= +50 °C, IA/IN: 3,1, Zeit tE: 30, Betriebsart: S1, EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0052 X, IECEx EPS 19.0025X, Temperaturklasse: T3, Kondensator Kapazität / Spannung: 12µF/280V, Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B), Ursprungsland: Deutschland
EAN: 4012799802884
Geliefert wird: Maico Ventilator ERM 22 Ex e, Verpackungseinheit: 1 Stück, EAN: 4012799802884

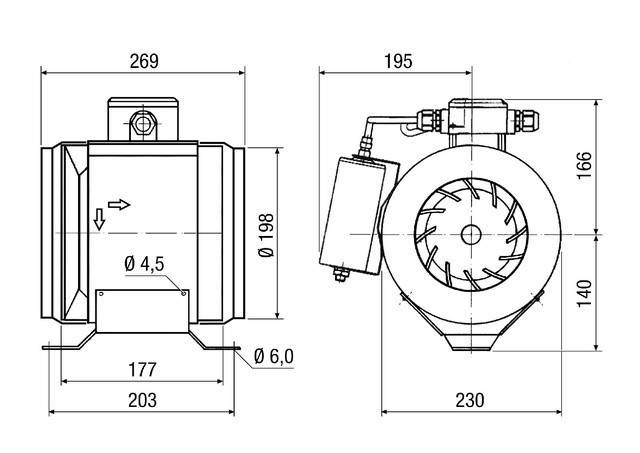

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
