ZF Magnetfeldsensor MP102103 4.5 - 24 V/DC Messbereich: +195 - +400G Kabel, offenes Ende

ZF Magnetfeldsensor MP102103 4.5 - 24 V/DC Messbereich: +195 - +400G Kabel, offenes Ende
  • Hersteller: CHERRY SWITCHES
  • Bewertung schreiben
  • Preisalarm
    voelkner - direkt günstiger
    Es ist ein Fehler aufgetreten.
    Preisalarm
    Benachrichtigung erhalten, wenn folgender Preis erreicht ist: Benachrichtigung soll aktiv sein für:
    Benachrichtigung per E-Mail senden an: Bitte geben Sie eine gültige E-Mail-Adresse an.
    Preisalarm ist aktiviert! Wir schicken Ihnen eine E-Mail, sobald Ihr Wunschpreis erreicht wurde.
  • Merken
ZF Magnetfeldsensor MP102103 4.5 - 24 V/DC Messbereich: +195 - +400G Kabel, offenes Ende
ZF Magnetfeldsensor MP102103 4.5 - 24 V/DC Messbereich: +195 - +400G Kabel, offenes Ende
11,14 €
+ 5,95 € Versand
voelkner - direkt günstiger
Stück
auf Lager
Lieferzeit : 3-4 Tage
Verkauf durch:
voelkner - direkt günstiger
Premium-Versand für 2,99 € möglich
Alle Preise inkl. MwSt.
11,14 €
+ 5,95 € Versand
Stück
auf Lager
Lieferzeit : 3-4 Tage
Verkauf durch:
voelkner - direkt günstiger
Alle Preise inkl. MwSt.

Alles auf einen Klick

Produktdaten

Beschreibung

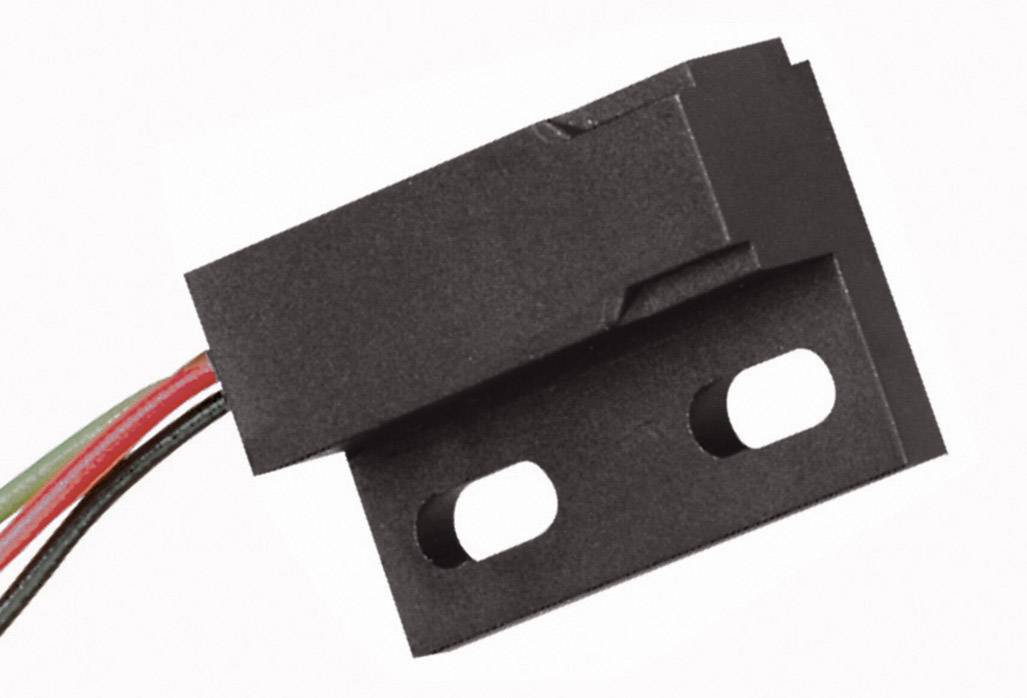

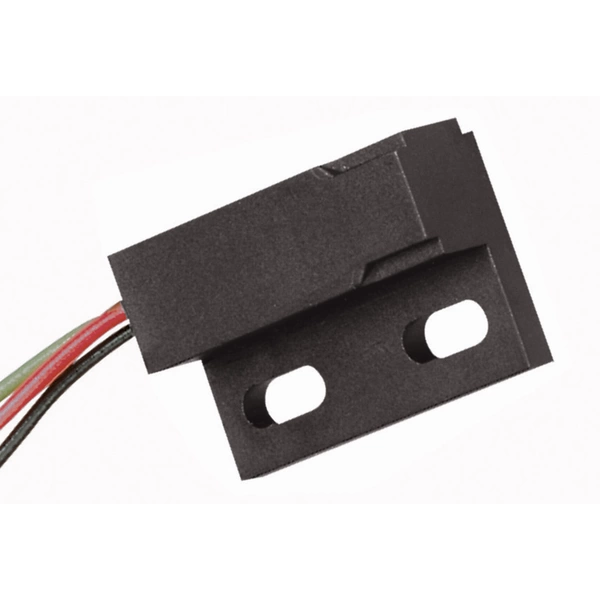

Digitaler Hallsensor mit Befestigungsflanschen im kompakten Kunststoffgehäuse. 3 verschiedene Messrichtungen verfügbar. Stabiles Ausgangssignal über den kompletten Temperatur-Einsatzbereich. Einsetzbar bei ungeregelter Versorgungsspannung. Verpolschutz bis 24 V/DC. Open Collector-Ausgang kompatibel zu bipolaren und CMOS-Logikschaltungen in Verbindung mit einem entsprechenden Pull-up-Widerstand. Gegen Nordpol aktivierter unipolarer Schalter: Ausgang schaltet Low (Aus) wenn das Magnetfeld am Sensor die Einschaltschwelle übersteigt oder Ausgang schaltet High (Ein) wenn das Magnetfeld am Sensor die Ausschaltschwelle unterschreitet.
Anwendung: Unterbrechungsschalter, Endschalter, Türposition.

Hinweise:
Der Sensor benötigt zwischen Ausgang (grün) und Vcc (rot) einen externen Pull-up Widerstand, dessen Widerstandswert von der Versorgungsspannung abhängt.

Stichwörter

ZF, MP102103, N/A, hallsensor, hall-sensor

Downloads
Datenblatt (Version 1)
Datenblatt (Version 1)
Art.-Nr.:
A48953
Hersteller-Nr.:
MP102103
EAN:
2050001645760

Technische Daten

Ausgangsspannung: Max. 500 mV
Ausführung (Kabel): 3 polig
Kategorie:
Magnetfeldsensor
Typ:
MP102103
Betriebsspannung min.:
4.5 V/DC
Betriebsspannung max.:
24 V/DC
Betriebsspannungsbereich:
4.5 - 24 V/DC
Betriebsstrom:
12 mA
Anschluss:
Kabel, offenes Ende
Kabellänge:
15.24 cm
Messbereich (min.):
195 G
Messbereich (max.):
400 G
Messbereich:
+195 - +400 G
Min. Temperatur:
-40 °C
Max. Temperatur:
+85 °C
Temperaturbereich:
-40 bis +85 °C
Breite:
9.53 mm
Höhe:
19.05 mm
Länge (Tiefe):
28.58 mm
Ausgangsspannung:
max. 500 mV
Produkt-Art:
Magnetfeldsensor
Betriebsstrom:
max. 12 mA
