WAGO GmbH & Co. KG konfekt. Anschlussleitung 774-9293/217-201
Produktbeschreibung
Überblick
konfektionierte Anschlussleitung; B2ca; Stecker/offenes Ende; 3-polig; Kod. A; H05Z1Z1-F 3G 2,5 mm²; 2 m; 2,50 mm²; schwarz
konfektionierte Anschlussleitung WINSTA® RD 3-polig
Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung WINSTA® RD mit Fehlsteckschutz. Die Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder ist für eine Spannungslast bis
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Anschlussleitung B2ca,Stecker
- typ: 774-9293/217-201
- bemessungsspannung: 250 V
- bemessungsstrom: 20 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Stecker
- ausführung seite 2: freies Leitungsende
- leiterendenbehandlung: ultraschallverdichtete Aderenden
- gesamtlänge: 2000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: schwarz
- werkstoff des gehäuses: Polyamid (PA)
- gehäusefarbe: schwarz
- kabeltyp: H05Z1Z1-F
- kabeldurchmesser: 9,2..11,4 mm

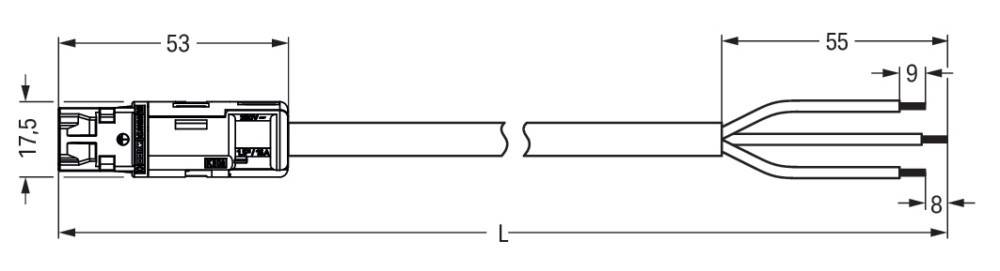

- abmantellänge: 55 mm
- abisolierlänge: 9 mm
- mantel-farbe: schwarz
- pol-kennzeichnung: L, N, PE
- leiternennquerschnitt: 2,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: ja
- brandlast: 0,043766 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: B2ca
