WAGO GmbH & Co. KG Universaltrennverstärker 857-403
Produktbeschreibung
Überblick

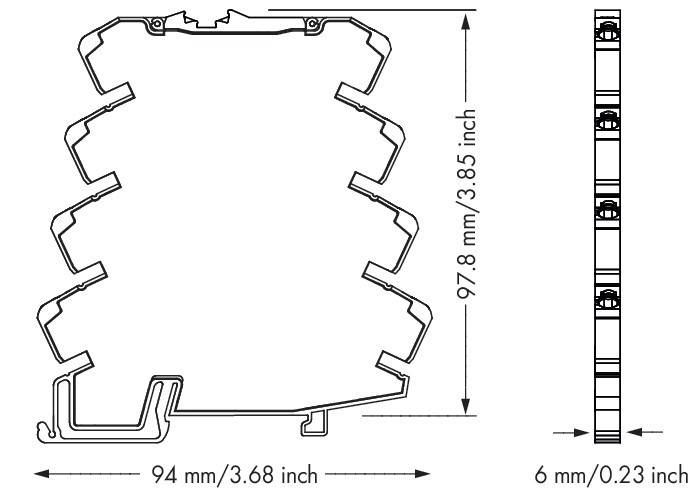

Trennverstärker; Strom- und Spannungseingangssignal; bipolares Strom- und Spannungsausgangssignal; Konfiguration per DIP Schalter; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²Kurzbeschreibung:
Der Trennverstärker wandelt analoge uni- und bipolare Normsignale und verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander.
Merkmale:
Überlastschutz des Stromeingangs durch reversible Sicherung.
Kalibrierte Messbereichsumschaltung aller 456 Signale.
Analoge uni- und bipolare Normsignale eingangs-/ausgangsseitig.
Umschaltbare Grenzfrequenz.
Zuschaltbares Clipping Begrenzung des analogen Normsignals auf die Messbereichsendwerte.
Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Universaltrennverstärker
- typ: 857-403
- art der spannungsversorgung: sonstige
- bemessungsbetriebsfrequenz: 100..5000 Hz
- bemessungsversorgungsspannung bei dc: 16,8..31,2 V
- anzahl der eingangsbereiche -100 mv ... +100 mv: 1
- anzahl der eingangsbereiche -300 mv ... +300 mv: 1
- anzahl der eingangsbereiche -500 mv ... +500 mv: 1
- anzahl der eingangsbereiche -5 v ... +5 v: 1
- anzahl der eingangsbereiche -10 v ... +10 v: 1
- anzahl der eingangsbereiche 0 mv ... 60 mv: 1
- anzahl der eingangsbereiche 0 mv ... 100 mv: 1
- anzahl der eingangsbereiche 0 mv ... 300 mv: 1
- anzahl der eingangsbereiche 0 mv ... 500 mv: 1
- anzahl der eingangsbereiche 0 v ... 1 v: 1
- anzahl der eingangsbereiche 0 v ... 5 v: 1
- anzahl der eingangsbereiche 0 v ... 10 v: 1
- anzahl der eingangsbereiche 1 v ... 5 v: 1
- anzahl der eingangsbereiche 2 v ... 10 v: 1
- anzahl der eingangsbereiche +5 v ... -5 v: 1
- anzahl der eingangsbereiche +10 v ... -10 v: 1
- anzahl der eingangsbereiche -5 ma ... +5 ma: 1
- anzahl der ausgangsbereiche -5 v ... +5 v: 1
- anzahl der ausgangsbereiche -10 v ... +10 v: 1
- anzahl der ausgangsbereiche 0 v ... 5 v: 1
- anzahl der ausgangsbereiche 0 v ... 10 v: 1
- anzahl der ausgangsbereiche 1 v ... 5 v: 1
- anzahl der ausgangsbereiche 2 v ... 10 v: 1
- anzahl der ausgangsbereiche +5 v ... -5 v: 1
- anzahl der ausgangsbereiche +10 v ... -10 v: 1
- anzahl der ausgangsbereiche 0 ma ... 10 ma: 1
- anzahl der ausgangsbereiche 0 ma ... 20 ma: 1
- anzahl der ausgangsbereiche 4 ma ... 20 ma: 1
- anzahl der ausgangsbereiche -10 ma ... +10 ma: 1
- anzahl der ausgangsbereiche -20 ma ... +20 ma: 1
- anzahl der kanäle: 1
- störmeldeausgang: nein
