WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-9995/105-607
Produktbeschreibung
Überblick
konfektionierte Anschlussleitung; Eca; Buchse/offenes Ende; 5-polig; Kod. B; (H)05VV-F 5x1,0 mm²; 6 m; 1,00 mm²; pink
konfektionierte Anschlussleitung WINSTA® MIDI 5-polig
Die konfektionierte Anschlussleitung WINSTA® MIDI Kodierung B schafft die Voraussetzung für die Montage eindrähtiger und feindrähtiger Leiter. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Anschlussleitung Eca,Buchse
- typ: 771-9995/105-607
- bemessungsspannung: 400 V
- bemessungsstrom: 10 A
- polzahl: 5
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Buchse
- ausführung seite 2: freies Leitungsende
- leiterendenbehandlung: ultraschallverdichtete Aderenden

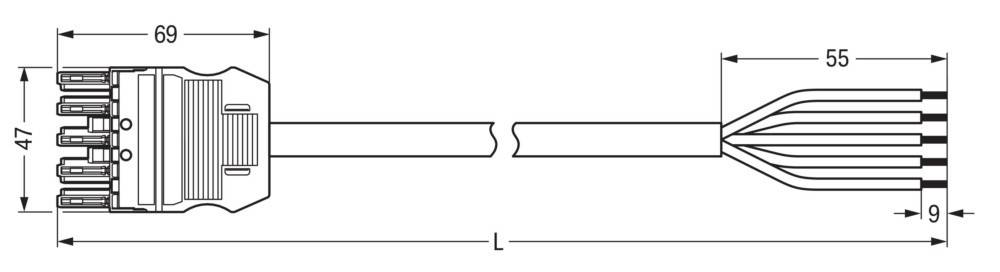

- gesamtlänge: 6000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: sonstige
- werkstoff des gehäuses: Polyamid (PA)
- gehäusefarbe: schwarz
- kabeltyp: H05VV-F
- kabeldurchmesser: 7,8..9,3 mm
- abmantellänge: 55 mm
- abisolierlänge: 9 mm
- mantel-farbe: grau
- pol-kennzeichnung: 1, 2, 3, 4, 5
- leiternennquerschnitt: 1 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: nein
- brandlast: 0,147364 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 6 kV
- brandverhaltensklasse nach en 13501-6: Eca
