WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-9995/105-405
Produktbeschreibung
Überblick
konfektionierte Anschlussleitung; Eca; Buchse/offenes Ende; 5-polig; Kod. B; (H)05VV-F 5x1,0 mm²; 4 m; 1,00 mm²; hellgrün
konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20
Die konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 10 A unterstützt die schnelle und sichere Montage. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Installationssteckverbinder der Kodierung
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Anschlussleitung Eca,Buchse
- typ: 771-9995/105-405
- bemessungsspannung: 400 V
- bemessungsstrom: 10 A
- polzahl: 5
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Buchse
- ausführung seite 2: freies Leitungsende
- leiterendenbehandlung: ultraschallverdichtete Aderenden

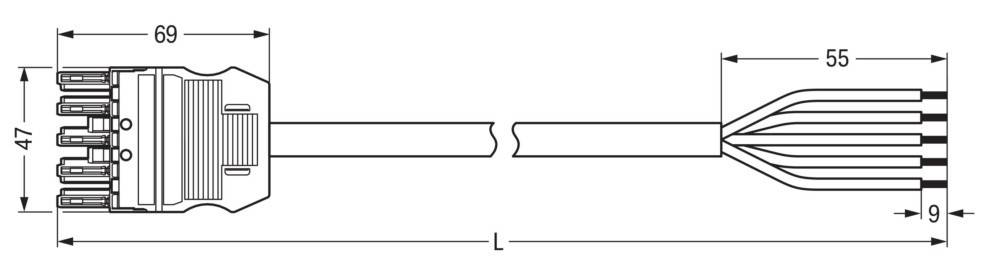

- gesamtlänge: 4000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: grün
- werkstoff des gehäuses: Polyamid (PA)
- gehäusefarbe: schwarz
- kabeltyp: H05VV-F
- kabeldurchmesser: 7,8..9,3 mm
- abmantellänge: 55 mm
- abisolierlänge: 9 mm
- mantel-farbe: grau
- pol-kennzeichnung: 1, 2, 3, 4, 5
- leiternennquerschnitt: 1 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: nein
- brandlast: 0,147364 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 6 kV
- brandverhaltensklasse nach en 13501-6: Eca
