Überblick

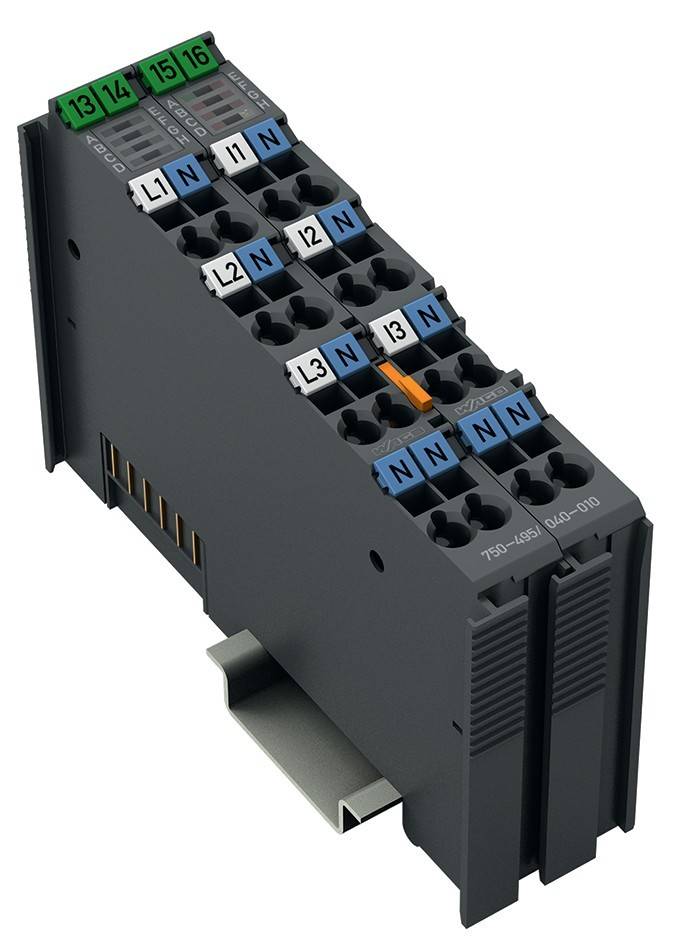

3-Phasen-Leistungsmessung; AC 20 kV 300 A; ExtremDas 3-Phasen-Leistungsmessmodul (750-495/040-010) (auch kurz I/O-Modul genannt) ermöglicht die Messung der elektrischen Daten eines 3-phasigen Versorgungsnetzes im Mittelspannungsbereich bis 20 kVRMS mittels Spannungssensoren gemäß IEC 60044-7 (neu IEC 61869-11) und Stromsensoren gemäß IEC 60044-8 (neu IEC 61869-10).
Das I/O-Modul misst Nennspannungen bis ULL = 20 kVRMS (ULN = 11,547 kVRMS) und Nennströme bis 300 ARMS. Es liefert eine große Anzahl von Messgrößen und ermöglicht damit eine umfassende Analyse des 3-Phasen-Netzes. Anhand der gelieferten Messwerte ist der Anlagenbetreiber in der Lage, seine Anlagen optimiert zu regeln und die Anlage vor Schäden und Ausfällen zu bewahren.

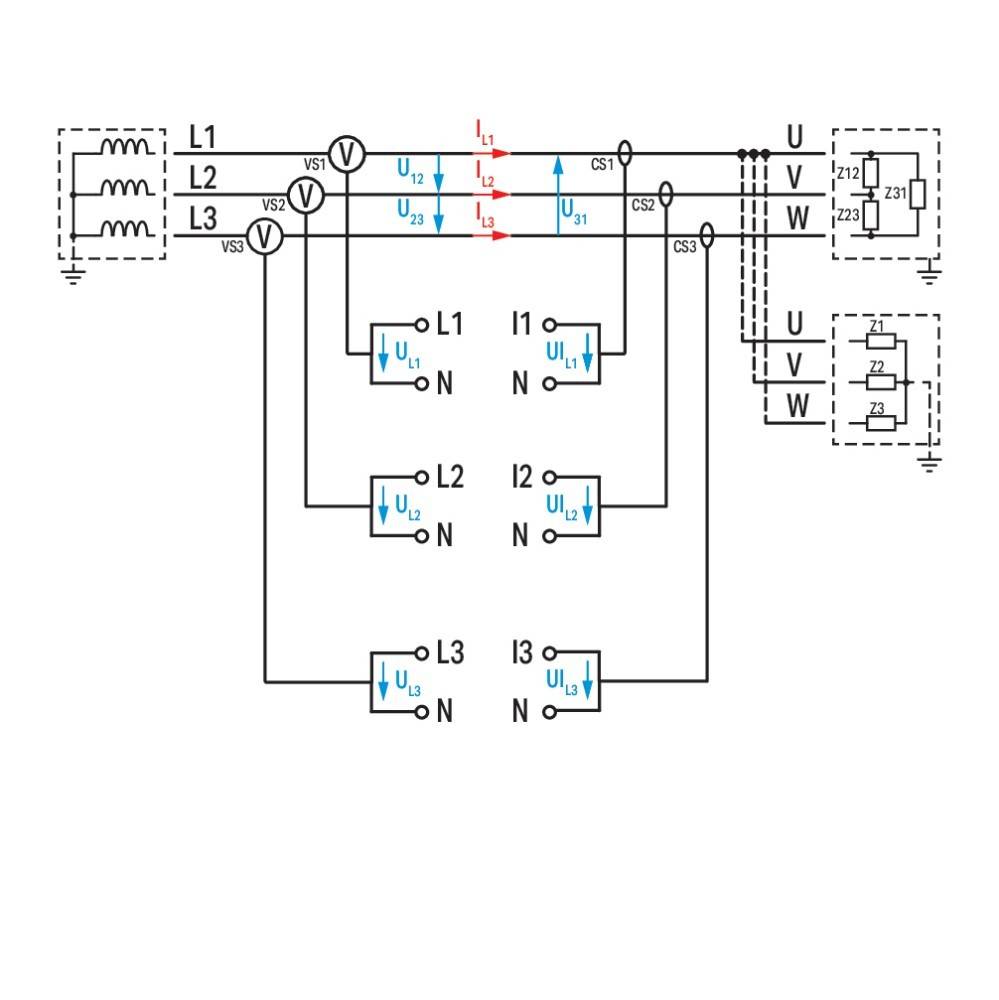

Die Spannungen der 3 Phasen werden über Spannungssensoren an den Klemmstellen L1, L2, L3 und N angeschlossen, die Ströme über Stromsensoren an den Klemmstellen I1, I2, I3 und N. Basierend auf diesen Eingangssignalen ermittelt das I/O-Mo
