Überblick
Starterset mit 2x EoC 1-01 Boxen
Netzwerk über SAT-Kabel verteilen
Für Übertragungsstrecken bis 700 m
auf max. 64 Verteilstellen ausbaubar

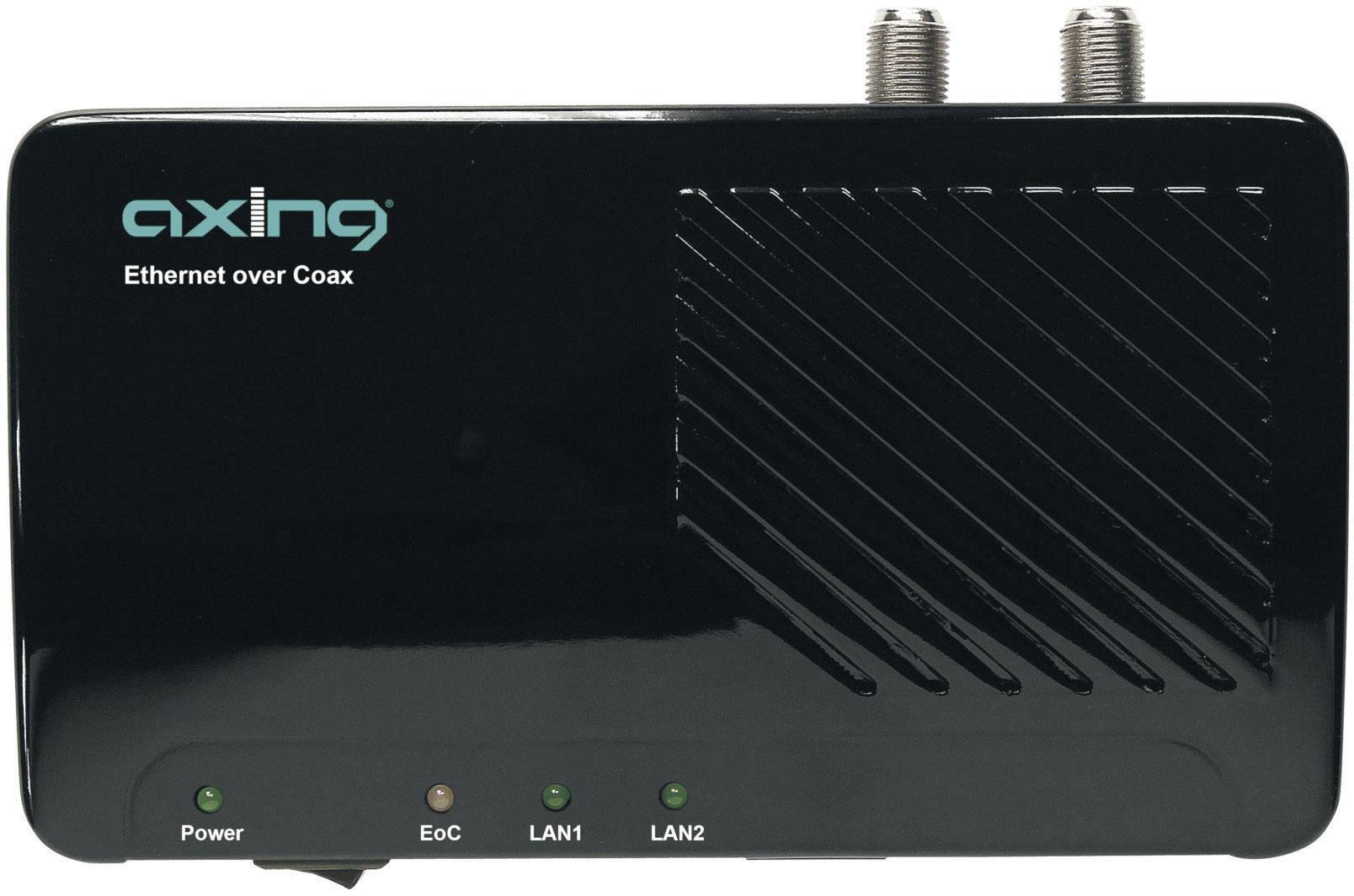

Axing EoC 1-00 Netzwerk über Koax-Set 700 m
Produktbeschreibung
Beschreibung
Das EoC 1-01 Modem ermöglicht die Einspeisung von IP-Datensignalen wie z.B. des Internets über einen Router (z.B. Fritzbox) und kann in jede vorhandene koaxiale Antennenverteilung, wie z.B. SAT-ZF-Sternverteilung oder Baumverteilung DVB-T, Kabel TV oder Kopfstellen integriert werden.
Die Einspeisung erfolgt über den terrestrischen Eingang des SAT-Multischalters, den terrestrischen Eingang einer Antennenverteilstruktur oder über eine Antennendose im Verteilnetz.
Der große Vorteil von „Ethernet over Coax“ ist, dass hierfür keine neuen Netzwerkkabel verlegt werden müssen und es entsteht kein zusätzlicher Installations- und Kostenaufwand. Die Übertragung erfolgt im dämpfungsarmen Rückkanal-Frequenzbereich von ca. 2-68 MHz. Je nach Güte des koaxialen Kabels können Übertragungsstrecken von bis zu 700 m realisiert werden.
Der Anschluss des Routers /Modems /Druckers erfolgt über eine der beiden RJ 45-Buchsen des EoC-Modems. Über den Rückkanalfrequenzbereich des SAT-Multischalters oder einer terrestrischen Verteilung haben alle Teilnehmeranschlüsse untereinander Zugang zum Router/Modem/Drucker usw.
An einem EoC-Modem können zwei netzwerkfähige Geräte angeschlossen werden. Das IP-Netzwerk kann bis zu 64 EoC-Geräte ausgebaut werden.
An jeder rückkanaltauglichen Antennendose (z.B. AXING BSD 963-xx, BSD 21-xx, SSD 5-xx oder SSD 7-00) stehen dann im Koax-Netz Internet bzw. andere eingespeiste IP-Daten zur Verfügung.
Alle am EoC-Modem angeschlossenen Geräte können untereinander kommunizieren. Es werden Daten ausgetauscht, Netzwerkspiele übertragen, oder es kann auf einen zentralen Netzwerkdrucker zugegriffen werden. Zur Überwachung von Häusern, Innenräumen etc. lässt sich auch eine IP-Überwachungskamera über ein EoC Modem betreiben.
An der vorgesehenen „TV F-Buchse“ auf der Rückseite des EoC Modem kann ein TV oder Radio Gerät angeschlossen werden. Der eingebaute Verteiler ist mit einem hochselektiven Filter bestückt, wodurch der TV/Radio Empfang nicht vom Datenverkehr gestört wird.
Eigenschaften
Anschlüsse: 2x LAN, RJ 45 Buchse · EoC- F-Buchse 2-862 MHz (Datenverkehr 2-68 MHz) · TV- F-Buchse 85-862 MHz · Netzbuchse 110-230 V · Eingang EoC: 2 - 862 MHz , Ausgang TV: 85 - 862 MHz · Frequenzbereich IP-Signal 2 - 68 MHz · Durchgangsdämpfung <0,5 dB · Netzwerkstandard ( Ethernet over Coax Standards): Home Plug AV / IEEE 1901, IEEE802.3, 802.3u · Brutto Datenrate 500 Mbps · Netto Datenrate 230 Mbps · Reichweite bis zu 700 m · Bis zu 64 Geräte in einem Netzwerk · Modulation: 4096/1024/256/64/16/8-QAM, QPSK, BPSK und ROBO Modulation · Ausgangspegel min. 1 - 30 MHz 100 dBµV, 30 - 70 MHz 90 dBµV · Sicherheit 128 bit AES-Verschlüsselung "Security"-Taste · Schnittstelle: 10/100/1000 Mbps Ethernet port, 2 x RJ 45 · LEDs: Power /EoC /LAN 1+2.
