Überblick
WaveShare,Power Over Ethernet HAT,for Raspberry Pi 3B+/4B,802.3af PoE network
WaveShare,Power Over Ethernet HAT,for Raspberry Pi 3B+/4B,802.3af PoE network

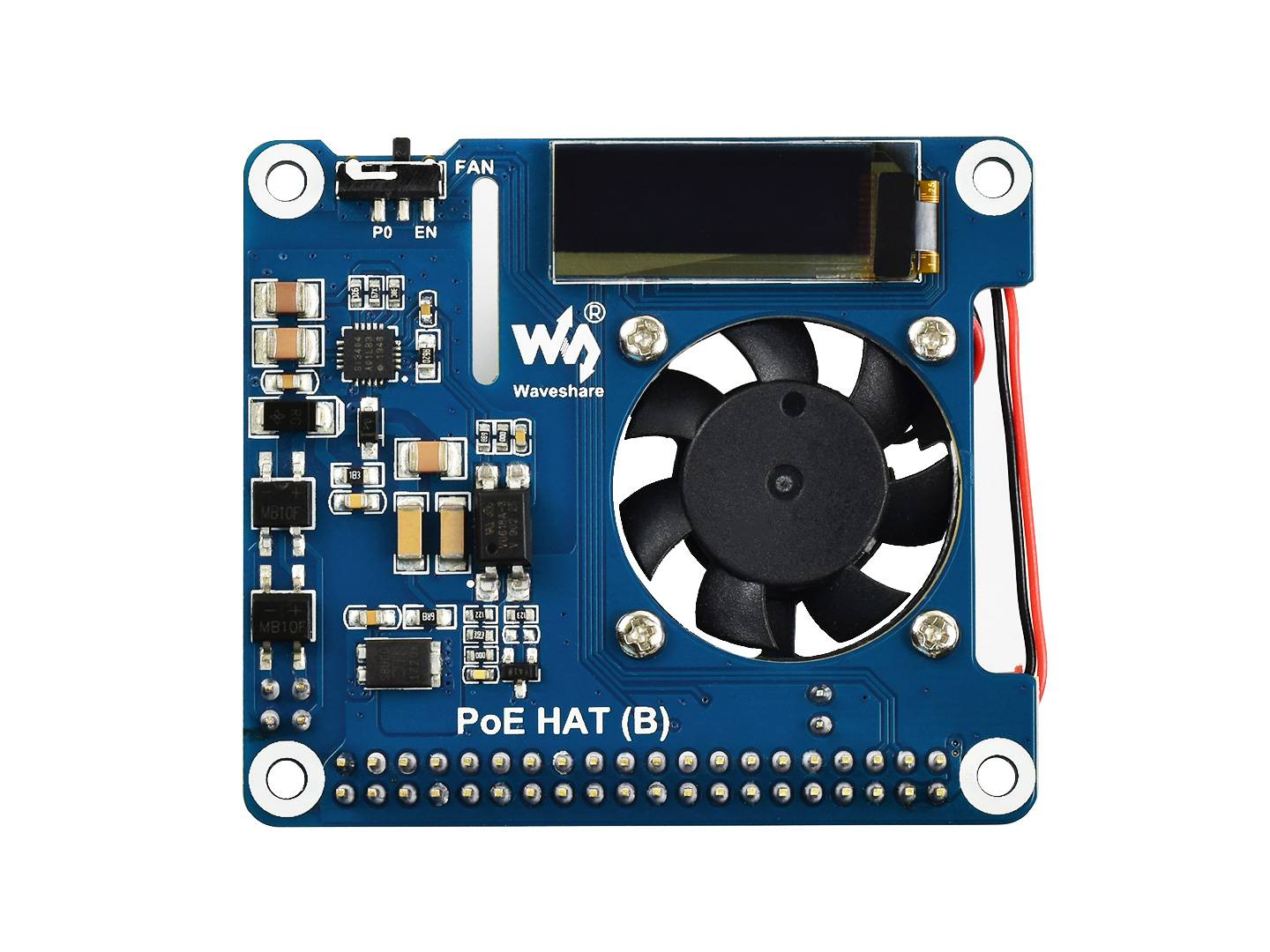

Der PoE HAT(B) ist ein 802.3af-konformes Power-over-Ethernet-Zubehör für den Raspberry Pi 3B+/4B. Durch die Verwendung dieses kleinen HAT und einiger geeigneter 802.3af-konformer Stromversorgungsgeräte ist es möglich, sowohl die Netzwerkverbindung als auch die Stromversorgung für Ihre Raspberry Pi in nur einem Ethernet-Kabel bereitzustellen.
Merkmale auf einen Blick
- Standard Raspberry Pi 40PIN GPIO-Header, unterstützt Raspberry Pi 3B+/4B
- PoE(Power Over Ethernet)-Fähigkeit,802.3af-konform
- Vollständig isoliertes Schaltnetzteil (SMPS)

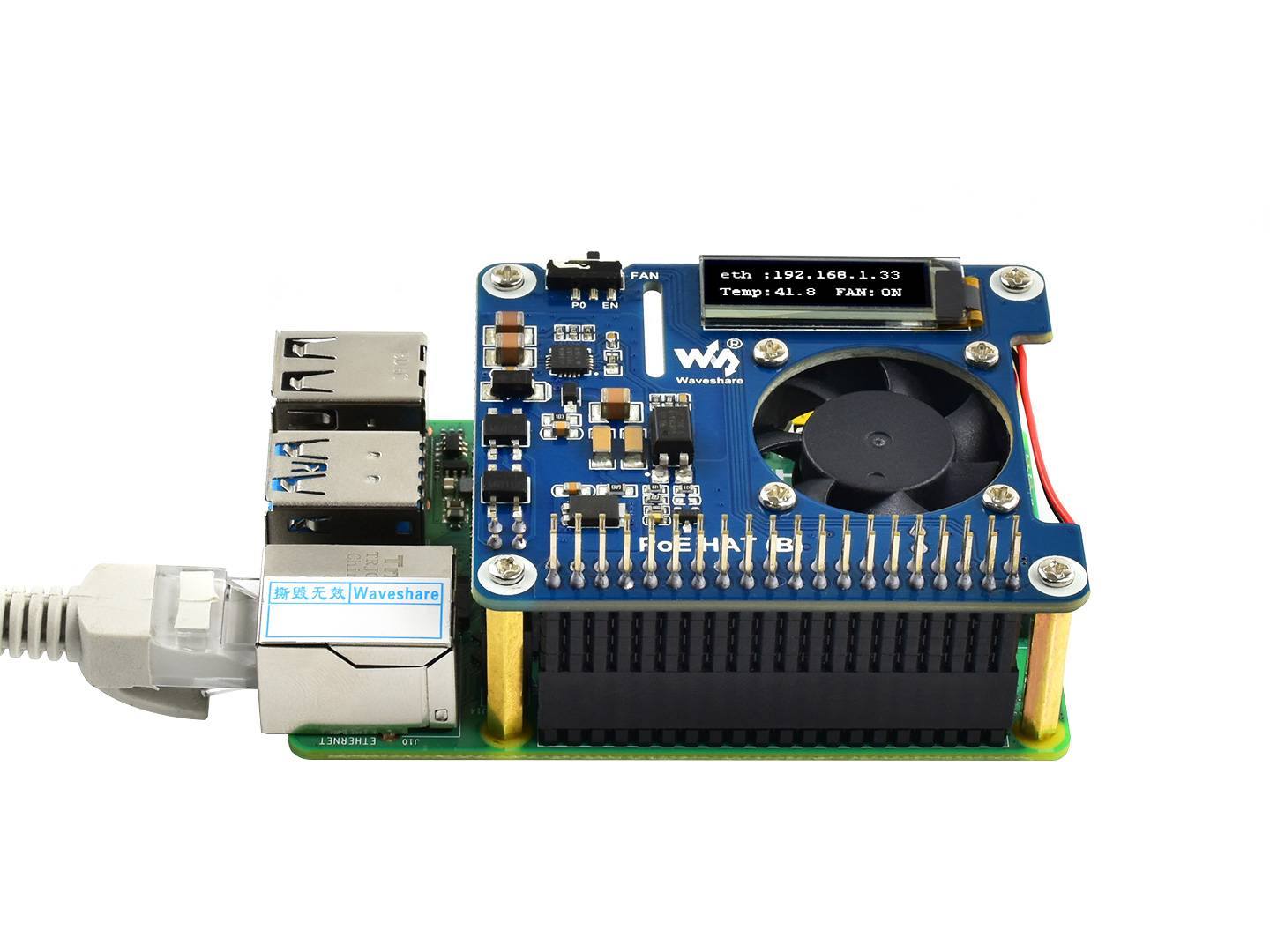

- 0,91" OLED, zur Überwachung von Prozessortemperatur, IP-Adresse und Lüfterstatus in Echtzeit
- Bordseitiges Kühlgebläse, ermöglicht automatischen Betrieb beim Einschalten ODER programmierbare Steuerung, konfiguriert durch Schalter
- Integriert den IO-Expander PCF8574 für den I2C-Bus, der Pin P0 für die direkte Lüftersteuerung und weitere Ersatz-IO-Pins zur Verfügung stellt
Spezifikationen
Zur Verwendung mit Raspberry Pi 3B+/4B
- Standard Raspberry Pi 40PIN GPIO stapelbarer Header, ermöglicht den Anschluss anderer HATs
- Strom über Ethernet
- 0,91" OLED-Anzeige
- 12" x 32 Pixel, I2C-Bus-Steuerung - Überwachung von Prozessortemperatur, IP-Adresse, Lüfterstatus in Echtzeit

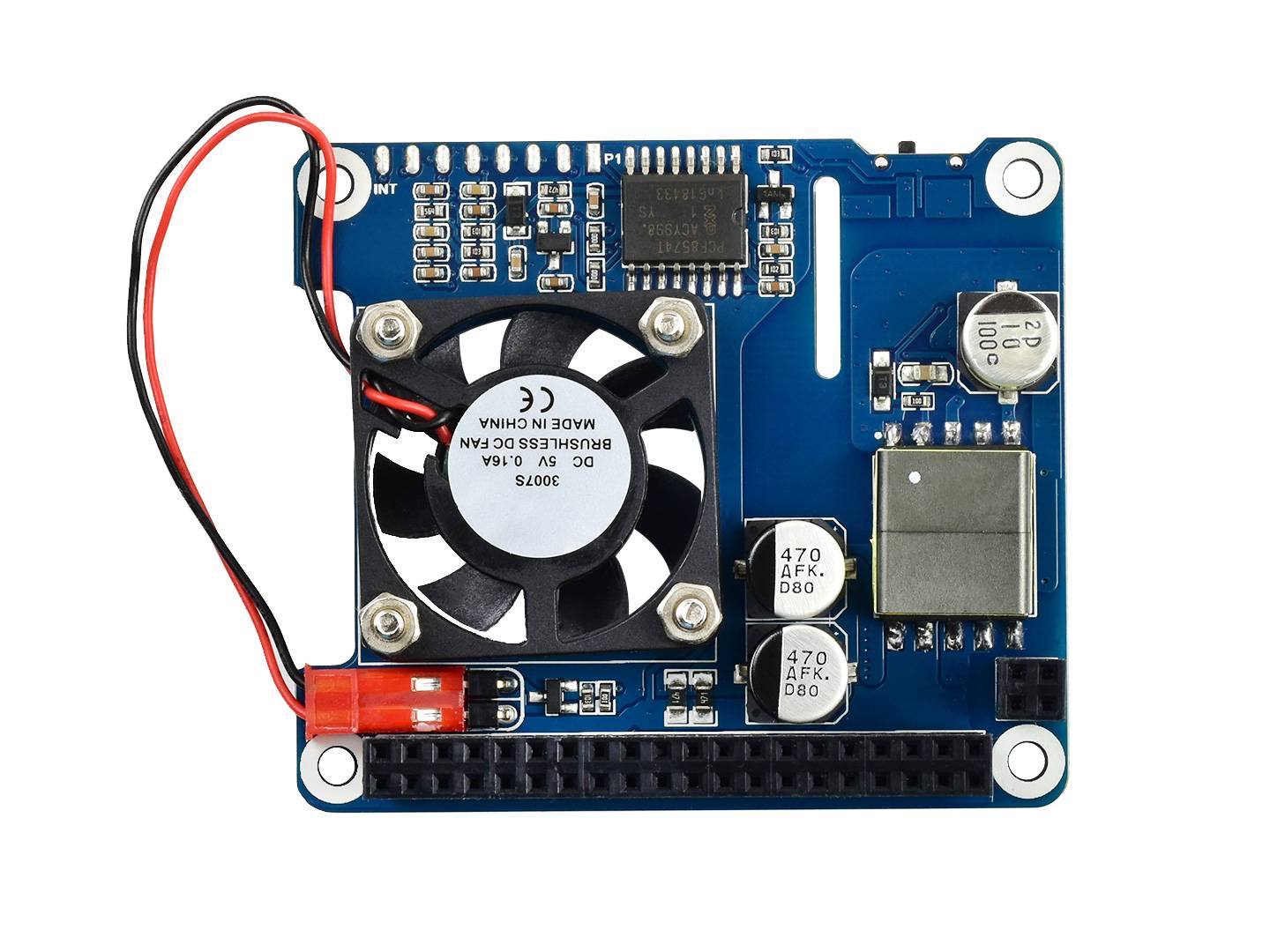

- Kühlgebläse
- erlaubt automatischen Betrieb beim Einschalten ODER programmierbare Steuerung, konfiguriert durch automatisches Ein-/Ausschalten in Abhängigkeit von der Temperatur des Raspberry Pi-Prozessors
- Bord-PCF8574-Chip
- PCF8574 IO-Expander für I2C-Bus, mit 8 IO-Pins, davon P0 für Lüftersteuerung und zusätzlichen Ersatzpins auf Lötpads(P1-P7, INT)
Lieferumfang
- PoE HAT(B) x1
- Ausgleichspaket x1
