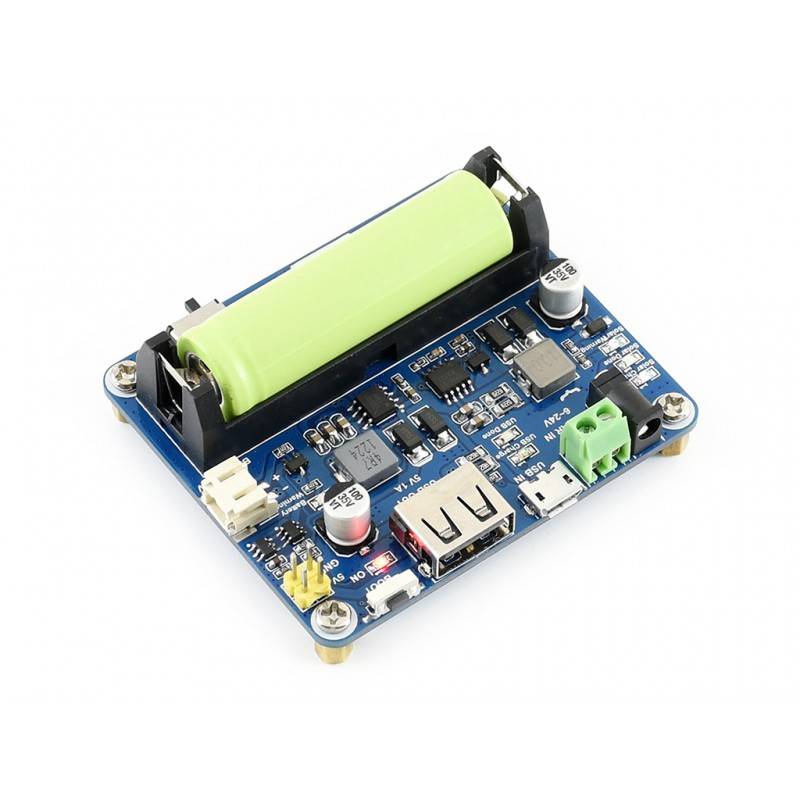

Waveshare Solar Power Management Module, for 6V-24V Solar Panel

Überblick

Waveshare,Solar Power Management Module

Beschreibung

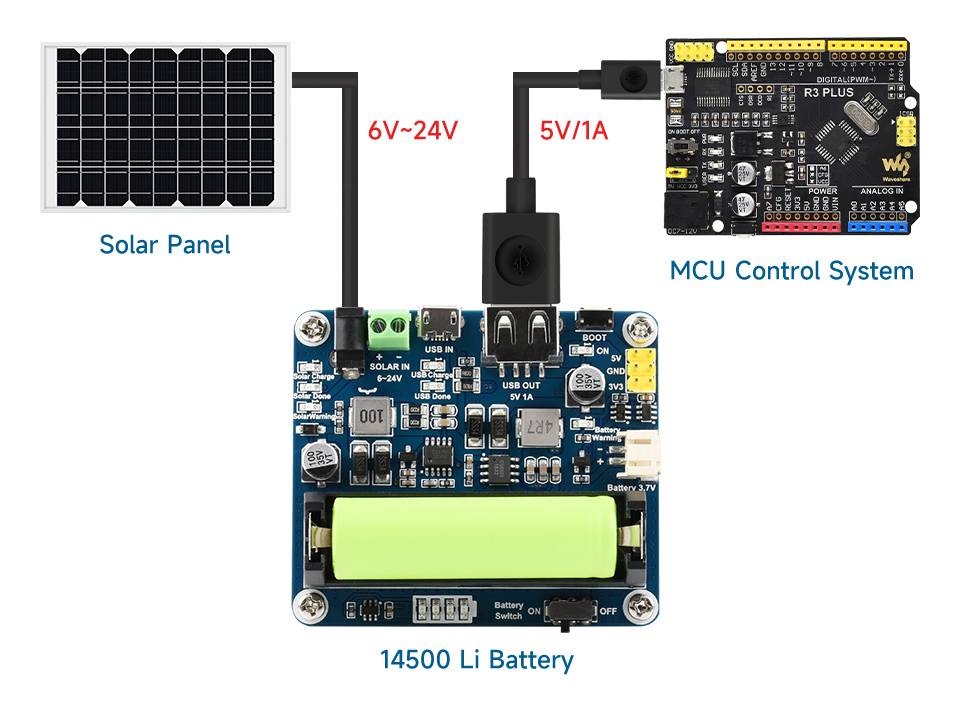

Dieses Solarenergie-Management-Modul ist für 6-V-24-V-Solarmodule konzipiert. Es kann den wiederaufladbaren 3,7-V-Li-Akku über ein Solarpanel oder eine USB-Verbindung aufladen und liefert 5 V/1 A oder 3,3 V/1 A geregelter Ausgang.

Das Modul verfügt über die MPPT-Funktion (Maximum Power Point Tracking) und mehrere Schutzschaltungen und ist daher in der Lage, weiterhin mit hoher Effizienz, Stabilität und Sicherheit zu arbeiten. Es eignet sich für solarbetriebenes IoT mit geringem Stromverbrauch und andere Umweltschutzprojekte.

• Unterstützt die MPPT-Funktion (Maximum Power Point Tracking) und maximiert so die Effizienz des Solarpanels


• Unterstützt das Aufladen des Akkus über Solarpanel/USB-Anschluss


• Für 6V~24V Solarpanel, DC-002-Klinkeneingang oder Schraubklemmeneingang


• Onboard-MPPT-SET-Schalter, wählen Sie den Pegel nahe am Eingangspegel aus, um die Ladeeffizienz zu verbessern


• Zwei Stromausgangsschnittstellen an Bord: USB-Anschluss für 5-V-Ausgang, Pinheader für 3,3-V- oder 5-V-Ausgang


• Eingebauter Aluminium-Elektrolytkondensator mit hoher Kapazität und SMD-Keramikkondensator zur Reduzierung der Welligkeit und stabile Leistung


• 14500-Batteriehalter und PH2.0-Batterieanschluss zum Anschließen verschiedener Arten von wiederaufladbaren 3,7-V-Li-Batterien


• Mehrere LED-Anzeigen zur Überwachung des Status von Solarpanel und Batterie


• Multi-Schutzschaltungen: Überladung / Überentladung / Verpolungsschutz / Überhitzung / Überstrom, stabil und sicher in der Anwendung

Unterstützt 6V-24V-Solarmodule

5-Stufen-Spannungsschalter zum Einstellen der Eingangsspannung des Solarmoduls zur Verbesserung der Effizienz

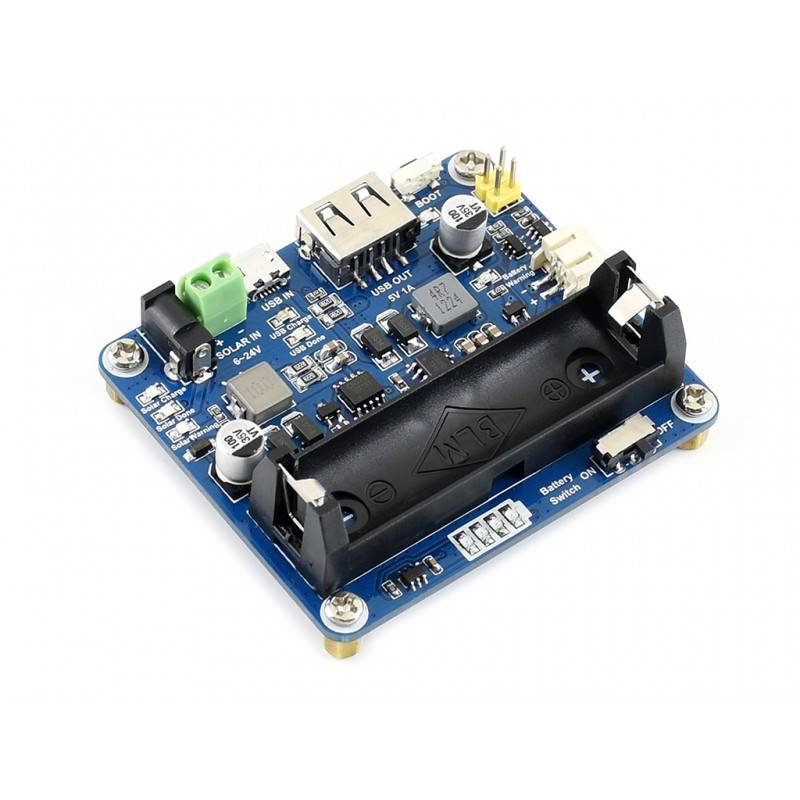

Was ist an Bord?

1. Solarpanel-Ladeeingang: Aufladung über Solarpanel, DC-002-Buchse oder Schraubklemme


2. USB-Ladeeingang: Laden über USB-Verbindung, schließen Sie ein 5-V-Netzteil über den Micro-USB-Anschluss an


3. Stromausgang: USB-Anschluss: 5V/1A Ausgang. Stiftleiste: 5V/1A oder 3,3V/1A


4. Batterieschnittstellen: zum Anschluss eines wiederaufladbaren 3,7-V-Li-Akkus, eines PH2.0-Anschlusses oder eines 14500-Batteriehalters


5. CS8501: USB-Energieverwaltungschip, für USB-Aufladung und 5V/1A-Boost-Ausgang


6. CN3791: Solar-Power-Management-Chip, zum Laden von Solarmodulen und Buck-Eingang


7. Li-Batterie-Schutzchip: Li-Batterie-Überladungs-/Überentladungsschutz


8. Batterieschalter

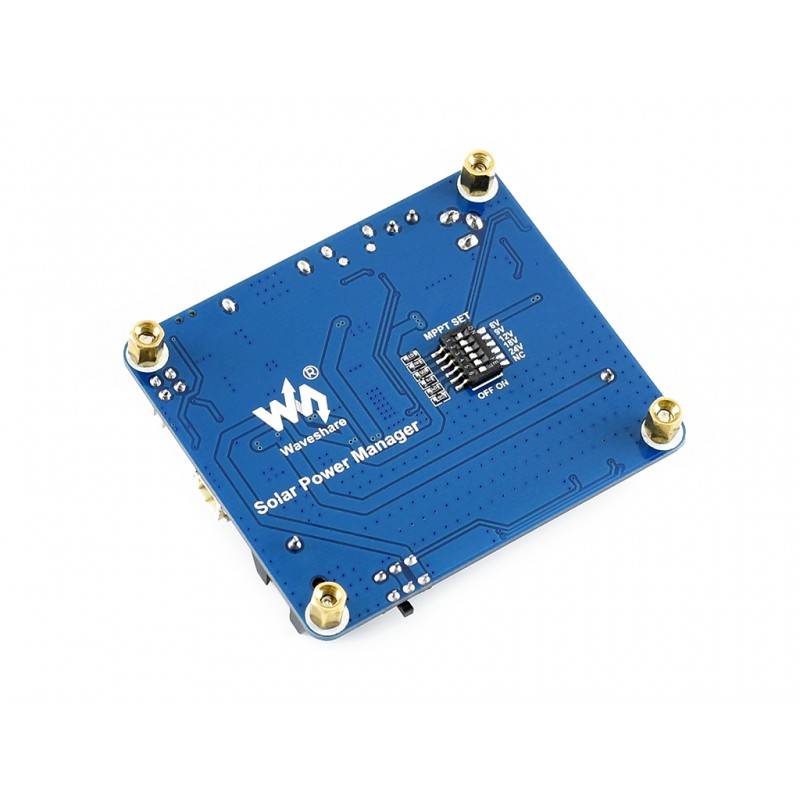

9. MPPTSET-Schalter (Unterseite):



   • Unterstützte Stufen: 6V/9V/12V/18V/24V.


   • Wählen Sie die Stufe nahe der Eingangsstufe, um die Ladeeffizienz zu verbessern






10. BOOT-Taste


11. Batteriekapazitätsanzeigen


12. USB-Ladeanzeigen:



    • USB-Ladung: Ein, wenn USB geladen wird


    • USB fertig: leuchtet, wenn der Akku über USB vollständig aufgeladen ist






13. Ladeanzeigen des Solarpanels:



    • Solarladung: Ein, wenn das Solarpanel aufgeladen wird


    • Solar fertig: leuchtet, wenn der Akku durch das Solarpanel vollständig aufgeladen ist


    • Solarwarnung: leuchtet, wenn die Verbindung des Solarmoduls vertauscht ist






14. Batteriewarnung: leuchtet, wenn die Batterie falsch angeschlossen ist


15. Leistungsanzeige: 5V/1A-Ausgang

WIKI: www.waveshare.com/wiki/Solar_Power_Manager

SICHERHEITSHINWEISE

• Li-Ionen- und Li-Po-Akkus sind ziemlich instabil. Sie können Feuer, Verletzungen oder Sachschäden verursachen, wenn sie nicht ordnungsgemäß aufgeladen oder verwendet werden.


• Vertauschen Sie beim Laden oder Entladen des Akkus nicht die Polarität. Verwenden Sie zum Aufladen des Akkus kein minderwertiges Ladegerät/Ladepanel.


• Verwenden Sie alte Batterien nicht mit neuen und vermeiden Sie die Verwendung von Batterien verschiedener Marken.


• Stellen Sie beim Kauf einer Lithiumbatterie immer sicher, dass die Batteriespezifikation mit der Erweiterungsplatine kompatibel ist. Wählen Sie Batterien von offiziellen Herstellern und stellen Sie durch Alterungstests sicher, dass die Batterien stabil und sicher funktionieren.


• Lithiumbatterien haben eine begrenzte Lebensdauer und verschlechtern sich mit der Zeit. Sie sollten durch neue ersetzt werden, wenn die Batterien ihre maximale Lebensdauer erreicht haben oder länger als zwei Jahre funktionieren, je nachdem, was zuerst eintritt.


• Sollte sorgfältig und ordnungsgemäß platziert werden. Halten Sie es von brennbaren und explosiven Gegenständen sowie von Kindern fern und vermeiden Sie Sicherheitsunfälle durch unvorsichtige Lagerung.

PAKETINHALT

Gewicht: 0,029 kg

Hinweis: Der 14500-Akku ist NICHT im Lieferumfang enthalten.

• Solar Power Manager x1
