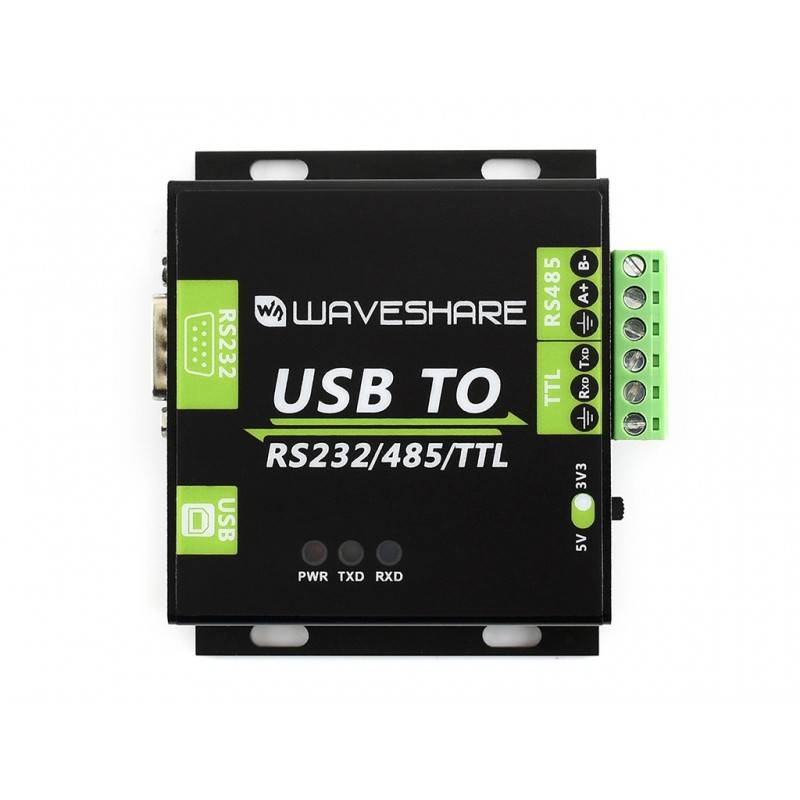

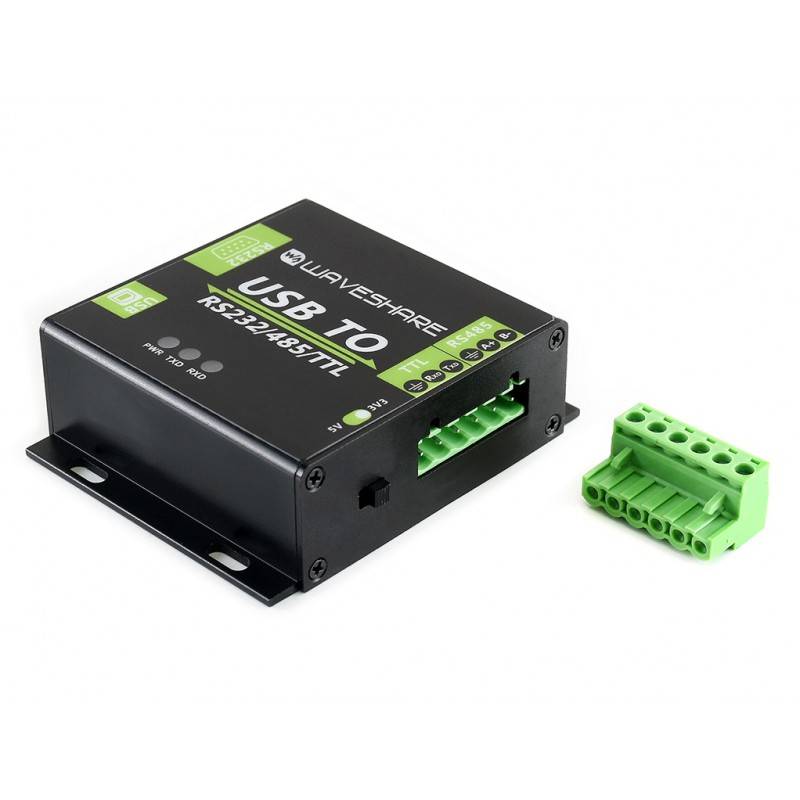

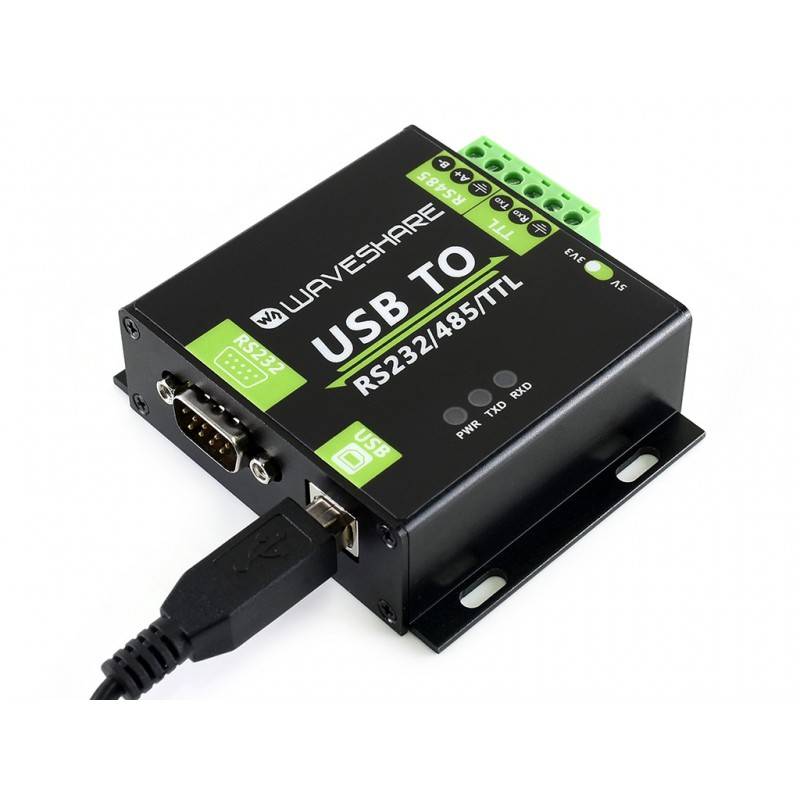

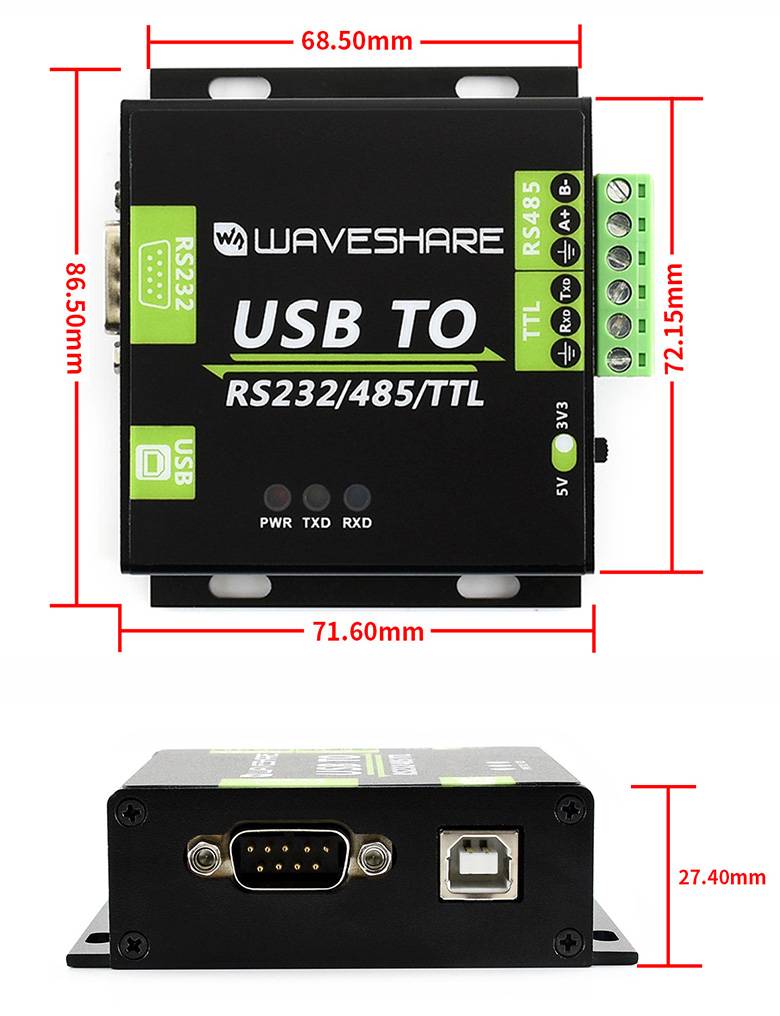

WaveShare USB TO RS232 RS485 TTL Industrial Isolated Converter

Überblick

USB TO RS232 RS485 TTL Industrial Isolated Converter

Beschreibung

Übersicht

Dies ist ein industrieller USB zu RS232/485/TTL isolierter Konverter mit original FT232RL im Inneren. Er verfügt über eingebettete Schutzschaltungen wie z.B. Leistungsisolierung, magnetische Isolierung ADI und TVS-Diode, etc. Darüber hinaus wird der USB TO RS232/485/TTL mit einem Gehäuse aus Aluminiumlegierung geliefert, was ihn robust und langlebig macht.

Der USB TO RS232/485/TTL ist sehr einfach zu bedienen, vollautomatisches Senden und Empfangen ohne Verzögerung. Aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ist es die ideale Wahl für industrielle Steuerungen und/oder Anwendungen mit hohem Kommunikationsbedarf.

Spezifikation

• USB an RS232, USB an RS485, USB an TTL (UART)


• Original FT232RL übernehmen, schnell kommunizierend, stabil und zuverlässig, bessere Kompatibilität


• Isolierung der Unibody-Stromversorgung auf der Platine, liefert eine stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für die isolierte Klemme


• Magnetische Isolierung des Unibody, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Entstörung, geringer Stromverbrauch


• Onboard TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannung und transiente Spannungsspitzen im Stromkreis, blitzschutz &Lampe; antielektrostatisch


• Board-Selbstrekuperationssicherung und Schutzdioden, sichert die strom-/spannungsstabilen Ausgänge, bietet Überstrom-/Überspannungsschutz, verbessert die Schockfestigkeit


• Vollautomatische Transceiver-Schaltung ohne Verzögerung, sorgt dafür, dass der USB-Port schnell und stabil mit verschiedenen Schnittstellen kommuniziert, ohne sich gegenseitig zu stören


• Onboard TTL serieller 3,3V/5V Spannungsumsetzer, TTL-Pegel über Schalter konfigurieren


• Gehäuse aus Aluminiumlegierung mit Sandstrahlung und anodischer Oxidation, CNC-Prozess-Öffnung, solide und langlebig


• 3 LEDs zur Anzeige des Power- und Transceiverstatus


• Hochwertige USB-B- und RS232-Anschlüsse, leichtes Stecken und Ziehen

Technische Daten

• Produkttyp: industrieller optisch isolierter Wandler


• Baudrate: 300-921600bps


• Host-Port: USB


• Geräteanschluss: RS485/RS232/TTL


• USB:



  • Betriebsspannung: 5V


  • Verbinder: USB-B


  • Schutz: 200mA-Selbstreparatursicherung, isolierter Ausgang


  • Übertragungsstrecke: ~5m






• RS485:



  • Anschluss: Schraubklemme


  • Pins: A+, B-, GND


  • Richtungssteuerung: Hardware-Automatik


  • Schutz: 600W blitz- und überspannungssicher, 15KV ESD-Schutz (reserviert 120R Ausgleichswiderstand Lötpads)


  • Übertragungsstrecke: ~1200m


  • Übertragungsmodus: Punkt-zu-Multipunkt (bis zu 32 Knoten, ab 16 Knoten wird der Einsatz von Repeatern empfohlen)






• RS232:



  • Verbinder: DR9 männlich


  • Schutz: TVS-Diode, Überspannungsschutz, ESD-Schutz


  • Übertragungsstrecke: ~15m


  • Übertragungsmodus: Punkt-zu-Punkt






• TTL (UART):



  • Betriebsspannung: 3,3V/5V


  • Anschluss: Schraubklemme


  • Pins: TXD, RXD, GND


  • Schutz: Klemmschutzdiode, überspannungs-/negativspannungssicher, Schockfestigkeit


  • Übertragungsmodus: Punkt-zu-Punkt






• LED-Anzeigen:



  • PWR: rote Power-Anzeige, leuchtet auf, wenn eine USB-Verbindung besteht und Spannung erkannt wird


  • TXD: grüne TX-Anzeige, leuchtet auf, wenn der USB-Port Daten sendet


  • RXD: blaue RX-Anzeige, leuchtet auf, wenn die Geräteanschlüsse Daten zurücksenden






• Betriebsumgebung:



  • Temperatur: -15°C~ 70°C


  • Feuchtigkeit: 5%RH ~ 95%RH






• Betriebssystem: Fenster 10 / 8.1 / 8 / 7 / XP

Lieferumfang

• 1x SparkFun USB TO RS232/485/TTL


• 1x USB-Kabel
