Überblick
Waveshare,0.96 inch,128x64 OLED SPI I2C Interfaces vertical pinheader SSD1306
Beschreibung
0,96-Zoll-OLED, SPI/I2C-Schnittstellen, gerader/vertikaler Pinheader
Schlüsselparameter
- TREIBER-CHIP: 1306
- SCHNITTSTELLE: 3-Draht-SPI, 4-Draht-SPI, I2C
- AUFLÖSUNG: 128*64
- DISPLAYGRÖSSE: 0,96 Zoll
- FARBEN: 1/4 gelber Bereich, 3/4 blauer Bereich
- SICHTBARER WINKEL: >160°
- BETRIEBSTEMP. (℃): -20~70
- LAGERTEMP. (℃): -30~80
- BETRIEBSPANNUNG: 3,3 V
- ANWENDBARKEIT: Hardwareplattformen wie Raspberry Pi/Jetson Nano/Arduino/STM32

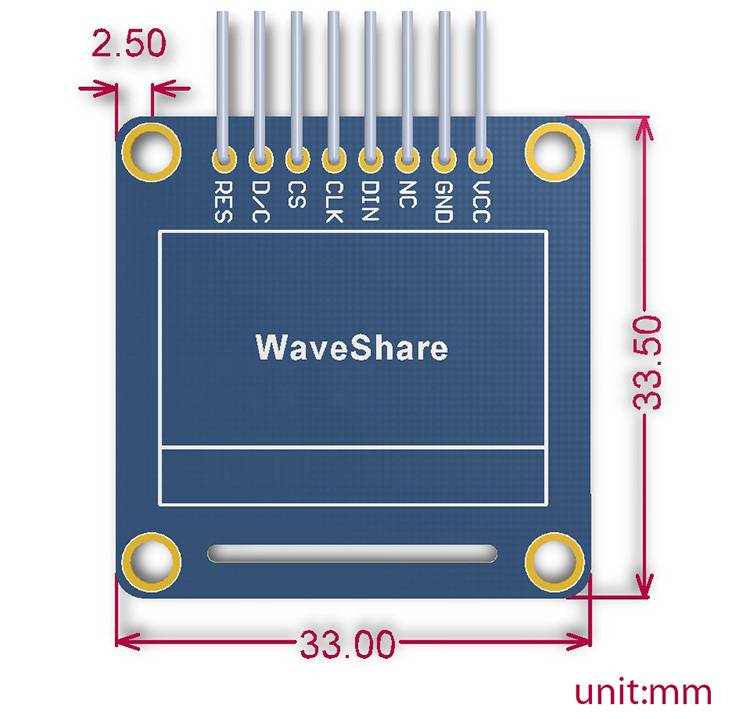

Pinbelegung
- VCC: Leistung positiv (3,3 Leistungsaufnahme)
- GND: Masse
- NC: NC
- DIN: Dateneingabe
- CLK: Taktsignaleingang
- CS: Chipauswahl, niedrig aktiv
- D/C: Befehlssignal, niedriger Pegel für Befehl, hoher Pegel für Daten
- RES: Reset-Signal, Low-aktiv
Wiki: www.waveshare.com/wiki/0.96inch_OLED_(B)
PAKETINHALT
Gewicht: 0,005 kg
