Produktbeschreibung
Beschreibung

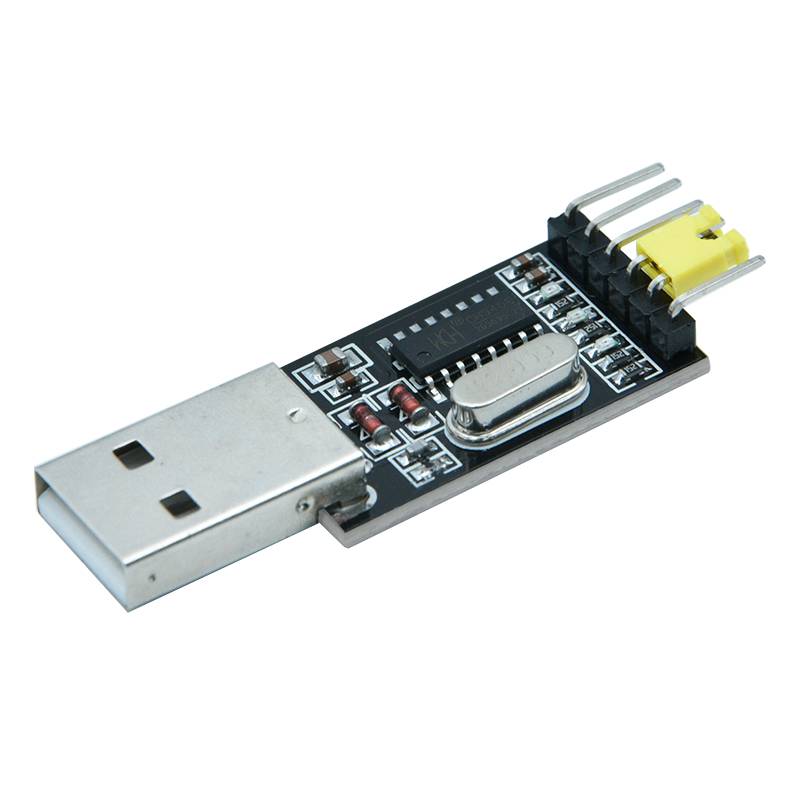

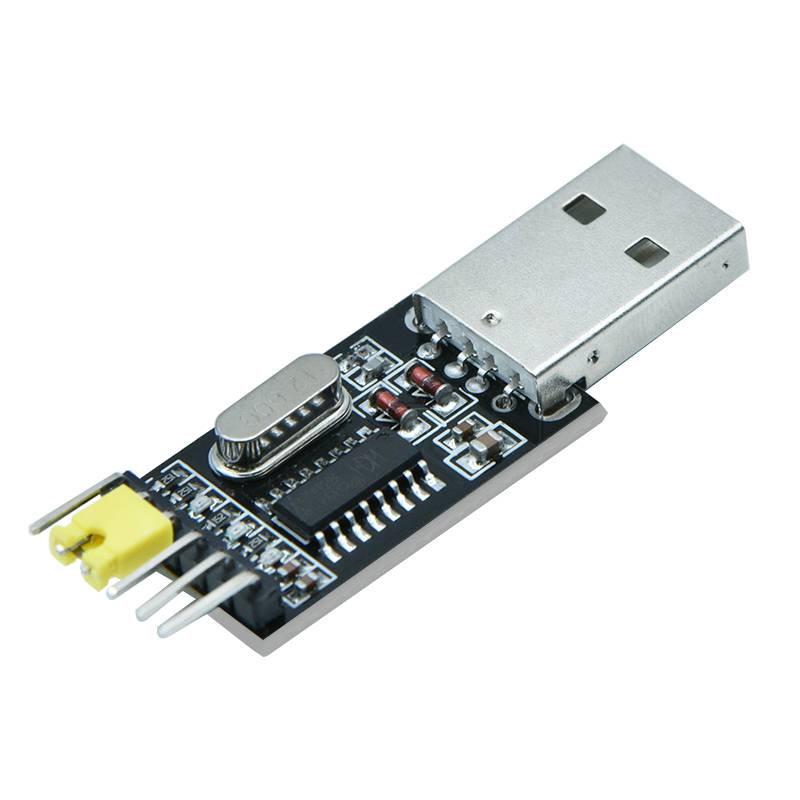

USB 2.0 TTL Konverter Cb40G, 5V/3.3V mit Jumper Wire umschaltbar.
Der USB Cb40G ist eine günstige Lösung für alle USB Seriell Anwendungen geeignet, wenn es darum geht, diesen Konverter auf verschiedenen OS einzusetzen..
Einführung
- PWR, TXD- und RXD-Anzeigen, die bequem zu visualisieren ist, ob das Produkt ohne das Gerät funktioniert
- Wählbare Spannungsversorgung 3,3V oder 5V

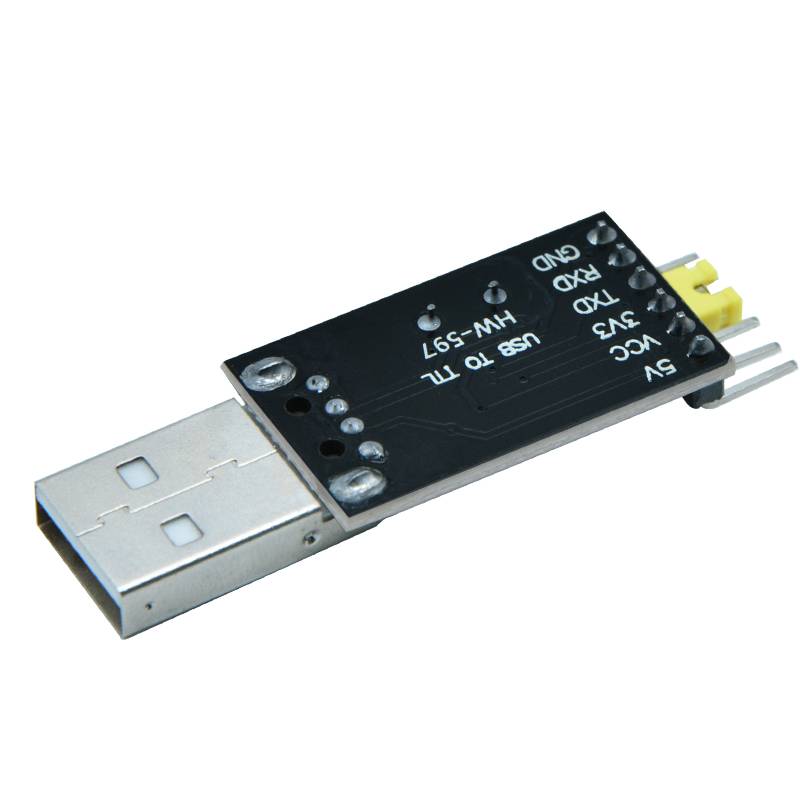

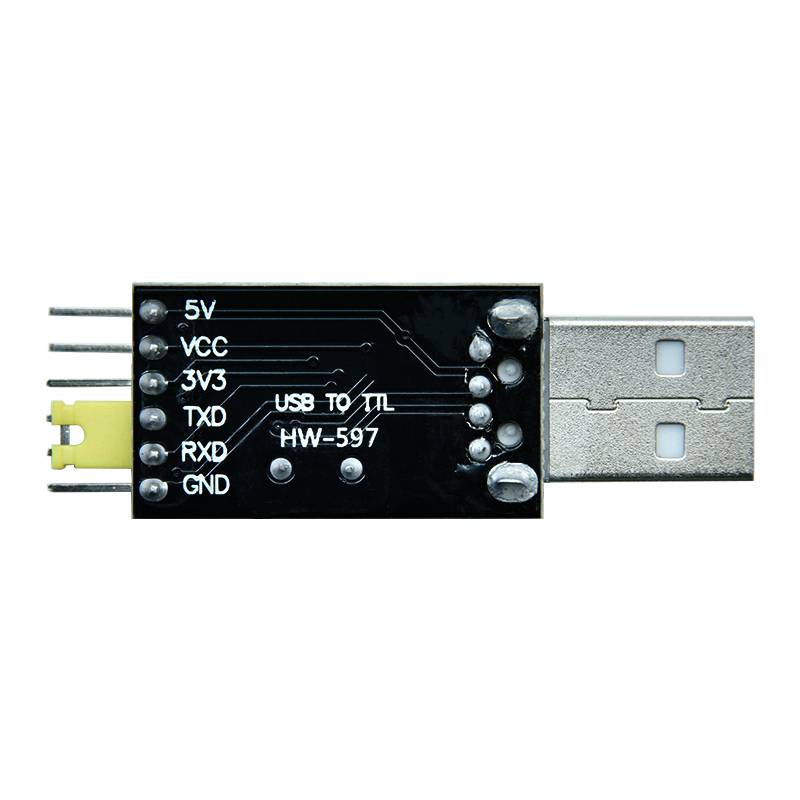

- 3,3V und 5V werden durch Kurzschlussblase ausgewählt: 6PIN Reihe von Pins auf der Kurzschlussblase - Spannungsauswahl, (Frontansicht, Zählung von oben nach unten) 12 kurzgeschlossen für 5V TTL Ausgang, 23 kurzgeschlossen für 3V3 TTL Ausgang
- PCB-Größe: 33mm * 16mm
Hinweise zur Verwendung des Moduls
- Die Wahl von 3,3V und 5V hängt von der tatsächlichen Anwendungsumgebung ab, wählen Sie 3,3V, wenn das System 3,3V ist, wählen Sie 5V, wenn das System 5V ist
- Wenn der Treiber und die Verkabelung richtig sind, kann das Modul nicht richtig kommunizieren, dann versuchen Sie, die RXD- und TXD-Leitungen anzupassen;
- Der einfachste Weg, das Modul zu testen: TXD und RXD des Moduls kurzschließen, das serielle Debugging-Tool öffnen, etwas Zufälliges senden, das Modul kehrt zurück wie es ist, dann ist das Modul in Ordnung
