Produktbeschreibung

Überblick

Adafruit,ISO1540 Bidirectional I2C Isolator,STEMMA QT,Qwiic

Beschreibung

BESCHREIBUNG
Mit dem Adafruit ISO1540 Bidirektionalen I2C Isolator können Sie eine vollständige galvanische Trennung zwischen zwei Seiten eines I2C-Busses herstellen. Der von uns verwendete Chip, der TI ISO1540, ist voll bi-direktional, unterstützt bis zu 1 MHz Taktrate, unterstützt Clock-Stretching, arbeitet mit 3 bis 5V DC Power oder Logik (natürlich auf beiden Seiten getrennt), mit 2500 V-RMS Isolation.
Sie erhalten Power/Masse/Takt/Daten Breakout-Pads für jede Seite sowie einen passenden STEMMA QT-Stecker. Im Gegensatz zu unseren anderen QT-Boards sind die beiden Seiten natürlich elektrisch isoliert, d.h. jede Hälfte muss mit Strom versorgt werden! Kontrollieren Sie, dass die grüne LED auf beiden Seiten leuchtet. Jetzt noch Daten über I2C senden und schon kann es losgehen. Wir haben 10K-Pullups auf jeder Seite, von den I2C-Pins zum passenden VCC für diese Seite.

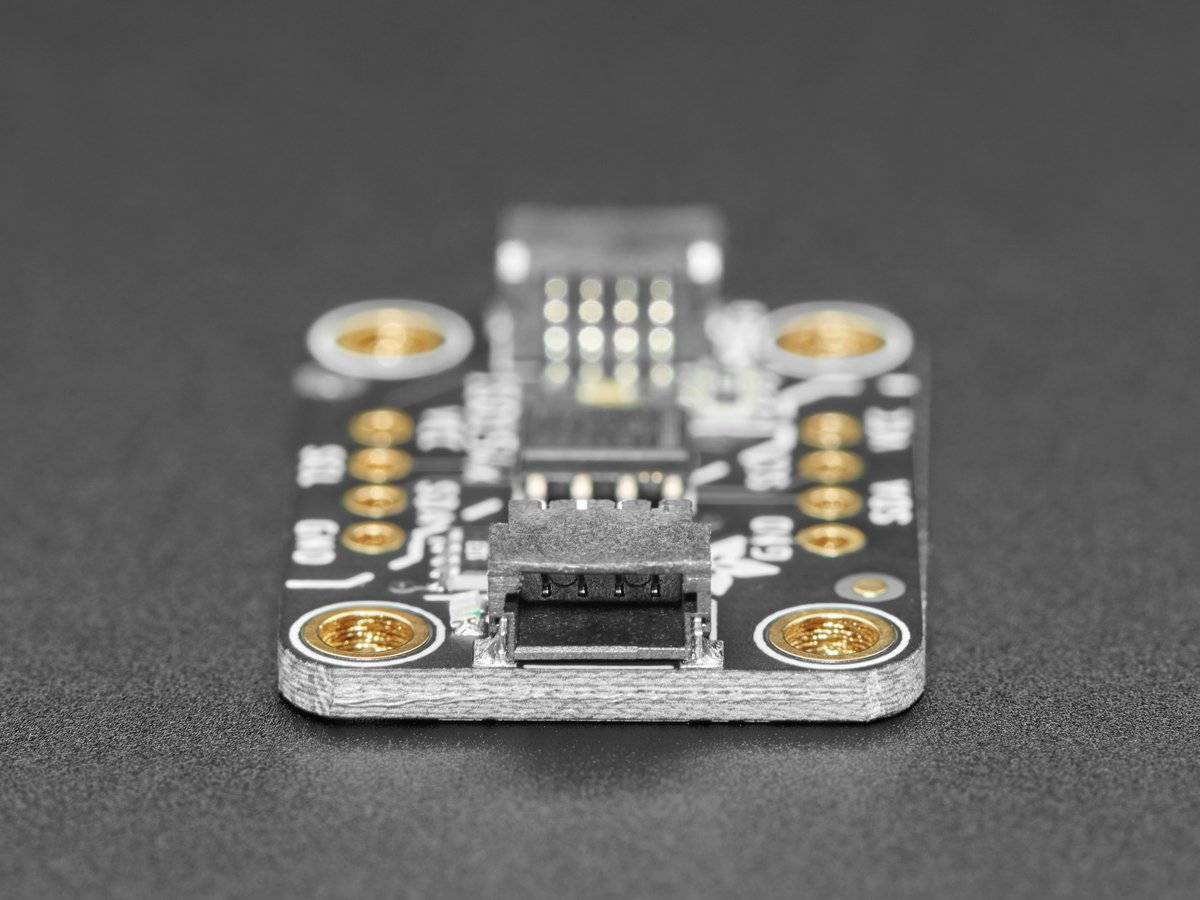

Um schnell loslegen zu können, haben wir eine speziell angefertigte Leiterplatte im STEMMA QT Formfaktor entwickelt, die eine einfache Anbindung ermöglicht. QT-Kabel ist nicht im Lieferumfang enthalten.
ISO1540 Merkmale
- Isolierte bidirektionale, I2C-kompatible, Kommunikation
- Unterstützt bis zu 1-MHz-Betrieb
- 3-V- bis 5,5-V-Versorgungsbereich
- Open-Drain-Ausgänge mit 3,5-mA Seite 1 und 35-mA Seite 2 Sinkstromfähigkeit
- -40°C bis +125°C Betriebstemperatur
- ±50-kV/μs transiente Immunität (typisch)
- HBM ESD-Schutz von 4 kV auf allen Pins; 8 kV auf Bus-Pins
